Tensiomètre d'interface en surface numérique / tensiomètre

Structure et principe de travail:

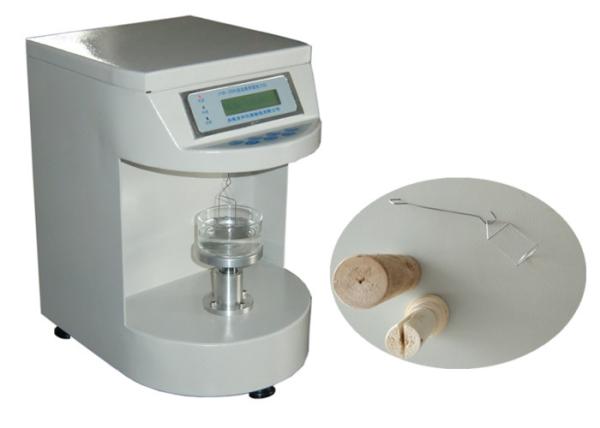

La structure de l'instrument comprend principalement un fil de torsion, un capteur, un anneau de platine et une composante de levage. Pendant le fonctionnement, l'anneau de platine est immergé dans une position spécifique du liquide testé. Un moteur, une ceinture et un plateau entraînent la verrerie contenant le liquide à descendre, étirant le film entre l'anneau de platine et le liquide. Cet étirement soumet l'anneau de platine à une force vers le bas, provoquant la tordre du fil de torsion via un bras de levier. Le capteur mesure le déplacement à l'extrémité opposée du bras de levier, convertissant la déformation du film en tension. Après le traitement du circuit, cette tension est transformée en valeur de tension correspondante, qui s'affiche automatiquement.

Au fur et à mesure que le film s'étend progressivement, la valeur de tension augmente jusqu'à ce que le film se casse. La valeur maximale est enregistrée comme la valeur de tension mesurée p du liquide. La multiplication de P par le facteur de correction du liquide F donne la valeur de tension réelle V, c'est-à-dire v = p⋅f. Le facteur de correction F dépend de la valeur de tension mesurée P, de la densité liquide, du rayon du fil de platine et du rayon de l'anneau de platine.

Exemple:
Après zéro ajustement, placez un poids de 500 mg sur le papier. La valeur affichée doit être de 40,8 ± 0,1. Sinon, ajustez le potentiomètre pour atteindre cette valeur avant de effectuer des tests de tension liquide. Normalement, aucun ajustement n'est nécessaire si la valeur de tension se situe dans la plage d'erreur autorisée. L'étalonnage est requis lors de l'utilisation de l'instrument pour la première fois, après un stockage à long terme, ou lorsque des erreurs de résultat de test significatives sont suspectées.

JB / T9388 ISO / 1409

Des méthodes physiques sont utilisées pour mesurer la tension liquide. Ce type de tensiomètre trouve une utilisation approfondie dans les institutions de recherche scientifique, les universités et les secteurs de l'eau et de l'électricité.
