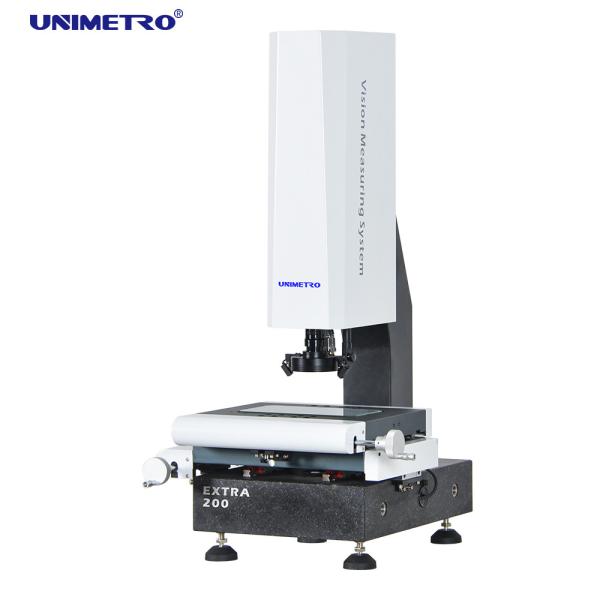

Mesure d'angle La machine à mesurer la vision semi-automatique VMM
Mesure d'angle La machine à mesurer la vision semi-automatique VMM
Les spécifications
Number modèle :
Supplémentaire
Point d'origine :
LA CHINE
MOQ :
1
Conditions de paiement :
L/C, T/T
Capacité d'approvisionnement :
40
Délai de livraison :
5~15days
Détails de empaquetage :
cas en bois
Définition

Machine de mesure de vision semi-automatique pour la mesure d'angle

Description

Description de la machine de mesure de vision
1) La machine de mesure de vision est un instrument utilisé pour la mesure précise des dimensions physiques, avec une précision allant jusqu'au niveau du micron.
2) La machine de mesure de vision est un instrument de mesure optique utilisant une caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.
3) La machine de mesure de vision de la série EXTRA est un instrument important utilisé dans votre processus de contrôle qualité des produits. Elle garantit la précision dimensionnelle de vos produits, rendant vos produits plus compétitifs.
4) La machine de mesure de vision de la série EXTRA est conçue et développée par UNIMETRO, qui est un modèle populaire adapté à la plupart des applications de mesure dimensionnelle 2D précises et aux utilisateurs finaux de différentes industries, telles que les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, les soins médicaux, l'aviation...etc.
5) L'axe Z de la machine de mesure de vision de la série EXTRA est configuré avec un système de servomoteur en boucle fermée, pour obtenir un contrôle de mouvement de haute précision et une fonction de mise au point automatique, les utilisateurs peuvent contrôler le mouvement de l'axe Z et la mise au point de l'image dans le logiciel ou le clavier, ce qui augmente considérablement l'efficacité de la mesure.

Configuration matérielle

◉ Échelles linéaires à 3 axes avec une résolution de 0,5 um

◉ Fonction de mise au point automatique haute performance
◉ Compatible avec la sonde tactile Renishaw
◉ Plateau de travail en aluminium et anodisation dure
◉ Lumière annulaire LED à 3 anneaux et 8 sections, contrôle logiciel et programmable
◉ Lumière de contour LED à trajet lumineux parallèle, contrôle logiciel et programmable
◉ Caméra numérique HD de 1,2 M de pixels
◉ Boîtier de contrôle central intégré
◉ Contrôle motorisé de l'axe Z
◉ Guidage linéaire HIWIN
◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
◉ Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires
◉ Objectif zoom denté manuel 0,7-4,5X avec capteur de rétroaction du signal d'agrandissement
Mesure d'angle La machine à mesurer la vision semi-automatique VMM

Fonctions

◉ Calibrage facile

◉ Toucher multi-angles

◉ Réglage rapide du système de coordonnées

◉ Compatible avec toute la gamme de stylets Renishaw

◉ Module CAO pris en charge (Optionnel)

◉ Sortie de dessin 3D
◉ Compatible avec la sonde étoile
◉ Mesure dimensionnelle 3D
◉ Mesure combinée image et sonde tactile
◉ Support de sonde pris en charge (Optionnel)

Paramètres

Modèle EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Dimensions (mm) (L*L*H) 500*540*930 600*740*980 700*840*980 800*940*980
Plage de mesure (mm) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Précision de mesure (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Répétabilité (μm) 2.5 2.5 2.5 3
Poids (kg) 140kg 190kg 240kg 290kg
Image et mesure CCD 200mm (peut être relevé selon les exigences des clients)
Objectif Objectif zoom denté manuel 0,7-4,5X/Objectif zoom automatique 1-10X
Agrandissement 18-195X (À titre de référence seulement. Avec différents appareils photo et objectifs, l'agrandissement sera différent.)
Champ de vision 8.1~1.3mm
Distance de travail 108mm
Résolution de l'échelle linéaire 0,5 μm (0,1 μm en option)
Système d'entraînement Axe X, contrôle manuel de l'axe Y, contrôle CNC en boucle fermée de l'axe Z et fonction AUTU FOCUS disponible
Éclairage Lumière de surface annulaire LED programmable à 4 sections, lumière de contour LED parallèle, lumière annulaire LED à 8 sections, coaxiale, en option

Fonctions du logiciel

Mesure d'angle La machine à mesurer la vision semi-automatique VMM
Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre,
d'une fonction puissante, permettant aux utilisateurs d'effectuer des mesures rapides et précises.
Le logiciel propose une interface utilisateur entièrement en anglais, et permet également le développement de nouvelles langues.
◉ Importer un fichier CAO et mesurer
◉ Disposition des pièces et mesure macro
◉ Mise au point automatique et mesure de la hauteur
◉ La fonction de navigation aide à une localisation rapide
◉ Fonction de mesure géométrique puissante
◉ Rapports de données multiples et fonction de sortie de données graphiques
◉ Programme utilisateur flexible
◉ Création d'éléments de référence
◉ Fonction de détection des bords puissante
◉ Prise en charge de plusieurs accessoires externes
◉ Calcul automatique de la tolérance géométrique des éléments
◉ Mesure rapide et pratique des productions compliquées

Informations sur l'entreprise
Mesure d'angle La machine à mesurer la vision semi-automatique VMM
Mesure d'angle La machine à mesurer la vision semi-automatique VMM
Mesure d'angle La machine à mesurer la vision semi-automatique VMM
Mesure d'angle La machine à mesurer la vision semi-automatique VMM

Nos clients et agents

Mesure d'angle La machine à mesurer la vision semi-automatique VMM
Mesure d'angle La machine à mesurer la vision semi-automatique VMM
FAQ
Mesure d'angle La machine à mesurer la vision semi-automatique VMM Q1 : Êtes-vous une usine ou une société commerciale ?
Mesure d'angle La machine à mesurer la vision semi-automatique VMM A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Mesure d'angle La machine à mesurer la vision semi-automatique VMM Q2 : Dans quoi votre entreprise est-elle principalement active ?
Mesure d'angle La machine à mesurer la vision semi-automatique VMM A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des fixations CMM&VMM, etc.
Mesure d'angle La machine à mesurer la vision semi-automatique VMM Q3 : Comment choisir la spécification appropriée ?
Mesure d'angle La machine à mesurer la vision semi-automatique VMM A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur l'instrument de mesure avec les spécifications appropriées.
Mesure d'angle La machine à mesurer la vision semi-automatique VMM Q4 : Acceptez-vous les services personnalisés ?
Mesure d'angle La machine à mesurer la vision semi-automatique VMM A4 : Bien sûr ! Nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées en fonction des besoins du client.
Mesure d'angle La machine à mesurer la vision semi-automatique VMM Q5 : Quelle est votre période de garantie ?
Mesure d'angle La machine à mesurer la vision semi-automatique VMM A5 : La période de garantie de nos produits est de 1 an. La qualité de nos produits est très stable, et nous avons
beaucoup amélioré certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
