Instructions pour les blocs d'essai standard pour l'inspection de particules magnétiques

1. Aperçu : Ce bloc d'essai est un produit mis à jour soigneusement conçu et construit selon les paramètres techniques de BS4069 et de JB/T6066 « bloc d'essai standard pour l'inspection de particules magnétiques » et « la technologie des particules JB/T6063 magnétiques pour l'inspection de particules magnétiques ». Il est employé pour examiner la sensibilité complète de la poudre magnétique fluorescente ou non fluorescente employée dans la détection de faille pour assurer l'exécution des spécifications de magnétisation des pièces. C'est un outil nécessaire pour examiner la poudre magnétique ou la suspension magnétique de l'instrument magnétique d'essai de poudre. Ce bloc d'essai se conforme à l'annexe du document 95-114 du ministère des véhicules ferroviaires. Utilisé pour l'inspection de particules magnétiques d'autres pièces de véhicule.

1, type bloc d'essai de B convient à la détection électromagnétique de faille de poudre de C.C, à l'affichage magnétique de poudre, fluorescent ou non fluorescent magnétique sec de suspension de sensibilité. 2. le type bloc d'essai d'E convient à l'affichage de sensibilité de la suspension magnétique de poudre, fluorescente ou non fluorescente magnétique sèche une fois utilisé pour la détection de faille à C.A.

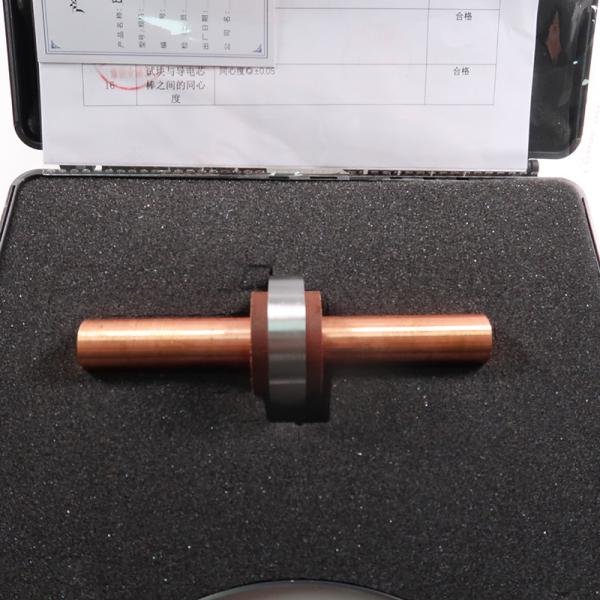

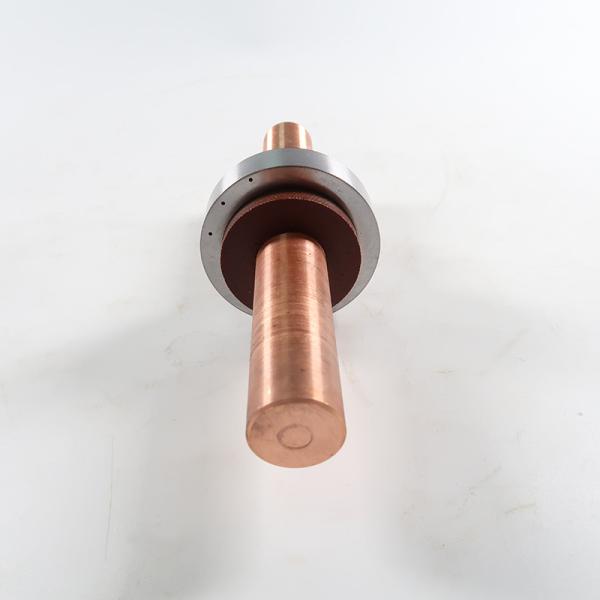

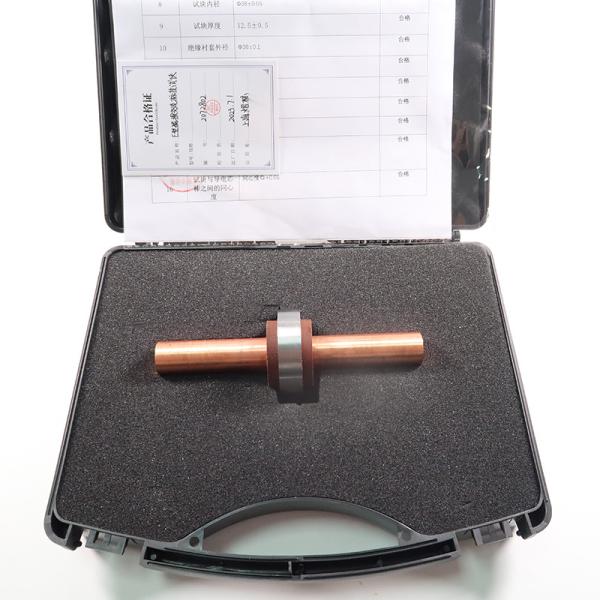

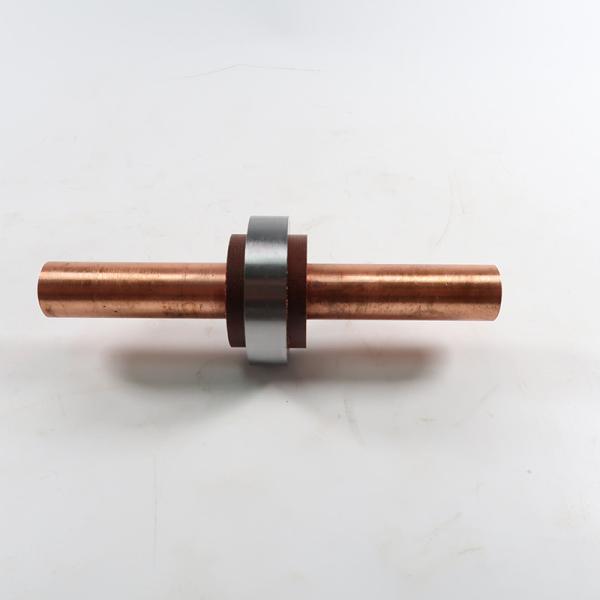

Trois, opération d'utilisation : 1, l'essai de C.C, bloc d'essai de B dans un diamètre de 29±1mm, longueur de la tige de cuivre de 400±2mm, l'anneau d'essai est placé au milieu de la tige de cuivre, de sorte que le cinquième trou sur l'anneau d'essai soit mis en la position de 12 heures, maintenant sur la machine de détection de faille, par (valeur efficace) le redresseur principal de la vague 2500A, magnétisation circulaire de l'anneau d'essai, et s'applique suspension magnétique fluorescente ou non fluorescente (proportionnellement selon des conditions technologiques) pour vérifier les marques magnétiques sur la surface externe de l'anneau d'essai. , L'affichage magnétique fluorescent de poudre, illumination de rayonnement ultraviolet ne devrait pas être moins que 800-1000uW /cm2. Pour l'affichage magnétique non fluorescent de poudre, l'intensité de la lumière blanche au site d'inspection ne devrait pas être moins que 1000XL. B. critères d'acceptation : La suspension magnétique fluorescente ou non fluorescente d'aucune matière, au moins 5 trous d'affichage magnétique de trace peut être vue. 2. Pendant la détection de faille à C.A., l'anneau de type e d'essai est percé dans une tige de cuivre avec un diamètre de 20±1mm et une longueur de 150±2mm, maintenant lui sur le dispositif de détection de faille, et (valeur efficace) le courant 750A est appliqué, et le liquide magnétique fluorescent ou non fluorescent de disparité est appliquée également (le rapport est selon les conditions de processus) pour vérifier les marques magnétiques sur la surface externe de l'anneau d'essai. A. l'illumination de la poudre magnétique fluorescente ou les traces magnétiques non fluorescentes de B. Magnetic de poudre au moins de 2 trous peut être vue dans la suspension magnétique fluorescente et non fluorescente
