Conception avancée des dents hélicoïdales pour réduire le bruit et améliorer la capacité de charge dans les engrenages à béquille en spirale
Conception avancée des dents hélicoïdales pour réduire le bruit et améliorer la capacité de charge dans les engrenages à béquille en spirale
Les spécifications
Lieu d'origine :
CHINE
Quantité de commande minimale :
1 ensembles
Conditions de paiement :
L / C, T / T
Capacité d'offre :
500 ensembles / mois
Délai de livraison :
35 jours
Détails d'emballage :
Caisse en contreplaqué
Méthode de fabrication :
Broyage
Dureté de surface :
HRC58-62
Profil dentaire :
Spirale
Angle de presse :
20 °
Capacité de chargement :
Haut
Traitement de surface :
Traitement thermique
Traitement thermique :
Carburation et éteinte
Définition

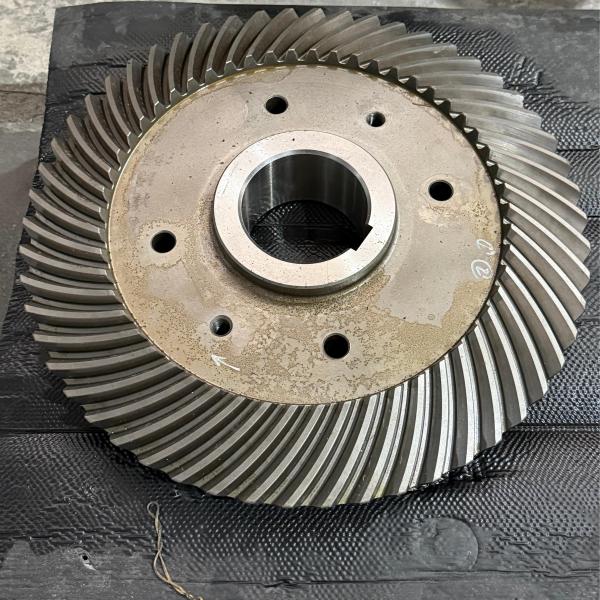

1. Description de l'engrenage conique spirale

L'engrenage conique spirale est un type d'engrenage utilisé pour transmettre un mouvement de rotation et de la puissance entre des arbres sécants.

Ses surfaces de dents sont de forme hélicoïdale, ce qui le rend largement utilisé dans les équipements de transmission automobile, aérospatiale et industrielle.

2. Caractéristiques et avantagesde l'engrenage conique spirale

  • Conception des dents hélicoïdales : Le profil des dents suit un chemin en spirale, permettant une transition de contact progressive d'une extrémité à l'autre pendant l'engrènement.Cela se traduit par une transmission plus douce et une réduction des niveaux de bruit.
  • Rapport de recouvrement élevé : Plus de dents s'engagent simultanément que dans les engrenages coniques à dents droites,ce qui améliore la capacité de charge et la pertinence pour les applications à couple élevé.
  • Réglabilité : Le réglage axial affine la zone de contact, en tenant compte des erreurs d'installation ou des déformations induites par la charge.

3. Applicationsde l'engrenage conique spirale

  • Différentiels automobiles : tels que les engrenages de réduction principaux d'essieu arrière, transmettant la puissance aux roues.
  • Transmission d'hélicoptère : reliant l'arbre de turbine à l'arbre de rotor dans l'engrenage de réduction principal.
  • Équipement industriel : transmission de direction à 90° pour les machines-outils et les machines minières lourdes.
Produits Engrenage conique spirale
Fabriqué sur mesure √
Type de profil d'engrenage Engrenages cylindriques
Fabrication Taillage d'engrenages
Rectification des dents √
Module (M) Personnalisé
Nombre de dents (Z) Personnalisé
Angle de pression (α) Personnalisé
Angle d'hélice (β) Personnalisé
Classe de précision ISO 6-7 Grade
Traitement thermique Cémentation
Dureté de surface 58-62 HRC

COMPARISON DES QUALITÉS DE CODE D'ACIER
CHINE/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
