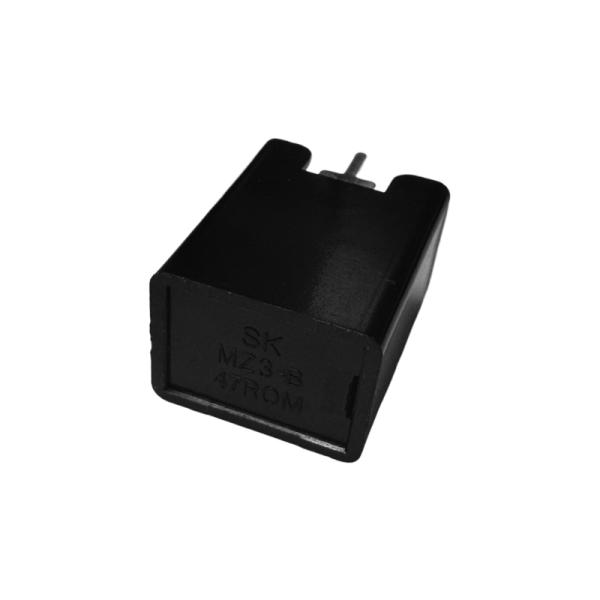

Réfrigérateurs Convertisseurs de fréquence Protection contre la surchauffe du moteur PTC Thermistor MZ3-B-47ROM pour démarreur de moteur dans le climatiseur

Avantages du produit

Le circuit de démarrage avec PTCR est économique, fiable et de conception simple.haute fiabilité et longue durée de vie.

Thermistore de type démarrage du moteur
Les thermistors à coefficient de température positif pour le démarrage du moteur sont principalement utilisés pour le démarrage de moteurs dans les réfrigérateurs et les climatiseurs, les convertisseurs de fréquence des climatiseurs,et protection contre la surchauffe du moteur, etc.
Principe de fonctionnement Le démarreur du moteur utilise la caractéristique de courant-temps de la céramique PTC.Après une certaine périodeAu fur et à mesure que la température du PTCR augmente, la valeur de la résistance augmente rapidement, ce qui entraîne une forte baisse du courant.Sa valeur dépend de la capacité thermiqueLorsque la tension externe est supprimée, le PTCR refroidit à la valeur de résistance à température ambiante.Sur la base de ce principe, il a été largement appliqué dans le démarrage du moteur d'appareils ménagers tels que les réfrigérateurs et les climatiseurs.si le même délai doit être répété, un certain temps d'intervalle tr (c'est-à-dire le temps de récupération) doit être défini pour permettre au PTCR de revenir à sa température d'état d'origine.;Dans le cas contraire, le PTCR ne peut pas fournir un courant continu important, ce qui empêche le compresseur de fonctionner normalement et peut entraîner un épuisement du compresseur.
Lorsqu'un moteur démarre, il doit surmonter sa propre inertie et aussi la force de réaction de la charge (par exemple, lorsqu'un compresseur de réfrigérateur démarre,il doit surmonter la force de réaction du réfrigérant)Par conséquent, un grand courant et un couple sont nécessaires pour que le moteur démarre. Lorsque la rotation est normale, afin d'économiser de l'énergie, le couple requis diminuera considérablement à nouveau.Ajouter un ensemble de bobines auxiliaires au moteur, qui ne fonctionnent que pendant le démarrage et déconnecter une fois qu'il fonctionne normalement. Connectez le thermistor PTC en série avec la bobine auxiliaire de démarrage. Après le démarrage,le thermistore PTC entre dans un état de haute résistance et coupe la bobine auxiliaire, qui peut réaliser précisément cet effet.
Avantages du produit: le circuit de démarrage avec PTCR est économique, fiable et simple de conception.,une fiabilité élevée et une longue durée de vie.

Spécification du MZ3-B-47ROM

C' est quoi, le démarreur de moteur à thermistor?

Le démarreur de moteur à thermistor PTC est un thermistor PTC utilisé pour retarder l'arrêt de l'enroulement auxiliaire du démarreur de moteur (après que le moteur ait accéléré) afin de protéger l'enroulement des dommages.

Les paquets PTC Thermistor Motor Starter peuvent être une aide économique au couple à l'état solide pour les pompes à chaleur, l'air ambiant, les systèmes de climatisation et de réfrigération commerciaux et résidentiels.Le thermistore PTC peut être utilisé pour protéger l'enroulement de démarrage auxiliaire des moteurs à induction ou des moteurs monophasiques.

Lorsque le circuit est allumé, le PTC a une faible résistance et la plupart de la tension de la ligne est appliquée à l'enroulement de démarrage.le PTC se réchauffe et passe à un état de résistance élevéeLe temps pour cela est déterminé par la taille et la résistance du PTC, ainsi que par la quantité de courant qui traverse l'enroulement de démarrage.

Lorsque le PTC atteint un état de résistance élevée, le courant qui le traverse ainsi que l'enroulement de démarrage diminuent considérablement.Une fois que la température d'enroulement du moteur atteint la température de départ du thermistore PTC, sa résistance augmente de plusieurs ordres de grandeur pour une légère augmentation de température.

Comparés au condensateur de démarrage et au relais alternatifs, les démarreurs PTCR Motor économisent plusieurs fils, occupent moins d'espace sur le panneau, sont plus faciles à monter et coûtent moins cher.

Application de pellets de démarrage de moteur à thermistors PTC
L'aide au démarrage du moteur monophasique dans les systèmes de réfrigération, de climatisation, de pompes à chaleur, de petits compresseurs.
Invitez la génération actuelle.

Caractéristiques du démarreur de moteur à thermistore PTC
La gamme complète de combinaisons de résistances de taille pour les moteurs de compresseurs de 120 V et 240 V.
Des électrodes en argent robustes, bien adaptées pour un montage à contact sous pression de longue durée.
Différentes tailles de granulés pour un courant d'entrée et un temps de commutation optimaux.
Résistance typique @ 25C 4,7 ohms, 6,8 ohms, 15 ohms, 22 ohms, 33 ohms, 47 ohms.
