Maximiser l'efficacité et la fiabilité des processus avec des chaudières de type chaudière industrielle

Qu'est-ce qu'un réchauffeur à bouilloire?

Un réchauffeur à chaudière est un échangeur de chaleur spécialisé à coque et à tube utilisé pour les applications de réchauffe dans les industries chimiques, pétrochimiques et pétrolières et gazières.Il fonctionne en vaporisant une partie du liquide du fond d'une colonne de distillation pour fournir la chaleur nécessaire au processus de séparation.

Chez Yuhong Group, nos chaudières sont conçues pour:

• Efficacité élevée du transfert de chaleur
• Facilité d'entretien
• Performance fiable en fonctionnement continu

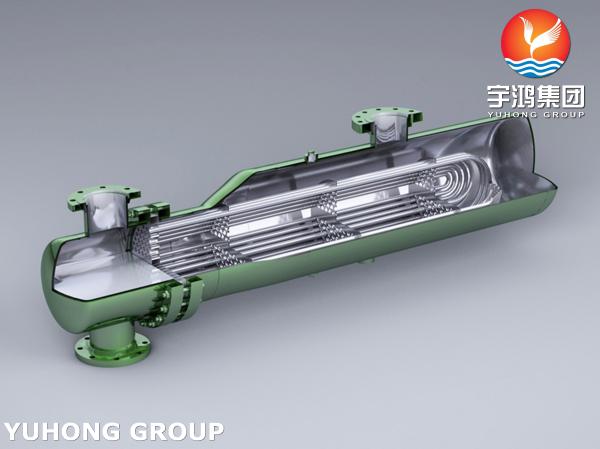

La conception comprend généralement un tambour à bouilloire (côté de la coquille) où le liquide s'accumule et un faisceau de tubes pour la génération de vapeur.pendant que la vapeur générée retourne dans la colonne de distillation.

Normes générales de construction et de conception

• Les codes de conception:La section VIII de l'ASME, les normes TEMA, API 660 (selon le cas)
• Zone de transfert de chaleur:Généralement compris entre 10 m2 et 1500 m2 (personnalisable)
• Accord de débit:
  • Du côté du tube:Moyen de chauffage (par exemple, vapeur, huile chaude)
  • Côté coquille:Fluide de procédé à vaporer
• Type de paquet:Tubes en U amovibles ou droites avec tête flottante pour faciliter la maintenance

Spécifications techniques

• Pression de fonctionnement:Jusqu'à 40 bar (selon le matériau et la conception)
• Température de fonctionnement:Jusqu'à 400°C (avec des matériaux appropriés)
• Traitement de la charge de vapeur:Conçus pour des taux de vaporisation élevés
• Espace de vapeur:Suffisant pour le dégagement afin d'éviter le transfert de liquide
• Charge thermique typique:0.5 MW à 25 MW (conçus sur mesure)

Matériau de construction (MOC)

Nous proposons une gamme de matériaux basés sur les conditions de processus, les exigences de corrosion et la température:

Shell et Kettle Drum:

• Acier au carbone (ASTM A516 Gr. 60/70)
• Acier inoxydable (SS304, SS316, SS316L)
• Acier inoxydable duplex
• Acier allié (chrome-moly, ASTM A387)

Le groupe de tubes:

• Acier inoxydable (SS304, SS316, SS316L)
• Alliages de cuivre et de nickel
• Inconel, Monel, Hastelloy (pour les services corrosifs)
• Titane (pour l'eau de mer ou les environnements hautement corrosifs)

Les joints et les joints d'étanchéité

• Les coussinets de plaie en spirale (SS + graphite)
• PTFE (pour les applications corrosives)

Principales caractéristiques

• Un ensemble de tubes amovibles pour une inspection et une maintenance faciles
• Conception d'une grande bouilloire pour une bonne désengagement de la vapeur
• Orientation de la buse personnalisable pour s'adapter à la disposition des tuyaux
• Efficacité thermique élevée grâce à une conception optimisée
• Conformité avec les codes internationaux (ASME/TEMA)

Applications

• Les usines pétrochimiques:Unités de distillation et de fractionnement
• Raffineries:Réchauffeuses à distillation atmosphérique et sous vide
• Les usines chimiques:Tarifs d'évaporation et de décapage
• Les centrales électriques et les unités d'engrais:Services de récupération de chaleur et de réébullition

Les avantages

• Longue durée de vie avec des matériaux robustes
• Traite de grandes charges de vapeur et de liquide
• Conception flexible pour un large éventail de tâches
• Faible coût d'entretien dû à la facilité de retrait du tube
