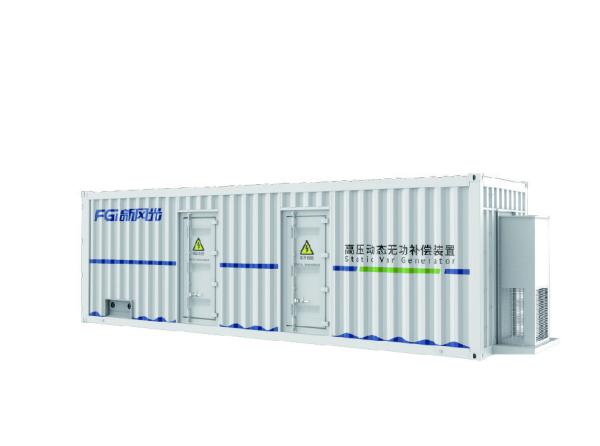

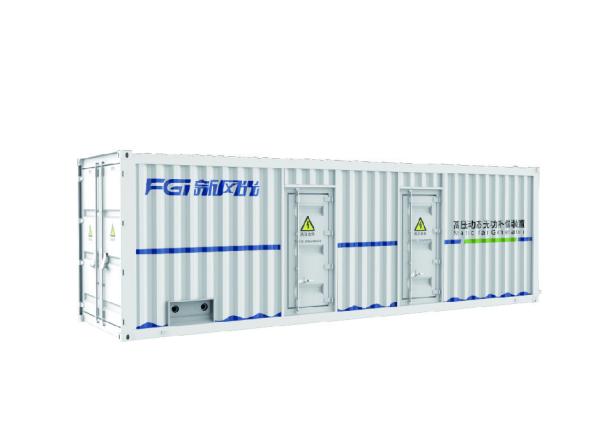

Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Les spécifications
Définition
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Principe de fonctionnement

Le SVG (Static Var Generator) fonctionne en connectant un convertisseur de source de tension (VSC), composé d'un circuit de pont autocommuté utilisant des dispositifs IGBT,en parallèle avec le réseau électrique par un transformateur ou un réacteurEn contrôlant la commutation des modules IGBT, la tension CC est convertie en une sortie CA à amplitude et phase réglables.

Pour un SVG idéal avec une perte de puissance active négligeable, la compensation de la puissance réactive est réalisée uniquement en ajustant l'amplitude de tension de sortie:

  • Lorsque la tension de sortie est inférieure à la tension du réseau, le SVG opère dans unmode inductif, absorbant la puissance réactive (agissant comme un réacteur).
  • Lorsque la tension de sortie est supérieure à la tension du réseau, il fonctionne dans unmode capacitif, fournissant une puissance réactive (agissant comme un condensateur).

Les systèmes SVG sont classés en:

  • Type de connexion directe: généralement utilisés pour les applications de 6 kV, 10 kV et 35 kV.
  • Type de connexion à déclenchement: généralement appliquée sur un côté basse tension de 10 kV.

Le choix du raccordement dépend du niveau de tension du réseau au point d'interconnexion et de la capacité de compensation requise.topologie en cascade de ponts H, et la structure de connexion peut être configurée commeétoile (Y)oudelta (Δ), en fonction des exigences de l'application.

Avantages du produit
1Interaction intelligente homme-machine, mise en service simplifiée
FGSVG dispose d'une fonction intelligente d'auto-vérification de démarrage, réduisant considérablement la complexité de la mise en service et raccourcissant le cycle de déploiement.il offre une expérience utilisateur transparente aux opérateurs et aux équipes de maintenance.
2Fonctions avancées d'enregistrement et de diagnostic
Équipé d'un enregistrement en temps réel de la forme d'onde et d'une analyse des traces de défauts, y compris une fonction d'oscilloscope à 16 canaux, le SVG de FGI permet une surveillance précise et un dépannage rapide pendant le fonctionnement.
3Reconnaissance de séquence de phase auto-adaptative
Pas besoin de déterminer manuellement la séquence de phases, le système identifie et adapte automatiquement, ce qui facilite encore l'installation.
4Réseaux à plusieurs niveaux, accroissement sans heurts de la capacité
Le FGSVG prend en charge la communication en fibre optique à grande vitesse (10M/10km), permettant une opération parallèle maître-esclave en réseau en anneau sur plusieurs appareils.Cette conception permet une expansion facile de la capacité de puissance réactive, répondant pleinement aux préoccupations des utilisateurs en matière d'évolutivité.
5. Commutation intelligente du mode de fonctionnement
Le système passe automatiquement entre les modes de fonctionnement normal et défaillant.Particulièrement utile dans les applications critiques telles que les sous-stations ferroviaires où une adaptation automatique est nécessaire lors des opérations de commutation de l'autobus.
6- Surveillance à distance par APP et interfaces de communication flexibles
Surveillez les équipements industriels à tout moment, n'importe où via une application mobile.Il est entièrement compatible avec les principaux protocoles industriels tels que Modbus-RTU, Profibus, CDT91 et IEC104.
Caractéristiques
Réponse rapide, à la pointe:
La série complète utilise la théorie de la puissance réactive instantanée avec un temps de réponse du contrôleur ≤ 1 ms et un temps de réponse de la puissance totale ≤ 5 ms,ce qui le rend idéal pour les applications nécessitant des temps de réponse de puissance réactive stricts, comme le laminage de l'acier, la sidérurgie, le levage et les charges d'impact.
Suppression des séquences négatives, système équilibré:
Le système compense le courant négatif de séquence causé par les déséquilibres de charge, assurant un courant triphasé équilibré et améliorant la qualité de l'alimentation du réseau.
Mode de fonctionnement multiple:
Prend en charge plusieurs modes de fonctionnement pour répondre à différents besoins: puissance réactive constante, facteur de puissance constant, tension constante, compensation de séquence négative, etc.Il permet de basculer en mode en ligne ou des courbes personnalisées selon les besoins du client.
L'atténuation harmonique pour la sécurité:
Compense efficacement les harmoniques jusqu'au 13e ordre, réduisant les risques de dysfonctionnement des dispositifs de protection, dommages au module du condensateur, surchauffe du transformateur, instabilité du moteur,et les interférences dans les communications.
Transmission électrique longue distance, réduction des pertes et stabilisation de la tension:
Les dispositifs SVG installés sur de longues lignes de transmission améliorent la tension, réduisent les pertes et fournissent une régulation rapide de la puissance réactive dans des conditions de défaillance, améliorant la stabilité du système.
Compensation précise, transformer les sanctions en récompenses:
SVG ajuste la puissance réactive pour maintenir le facteur de puissance aux niveaux cibles, évitant ainsi les pénalités pour faible facteur de puissance ou surcompensation qui pourraient causer l'instabilité du réseau.
Protection complète, fonctionnement sans soucis:
Trois niveaux de protection (niveau de l'appareil, du système et des composants), avec des temps de réponse rapides, protègent l'appareil contre les pannes telles que le surcourant ou la surcharge.
Enregistrement complet et analyse intelligente:
Surveillance en temps réel du courant d'entrée/sortie et de la tension avec affichage de la forme d'onde, analyse harmonique et accès facile aux données du système pour un dépannage efficace.
Enregistrement des boîtes noires pour un diagnostic précis:
Enregistre automatiquement 200 points (100 ms) de données avant et après les actions de protection pour une maintenance rapide et un diagnostic de défaut.
Interfaces riches, connectez et jouez:
Prend en charge les interfaces de communication Ethernet, RS485, CAN et fibre optique, avec des protocoles tels que MODBUS, ProfiBUS et IEC61850 pour la surveillance et le fonctionnement à distance.
Conception modulaire pour une installation et une maintenance faciles:
Les groupes électrogènes modulaires et les systèmes de commande facilitent la production à grande échelle et facilitent l'installation et l'entretien sur place.
Conforme à la sécurité et facile à entretenir:
Conçu pour un fonctionnement en ligne sûr sans nécessiter de temps d'arrêt, ce qui facilite le remplacement des filtres et la vérification des données pendant le fonctionnement de l'équipement.
Système d'alerte précoce, fonctionnement sans tracas:
Surveille la température de chaque unité d'alimentation et déclenche des alarmes si la température dépasse les seuils définis, évitant des problèmes tels que la défaillance du ventilateur ou l'obstruction du filtre.
Collaboration entre plusieurs unités, expansion facile:
Prend en charge le fonctionnement parallèle de plusieurs unités SVG pour une expansion facile de la capacité sans interruption du système.
Adaptabilité aux fluctuations de tension:
Le SVG peut s'adapter automatiquement aux baisses ou surtensions de tension dans la plage de normes nationales, reprenant le fonctionnement normal sans intervention manuelle.
Le système de régulation de la tension doit être équipé d'un système de régulation de la tension et d'un système de régulation de la tension.
Compense efficacement les fluctuations de tension et les clignotements causés par les changements de charge, tels que les fours à arc, les laminoirs et les compresseurs.
Déploiement double pour la stabilité:
Options de double alimentation (380 VAC, 2200 VAC ou 220 VDC) avec commutation en chaud et transparente en cas de panne.
Compatibilité électromagnétique:
L'armoire est conçue avec des caractéristiques anti-interférences et passe les tests EMC, assurant une performance fiable dans des environnements électriquement bruyants.
Protection contre la poussière et l'eau (IP44):
L'équipement IP44 est disponible pour les environnements difficiles avec une poussière ou une humidité élevées, offrant une protection supérieure.
Lignes directrices d'installation et d'entretien
La propreté intérieure
Assurez-vous que l'environnement d'installation est propre et sec. La poussière accumulée peut affecter les performances et le refroidissement du système.
Lutte contre les ravageurs
Mettre en œuvre des mesures anti-rongeurs pour empêcher les petits animaux d'entrer dans le cabinet SVG et de causer des dommages.
Gestion de la température
Maintenir une température ambiante intérieure inférieure38°CLorsque les températures augmentent, utilisez la ventilation ou la climatisation pour refroidir la zone.
Vérification de la fixation après le démarrage
À proposune semaine après mise en serviceFermez l'appareil et débranchez l'alimentation principale.
Inspection quotidienne
Si des bruits inhabituels sont entendus, si le débit d'air est faible ou absent, ou si des odeurs anormales (en particulier l'ozone) sont détectées:
  • Arrêtez immédiatement et débranchez l'alimentation.
  • Vérifiez s'il y a des obstructions dans l'entrée d'air, des conduits d'échappement obstrués ou une panne de ventilateur.
  • Remplacez les ventilateurs de refroidissement ou nettoyez les conduits au besoin.
  • Contactez le fabricant en cas d' anomalie persistante.
Maintenance préventive annuelle
Planifier un arrêt au moins une fois par an pour inspecter les composants internes:
  • Ouvrez une unité d'alimentation et examinez les condensateurs.
  • Veillez à ce que les condensateurs à film aient une surface noire lisse et brillante et des joints intacts.
Études de cas
Cas 1: Application d'un four de ferroalliage à Zhengzhou, dans le Henan
Localisation:Ville de Zhengzhou, province du Henan
Capacité de compensation:-2000kvar à +2000kvar
Voltage du système:6 kV
Caractéristiques de charge:
Comparés aux fours à arc, les fours à arc submergé sont plus stables.déséquilibre de charge en trois phaseset unfaible facteur de puissance.
Résultats de la rémunération:
  • Réduction significative du déséquilibre en trois phases
  • Facteur de puissance amélioré pour répondre aux exigences des services publics
  • Fonctionnement stable du four dans des conditions de puissance optimisées
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Cas 2: Application d'une centrale éolienne à Yantai, dans le Shandong
Localisation:Ville de Yantai, province du Shandong
Capacité de compensation:-10000kvar à +10000kvar
Voltage du système:35 kV
Caractéristiques de charge:
En raison de la nature intermittente des ressources éoliennes, le système a souffert defluctuations fréquentes de tension, avec un facteur de puissance instantanée qui tombe à 0.81.
Résultats de la rémunération:
  • Voltage du système stabilisé à 35,5-35,7 kV
  • Répond à la norme nationaleLe produit doit être présenté dans un emballage de qualité supérieure.(Évaluation de l'écart de tension)
  • Facteur de puissance en temps réel porté à 0.96
  • Conforme àLes produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:(Harmoniques dans le réseau électrique public)
  • SoutenirLe débit à basse tension (LVRT)exigences
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
Le cas 3: application de four à induction à Xuzhou (Jiangsu)
Localisation:Ville de Xuzhou, province du Jiangsu
Capacité de compensation:- 4000kvar à + 4000kvar
Voltage du système:6 kV
Caractéristiques de charge:
La charge présente un large spectre de fréquences avec de graves distorsions du courant harmonique, en particulier aux 5e, 7e, 11e et 13e ordres.
Résultats de la rémunération:
  • Efficacité de compensation de courant harmonique jusqu'à70% en dessous du 19e ordre
  • 5e, 7e, 11e et 13e courants harmoniques réduits pour répondre à la norme nationale
  • Conforme àLes produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:(Harmoniques dans le réseau électrique public)
Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance Type FGSVG G61 Compensation de puissance réactive plus intelligente, meilleure qualité de puissance
