FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
Les spécifications
Numéro de modèle :
FS1710-12
Lieu d'origine :
Guangdong, Chine
Quantité minimale de commande :
6PCS
Conditions de paiement :
T/T, Western Union, L/C
Capacité à fournir :
1000 pièces par semaine
Délai de livraison :
2-8 jours ouvrables
Détails de l'emballage :
Boîte de carton solide ou selon les besoins des clients
Garantie :
12 mois
Matériel principal :
Déchets
Application du projet :
Pour la machine industrielle
Les pièces de rechange :
- Oui, oui.
Autre nom :
Rings à perles
Contitech :
Fs 1710 à 12
Un AVC :
55mm-177mm
Couleur :
Noir
Définition

FS 1710-12 RS Contitech Single Convoluted Air Shock 45mm Boulons Flange Air Spring Avec des anneaux de perles


Description du produit

Pression maximale de gonflement: 120 psi
Série: RS
Type de cloisons: à enroulement unique
Poids: 19 livres.

Numéro de pièce Contitech: FS1710-12

Numéro de pièce Contitech: FS 1710-12

Numéro de pièce Contitech: FS1710-12 RS

Numéro de pièce Contitech: FS 1710-12 RS

Numéro de pièce Contitech: FS1710-12 RS 75383

Numéro de pièce Contitech: FS 1710-12 RS 75383

Numéro de pièce: W01-358-7727

Numéro de pièce: W01 358 7727

Numéro de pièce: W013587727

Numéro de pièce: WO1-358-7727

Numéro de pièce: WO1 358 7727

Numéro de pièce: WO13587727





Contitech FS1710-12 Données techniques détaillées

Hauteur maximale: 177 mm
Hauteur minimale: 55 mm
Hauteur de conception: 125 mm
Diamètre de l'anneau de la bride: 517 mm
Pour les trous en filetage: 24 piècesXM10
Distance centrale entre les trous filetés: 482 mm
Le diamètre extérieur maximal du soufflet en caoutchouc: 585 mm
Hauteur du fil de vis: 28,5 mm
M10: max.40Nm



Printemps à air avec anneau de bride

Le ressort d'air à anneau de bride est une structure spéciale de ressort d'air, généralement utilisée pour l'absorption des chocs industriels, le système de suspension du véhicule ou le support des équipements de précision.Sa caractéristique principale est d'obtenir une connexion rigide avec la structure externe par un anneau de bride (plaque de bride), tout en utilisant les caractéristiques élastiques de l'air comprimé pour fournir une force tampon et de soutien.



1- Structure de base et principe de fonctionnement

Conception de l'anneau:
L'anneau de bride est un connecteur en forme d'anneau en métal (généralement en acier ou en alliage d'aluminium) avec des trous de boulons pour le fixation à la base ou au cadre de l'équipement.Sa capacité d'étanchéité et de résistance à la pression est essentielle.



Partie du coussin d'air:
Adopter un matériau composite en caoutchouc haute résistance (comme le caoutchouc renforcé par un cordon de nylon), remplir avec de l'air comprimé à l'intérieur, réaliser une déformation élastique par des changements de pression de l'air,absorber les vibrations ou les charges de support.



Principe de fonctionnement:
Lorsque la charge augmente, la pression de l'air dans le coussin d'air augmente, fournissant une plus grande force de soutien; inversement, la pression de l'air diminue pour s'adapter au changement de déplacement.L'anneau de la bride assure une installation stable et empêche les fuites d'air.



2. Caractéristiques principales

  • Capacité de charge élevée: la bride offre un support rigide et convient aux machines lourdes ou aux équipements de haute précision.
  • Rigidité réglable: la rigidité du ressort peut être modifiée en ajustant la pression de l'air pour s'adapter aux différentes conditions de travail.
  • Excellente absorption des chocs: l'amortissement par l'air isole efficacement les vibrations à haute fréquence (comme les machines-outils et les instruments de précision).
  • Résistance à la corrosion: la surface de la bride est souvent galvanisée ou pulvérisée, adaptée aux environnements difficiles.



Autres types de ressorts aériens

Le type Le numéro de modèle. Taille maximale Taille maximale Espace d'installation requis
Unique et convertie FS 960-12 RS, sous réserve de l'accord de la Commission 51 124 490
FS 1330-11 RS, sous réserve de l'exemption prévue à l'annexe II 53 112 570
FS 1710-12 RS, sous réserve de l'accord de la Commission 55 112 625
FS 2870-16 RS, sous réserve de l'accord de la Commission 55 160 770
FS 5450-16 RS, sous réserve de l'accord de la Commission 70 145 1000
Double enroulé FD 960-22 RS, sous réserve de la modification de l'annexe 84 226 495
FD 1120-30 RS, sous réserve de la modification de la présente directive. 90 315 550
FD 1330 à 25 RS 84 246 575
FD 1710-25 RS, sous réserve de la modification de l'annexe 84 251 633

FD 1730 à 40 RI

 100 400 680
FD 2380 à 24 RS 86 229 715
FD 2470-40 R.I. Les États membres 100 400 770
FD 2870-30 RS, sous réserve de l'accord de la Commission 89 266 770
FD 5450-28 RS, sous réserve de la modification de l'annexe 107 283 1000
Triple enchevêtrée FT 960-34 RS 114 336 510
FT 1330 à 35 RS 114 356 570
FT 1710 à 38 RS 114 356 645
FT 2870-45 RS 126 444 775
FT 5450 à 44 RS 140 440 1000

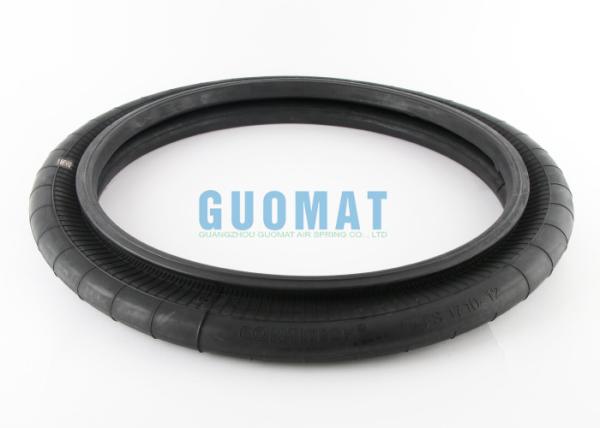

Les vraies photos-Contitech FS1710-12 RS Des chocs aériens industriels

FS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfortFS 1710-12 RS Contitech Amortisseur pneumatique simple à soufflet 45mm Boulons Bride Ressort pneumatique avec bagues de renfort
