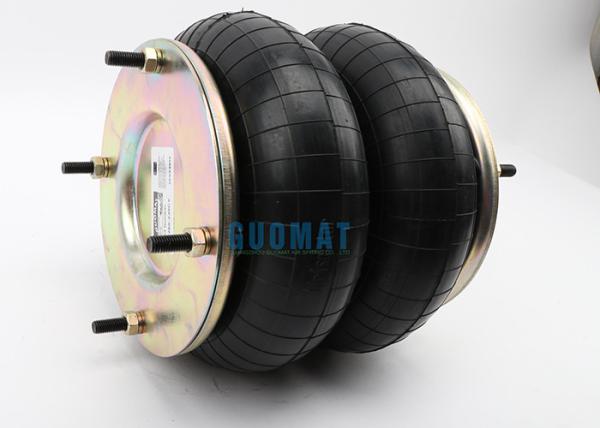

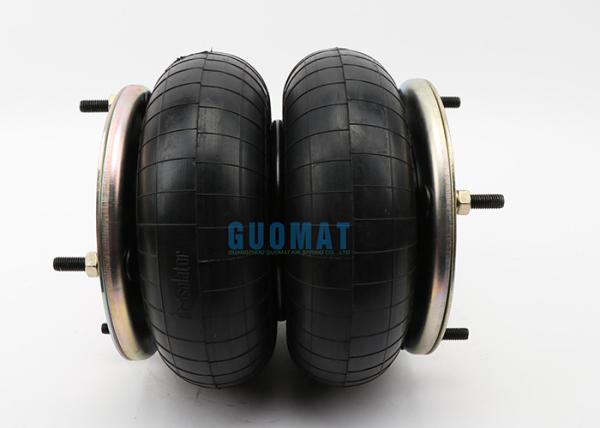

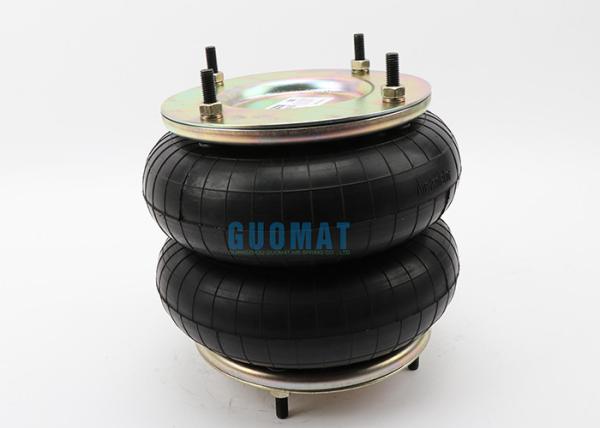

Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
Les spécifications
Numéro de type :
2B210-22
Point d'origine :
La Chine
MOQ :
1PC
Conditions de paiement :
T/T, Western Union, Paypal ou d'autres
Capacité d'approvisionnement :
1000pcs/week
Délai de livraison :
2-8 jours de travail
Détails d'emballage :
boîte forte de carton ou comme besoin de clients
Matériau :
Couvercle en acier, soufflets en caoutchouc
Contitech :
FD 210-22 DS
Entrée d'air :
G1/2
boulon :
M8
marque :
GUOMAT
Distance centrale de vis :
181 millimètres
Définition

Airbag de convolution de double de FD 210-22 DS avec les plats démontables, entrée de l'air G1/2





Écrou aveugle d'écrou de ❶


Dents de vis de capot supérieur (écrou) : 4 X M8
Distance centrale de vis de capot supérieur : 181 millimètres
Dents de vis du couvercle inférieur (écrou) : 4 X M8
Distance centrale de vis du couvercle inférieur : 181 millimètres



le ❷ aèrent le trou/entrée d'air/connecteur d'air
Évent/entrée d'air : G1/2
Distance centrale entre l'entrée d'air et l'écrou : 90,5 millimètres



couverture de ❸
Diamètre de capot supérieur (largeur) : 210 MILLIMÈTRES
Diamètre du couvercle inférieur (largeur) : 210 MILLIMÈTRES



Soufflets en caoutchouc de ❹


Diamètre naturel de soufflets en caoutchouc : 250 millimètres
Diamètre en caoutchouc des soufflets max : 270 millimètres
Taille comprimée : 81 millimètres/4,12 pouces
Taille minimum de bosse : 75 millimètres
Hauteur maximum : 300 millimètres
Soufflets en caoutchouc seulement : 66993
Course fonctionnante : 225



bloc de butoir de ❺/bloc de tampon
Aucun bloc de butoir
Taille/anneau tordus de taille
Cercle de ceinture : un cercle de ceinture





Isolement de vibration – valeurs caractéristiques dynamiques

Taille H de conception : 220mm recommandés, minimum 200mm



Pression p [barre] 3 4 5 6 7 8 Vol. V [l] 8
Force (charge) [kN] 6,7 9,2 11,5 13,9 16,3 18,7   6,7
Taux de ressort [N/mm] 100 123,5 148 171 194,5 218,5 7,2 5,2
Fréquence naturelle [hertz] 1,9 1,8 1,8 1,8 1,7 1,7   3,3







« Application pneumatique – valeurs caractéristiques statiques
Force F [kN] »



Pression p [barre]   3 4 5 6 7 8 Vol. V [l]
Taille H [millimètres] 250 5,28 7,22 9,16 11,2 13,2 15,1 8
200 7,66 10,3 13 15,7 18,4 21,1 6,7
150 9,98 13,4 16,7 20,2 23,6 27 5,2
100 12,4 16,5 20,6 24,8 28,9 33 3,3



Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2Double ressort pneumatique compliqué de FD 210-22 DS avec l'entrée d'air démontable des plats G1/2
