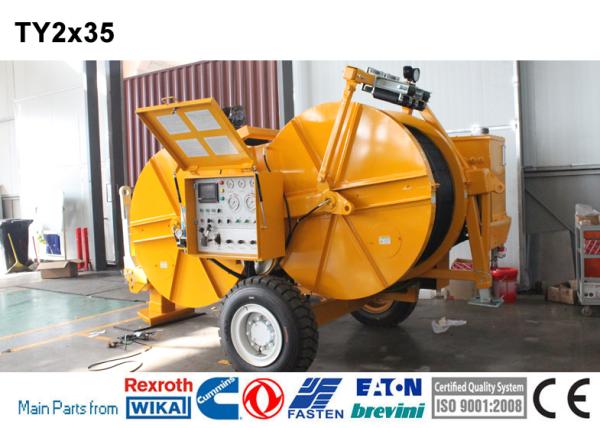

TY2xTensionneur hydraulique 35

• La machine permet le déroulage sous tension de conducteurs à faisceau double de 630 mm² et moins dans les zones montagneuses et vallonnées, de conducteurs à faisceau double de 720 mm² et moins en plaine, et de conducteurs de 720 mm² sur divers terrains;

• en outre, elle peut être utilisée pour le déroulage sous tension de câbles optiques OPGW ou ADSS et de câbles de traction de 500 kV sur divers terrains

Caractéristiques

Diamètre de la poulie : 1300 mm

Diamètre maximal du conducteur : 40 mm

Nombre de gorges : 2x5

Poids total : 4500 kg

Dimensions hors tout (longueur*largeur*hauteur) : 4300×2250×2700 mm

Moteur : Cummins

Réducteur de vitesse : Rexroth (Allemagne) / Bonfiglioli (Italie)

Pompe hydraulique : Rexroth (Allemagne) / Danfoss (Danemark)

Vannes hydrauliques principales : Sun (USA) / ATOS (Italie)

Moteur principal : Rexroth (Allemagne) / Leduc (France)

Performance

Tension intermittente maximale : 2x40kN

Tension continue maximale : 2x35kN

Vitesse à la tension maximale : 2,5 km/h

Vitesse maximale : 5 km/h

Traction à la vitesse maximale : 2x20kN

Force de traction inverse maximale : 2x30kN

Vitesse de traction inverse maximale : 5 km/h

Transmission hydraulique

• La machine peut réaliser une vitesse variable en continu.

• La machine est équipée d'un système de préréglage de la tension.

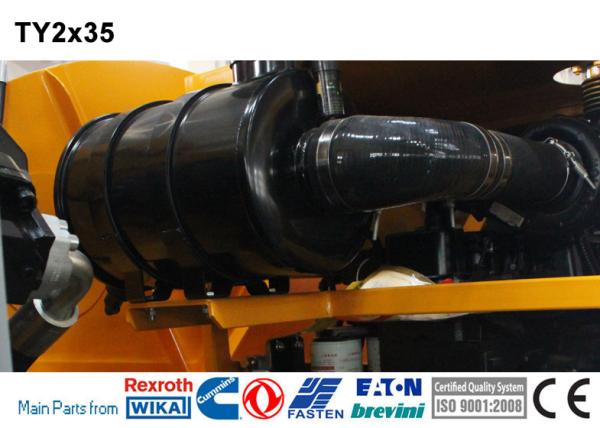

Moteur

Diesel : 77 kW (103 ch)

Configuration

• Système de refroidissement de l'huile hydraulique

• Compteur de vitesse et de mètres numérique

• Groupe hydraulique pour contrôler jusqu'à 2 supports de tambour séparés avec moteur hydraulique

• Point de connexion à la terre

• Dynamomètres hydrauliques

Dispositifs supplémentaires

• Système d'éclairage pour la remorque

• Système de freinage pneumatique pour la remorque (en supplément)

• Rouleau de guidage pivotant pour câble

• 2 pinces hydrauliques pour conducteurs pour les opérations de changement de tambour (en supplément)
