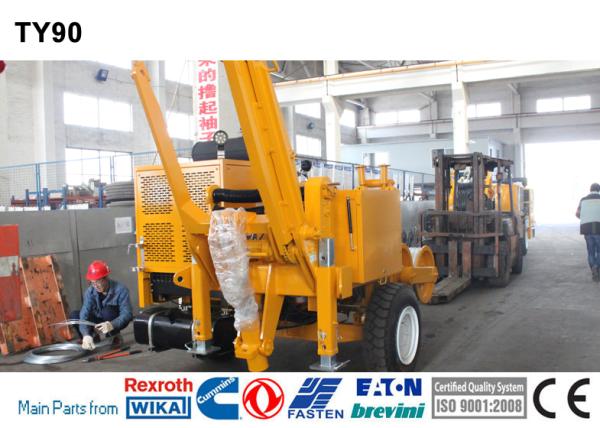

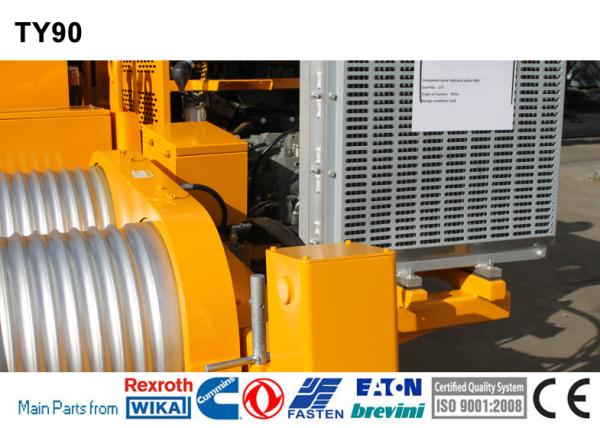

TY90 Tirage hydraulique

Cette machine permet la tension de câblage d'un conducteur à double faisceau de 500 mm2 ou moins dans les zones montagneuses et vallonnées, d'un conducteur à double faisceau de 630 mm2 ou moins dans les zones plates,d'un seul conducteur de 720 mm2 dans divers terrains; en outre, il peut être utilisé pour le câblage de traction du câble optique OPGW ou ADSS et du câble de transport 220 kV sur divers terrains.

Caractéristiques

Nombre de rainures: 8

Le diamètre de la roue: 540 mm

Diamètre maximal du rouleau de corde: 1400 mm

Diamètre maximal de la corde: 21 mm

Poids total: 4680 kg

Dimension totale (longueur*largeur*hauteur): 4000 × 2200 × 2100 mm

Configuration principale

Moteur: Cummins

Moteur de levage à support de queue: American Eton

Moteur principal: Rexroth allemand

Pompes hydrauliques: Rexroth allemand

Réducteur de vitesse: allemand Rexroth / Italie Bonfiglioli

Le gestionnaire: Rexroth allemand

Compteur hydraulique: WIKA allemand

Résultats

Traction maximale par intermittence: 90kN

Traction à vitesse maximale: 40kN

Vitesse à la traction maximale: 2,5 km/h

Traction continue maximale: 80 kN

Vitesse maximale: 5 km/h

Moteur

Le moteur est équipé d'un moteur de commande à commande automatique.

Système électrique: 24V

Système de refroidissement: eau

Transmission hydraulique

Circuit hydraulique fermé pour une variation de vitesse de pas en pas moins dans les deux directions de rotation. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Configuration

Stabilisateur hydraulique avant

Instruments de commande pour système hydraulique et moteur diesel

Système hydraulique de refroidissement par huile

À bord, enrouleur à rouleaux avec vent à niveau automatique, adapté aux modes de rouleaux standard 1100 et 1400

Dynamomètre hydraulique avec réglage du point de réglage et commande automatique de la traction maximale

Point de raccordement à la terre

Dispositifs supplémentaires

Système d'éclairage de la remorque

Compteur numérique de vitesse et de compteur (frais supplémentaires)

Rouleau à guides pivotants

Serre à câbles hydrauliques pour le changement de bobine

Tracteur pour remorquage à une vitesse maximale de 15 km/h

Arbre supplémentaire
