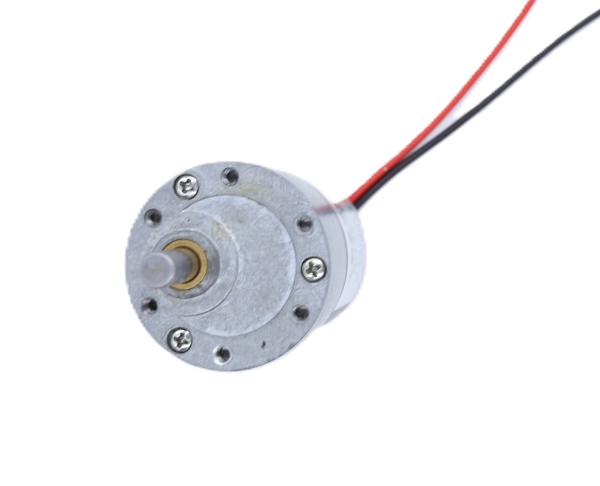

Les fabricants produisent un moteur pas à pas à engrenages de 20 mm, 2 phases, 4 fils, pour analyseur d'urine

Le moteur pas à pas de réduction SM20 a un diamètre de 20 mm. La longueur du moteur est de 18 mm et la longueur du boîtier de réduction, et la longueur du boîtier de réduction est respectivement de 16,0 mm, 17,5 mm, 19 mm et 20,5 mm.

La plage de tension de fonctionnement du moteur : 2,4 V à 12 V, la vitesse du moteur peut atteindre les paramètres suivants : 10 tr/min, 20 tr/min, 30 tr/min, 45 tr/min, 50 tr/min, 60 tr/min, 100 tr/min, 200 tr/min et 500 tr/min.

En l'absence d'interférences électromagnétiques et de surcharge, la vitesse et la position d'arrêt du moteur ne sont pas limitées par la fréquence du signal d'impulsion et le nombre d'impulsions, et ne sont pas affectées par le changement de charge.

Dimension mécanique : MM

Caractéristiques techniques

Le moteur de 20 mm utilise des matériaux respectueux de l'environnement ROHS, une faible consommation d'énergie et un faible bruit. Le bruit et le couple peuvent être personnalisés en fonction des besoins du client.

Une fois le moteur pas à pas équipé du réducteur, l'angle de pas est encore subdivisé, de sorte que le couple de charge est augmenté et que le contrôle est plus précis. La boîte de vitesses a une variété de rapports de réduction différents : 10, 12,5, 25, 31,25, 50, 62,5, 78, 100, 125, 156, 195, 250, 315, 390, 488. Le riche rapport de réduction peut répondre à différents besoins de précision et de vitesse.

Le motoréducteur de 20 mm présente les caractéristiques d'économie d'énergie, de silence et de haut rendement, de faible consommation d'énergie, de faible chaleur, de légèreté et d'installation pratique. La mission du moteur est de plus de 10 000 heures, et la durée de vie de l'engrenage est de plus de 2000 heures.

Applications typiques

• Analyseur de salive
• Analyseur de sang
• Machine à souder
• Produits de sécurité intelligents
• Épissureuse de fusion de fibres
• Électronique numérique

Spécifications

Fiche technique du rapport de boîte de vitesses

Type de connexion de fil

Méthode d'entrée du moteur avec type de broche, FPC, PCB, fil de connexion, etc.

Ceux-ci peuvent être personnalisés en fonction des besoins du client.

Type d'arbre

L'arbre de sortie standard est le suivant, peut également être personnalisé en fonction des dessins de l'utilisateur

Bienvenue à contacter le service client pour plus de types

• Type rond : DIA3mm. 4mm. 5mm

• Type en D : DIA3-D2.5 DIA4-D3 etc

• Type de vis : M3 M4 M5 Série

• Type trapèze

• Type en I : DIA3-I2 DIA4-I3

• Autre type : Arbre avec un trou, etc.

Type de couvercle de fixation

Les modèles réguliers sont présentés sur la figure, et les tailles spéciales peuvent être personnalisées
