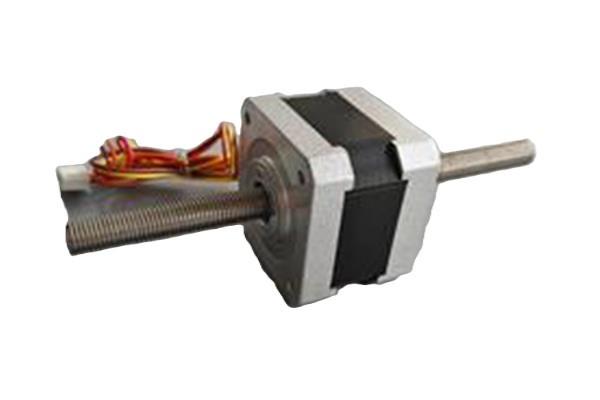

Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
Les spécifications
Numéro de modèle :
1.8° 42HS Moteur hybride pas à pas biphasé Spécifications générales
Lieu d'origine :
Chine
Quantité minimale de commande :
10 000 pièces
Conditions de paiement :
D/P, L/C, T/T
Capacité d'approvisionnement :
100000 pièces/mois
Délai de livraison :
35 jours
Packaging Details :
CTN ou personnalisé
le matériel :
Noir ou sur mesure
Taille :
standard
Emballage :
CTN ou personnalisé
moteur :
Moteur pas à pas
Phases :
2 à 4
Moteur pas à pas :
Moteur pas à pas à 4 fils
Le couple est élevé :
petit moteur pas à pas à couple élevé
Construction :
P.M.
Nom :
Moteur linéaire à pas
Définition

Moteur pas à pas linéaire 1.8° 42HS Moteur pas à pas hybride biphasé Spécifications générales Angle de pas 1.8° Hausse de température Température ambiante maximale de 80°C -20°C à +50°C



1. 1.8° 42HS Moteur hybride pas à pas biphasé Spécifications générales





Nom de l'article Les spécifications
Angle de pas 10,8°
Hausse de température 80°C maximum
Température ambiante -20°C à +50°C
Résistance à l'isolation 100 MΩ min., 500 VDC
Résistance diélectrique 500 VAC pendant une minute
Le jeu radial de l'arbre 0.02 Max. (450 g de charge)
Joue axiale de l'arbre 0.08 Max. (450 g de charge)
Max. force radiale 75N (20 mm de la bride)
Force axiale maximale 15N



2Spécification électrique:



Le numéro de modèle. Angle de pas (°) Longueur du moteur (L) mm courant /phase (A) Résistance /phase (Ω) Inductance/phase (mH) Le couple de maintien (N.m.) # de Leads Le couple de freinage (g.cm) Intérêt du rotor (g.cm) Masse (kg)
Pour les produits de l'annexe I, le paragraphe 1 est remplacé par le texte suivant: 1.8 41 2.8 0.7 1.4 0.55 4 250 150 0.47
Pour les produits de la catégorie 5A 1.8 51 2.8 0.83 2.2 1.01 4 300 230 0.59
autres produits de l'industrie du verre 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
autres produits de l'industrie de la construction 1.8 64 2.8 0.8 2.3 1 4 400 300 0.75
Pour les produits de la sous-culture 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
Pour les produits de la catégorie 1 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
autres produits du secteur de la fabrication 1.8 100 4.2 0.75 3 3 4 1100 700 1.3
autres produits de l'industrie du verre 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4





Tableau des spécifications de la tige de vis

Diamètre de vis (mm) Le plomb à vis (mm) La hauteur de l'enroulement (mm) Parcours par étape (mm)
Tr8 1 1 0.005
Tr8 10 2 0.05
2 2 1 0.01
12 2 - 0.06
3 1.5 - 0.015
14 2 - 0.07
4 2 - 0.02
8 2 - 0.04
Tr10 2 2 0.01
Tr12 2 2 0.01
3 1.5 - 0.015
3 3 - 0.015
4 2 - 0.02
8 2 - 0.04
10 2 - 0.05
12 2 - 0.06

3Les dimensions:Unité = mm)

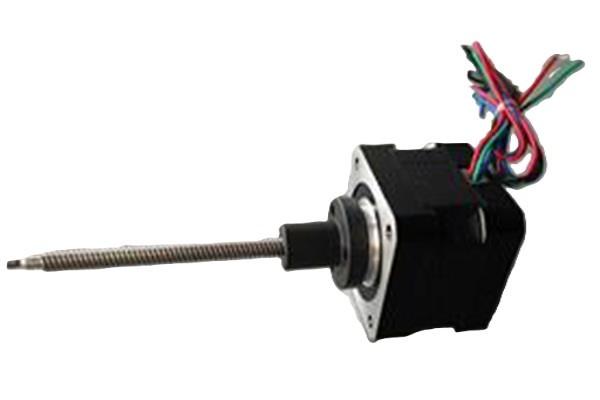

1,Moteur d'arbre extérieur



Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé

螺母/Noix: 1.POM螺母/POM Noix
2. scie de cuivre/noix de cuivre

Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé

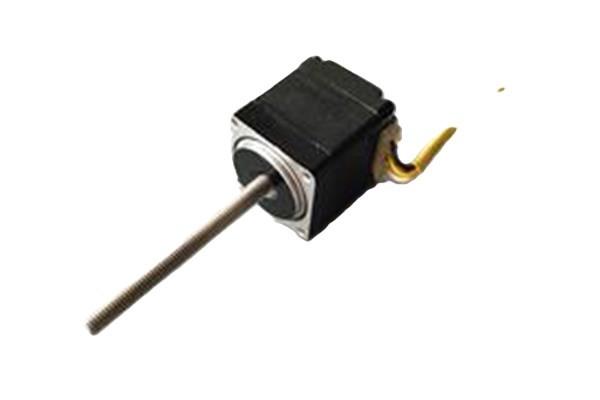

2,Moteur non captif

Moteur pas à pas linéaire hybride 1,8° 42HS Moteur pas à pas à deux phases à couple élevé
