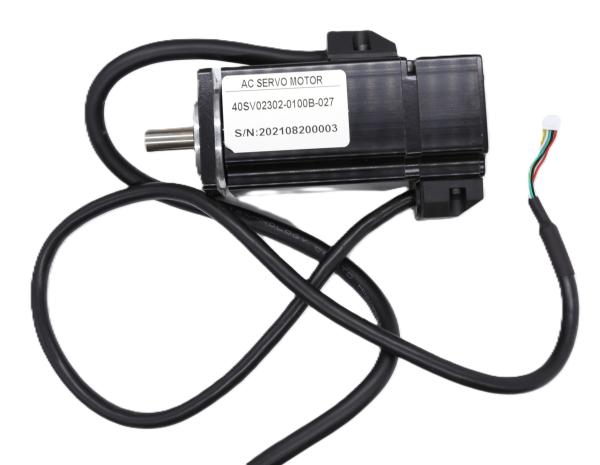

Moteur servo-étapeur à courant continu à courant nominal 24VDC
Moteur servo-étapeur à courant continu à courant nominal 24VDC
Moteur servo-étapeur à courant continu à courant nominal 24VDC
Moteur servo-étapeur à courant continu à courant nominal 24VDC
Les spécifications
Numéro de modèle :
40SV(D)02302-0050B
Lieu d'origine :
Chine
Quantité minimale de commande :
10 000 pièces
Conditions de paiement :
L/C, T/T, D/P
Capacité d'approvisionnement :
100,000 pièces/mois
Délai de livraison :
avec dans 35 jours
Packaging Details :
emballés avec du CTN
Matériel :
Noir ou personnalisé
Nom :
Servomoteur
Taille :
Standard
Emballage :
CTN ou personnalisé
Phase :
2 ~ 4
Moteur pas à pas :
4 moteurs pas à pas de métro
couple élevé :
Petit couple de moteur pas à pas
Moteur :
Moteur pas à pas
Construction :
PM
Définition
40SV(D)02302-0050B Puissance nominale P W 50 couple nominal T N·M 0.16 Voltage nominal U VDC 24 Courant nominal I A 3.5 Vitesse nominale N rpm 3000

MoteurModèle:40SV ((D) 02302-0050B tmoteur servo-pas simple à deux phases-Les États membres doivent veiller à ce que les autorités compétentes de l'État membre d'accueil respectent les règles en vigueur.



Spécification générale:



Voici les paramètres des spécifications techniques convertis en anglais:

Attribut Unité Paramètre
Puissance nominale W 50
Le couple nominal Nom 0.16
Voltage nominal VDC 24
Courant nominal Une 3.5
Vitesse nominale Rpm 3000
Nombre de paires de pôles - 4
Le couple maximal instantané Nom 0.32
Courant maximal instantané Une 7
Vitesse maximale Rpm 5400
Résistance de ligne Oh 0.68
Inductivité de ligne mH 0.38
Intérêt du rotor 0.036
Constante du champ électromagnétique arrière V/krpm 3.1
Constante du temps électrique ms 0.56
Longueur (y compris le frein)* mm 80 (108)
Classe d'isolation - F (155°C)
Classe de protection - IP54 (personnalisable à la demande du client)
Température de fonctionnement °C -20°C à 40°C
Environnement - Température ambiante: -20°C à 40°C; Humidité relative: < 90%; Altitude: < 1000 m



En ce qui concerne les produits représentatifs, les produits de demande spéciale peuvent être fabriqués selon la demande du client.

Les dimensions:

Moteur servo-étapeur à courant continu à courant nominal 24VDC

Moteur servo-étapeur à courant continu à courant nominal 24VDC

Diagramme de câblage:接线图)

Moteur servo-étapeur à courant continu à courant nominal 24VDC

Moteur servo-étapeur à courant continu à courant nominal 24VDC

矩频特性曲线 (en anglais seulement)La courbe caractéristique de couple-fréquence:

Moteur servo-étapeur à courant continu à courant nominal 24VDC
