Entièrement automatiquec machine de laminage à rouleaux de canaux à struts pour plusieurs tailles

La machine de formage en laminage de canaux de traction entièrement automatique pour de nombreuses tailles est conçue pour rendre les canaux de traction en lot entièrement automatiquement par contrôle PLC de nombreuses tailles changeantes.Différent de la machine traditionnelle de fabrication de canaux de tractionDans la partie suivante, prenez quelques profils de dessin par exemple, puis vérifiez comment est la machine de canal de soutènement conçu.

Si pour l'ancienne conception, toutes les tailles ci-dessus ne peuvent pas être fabriquées par une seule machine. Même si nous avons besoin de changement rapide ou de réglage par espaceur. Il faut des ingénieurs professionnels pour l'utiliser.Ou ça va coûter cher et prendre du temps à changer.Afin de résoudre ce problème, nous développons la nouvelle machine: changement de taille entièrement automatique par contrôle PLC, ce qui signifie que toutes ces tailles pourraient être fabriquées par une seule machine, changements de tailles de contrôle PLC.Tout ce dont vous avez besoin pour changer la lame de coupe pour différentes tailles.

 Entièrement automatiquec débit de travail de la machine de formage par laminage du canal de traction:

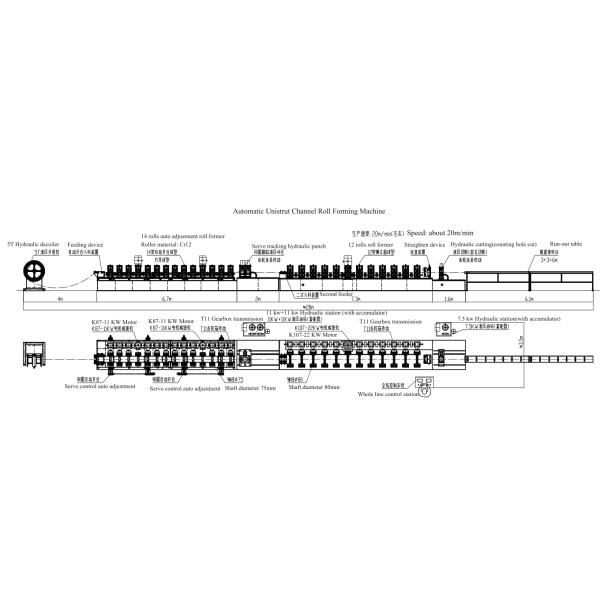

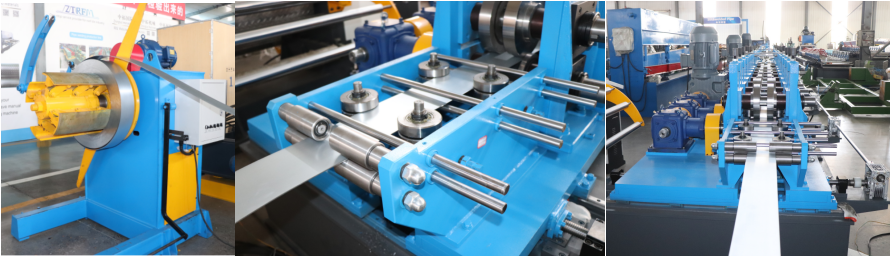

5 ton hydraulic decoiler--leveling part---14 roller station rolling forming machine--online punching by servo motor--> rolling forming part for height--> servo tracking shearing--receiving table or stacker.

Caractéristiques duautomatiquec machine de laminage de canaux à traction:

1La vitesse de travail peut atteindre 20 à 35 mètres par minute.

2Le punching en ligne, rapide, économe en coûts et plus beau sur la partie de punching.

3- Changement de taille entièrement automatique par contrôle PLC, facile à utiliser.

4- Boîte de vitesses, durable rapide et longue durée d'utilisation.

5. cadre de moulage d'épaisseur de 45 mm durable et longue durée d'utilisation.

6Un empilage automatique, facile à utiliser, économisant du travail.

Vérifiez plus de détails sur la machine de formage à rouleaux de canal de support

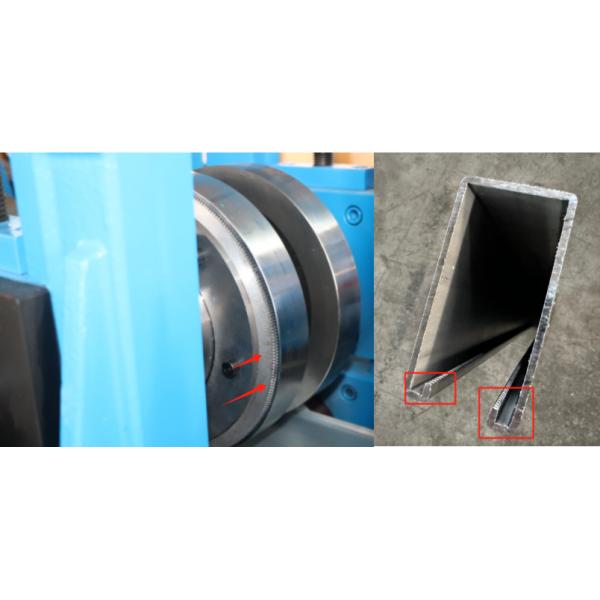

Nom de l'entreprise: si vous avez besoin d'ajouter le logo sur le profil, nous pouvons ajouter

Si vous voulez ajouter le zig-zag sur le profil, nous pouvons ajouter pour vous aussi.

Le logo pourrait être fait ici aussi.

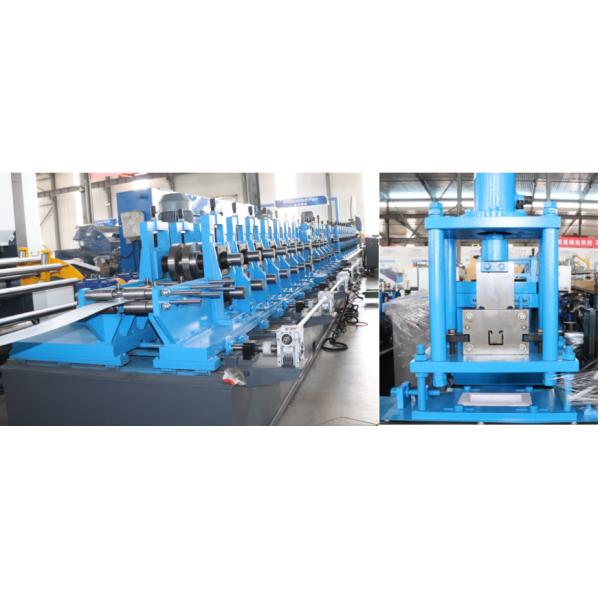

Percussion en ligne avec servo-moteur:

Comparé au poinçonnage CNC, ce type est beaucoup plus petit et facile à utiliser.

En collaboration avec la machine de formage par laminage principale, un PLC peut contrôler l'ensemble des travaux.

Nous pouvons concevoir 6 perforations en une fois, ou 12 perforations, selon la vitesse dont vous avez besoin.

Mais si vous aimez utiliser le poinçonnage CNC, nous pouvons faire pour vous aussi.

Comment faire des tailles changées entièrement automatique pour le profil de roulement de la machine de formage de canal de soutien?

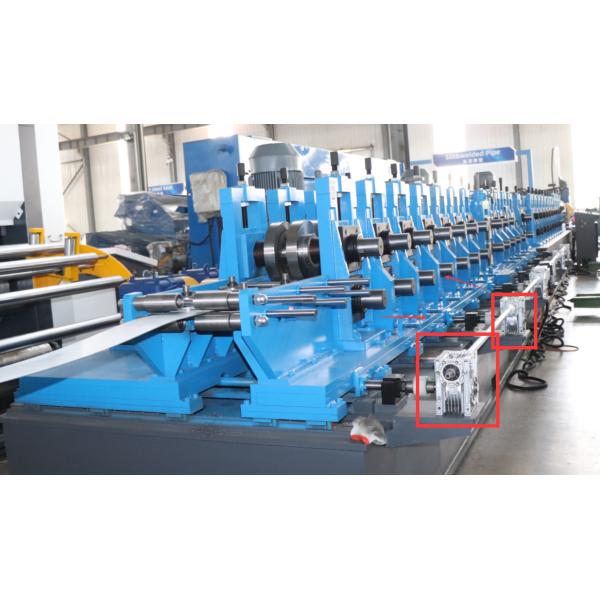

1Pour les changements de largeur et de hauteur, tout est contrôlé par les servo-moteurs.

2Les servomoteurs sont contrôlés par le PLC.

3Les rouleaux conçus sont durs mais séparés, les rouleaux à ruban.

4. machine conçue avec un système de refroidissement à l'eau, même si la vitesse élevée ou les tailles changeant de statut, également durable et frais.

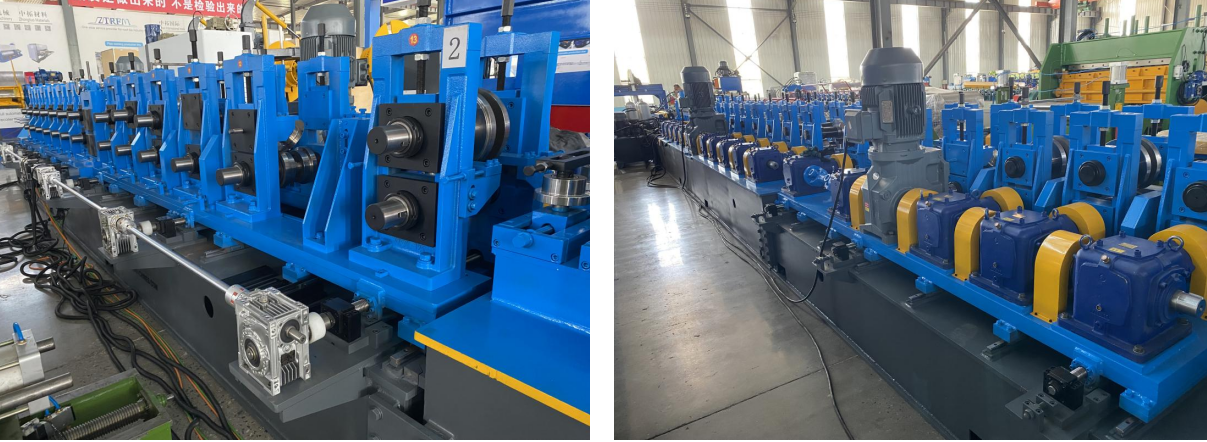

5L'arbre est linéaire, le cadre se déplace le long de l'arbre, de sorte que la largeur et la hauteur sont réglables.

Partie de commande PLC:Nous allons lister toutes les tailles dans le PLC pour vous de choisir ou vous pouvez entrer les tailles que vous voulez faire

Et alors le cadre de la machine se déplacera automatiquement.

Entièrement automatiquec vidéo de fonctionnement de la machine de formage par laminage du canal de traction pour référence:
