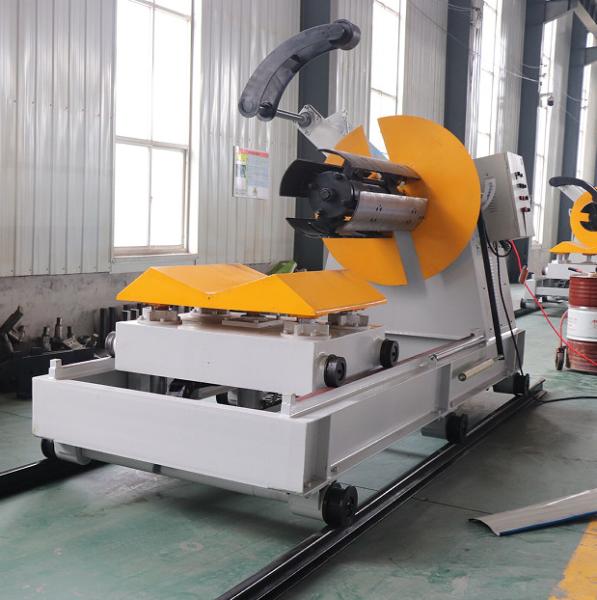

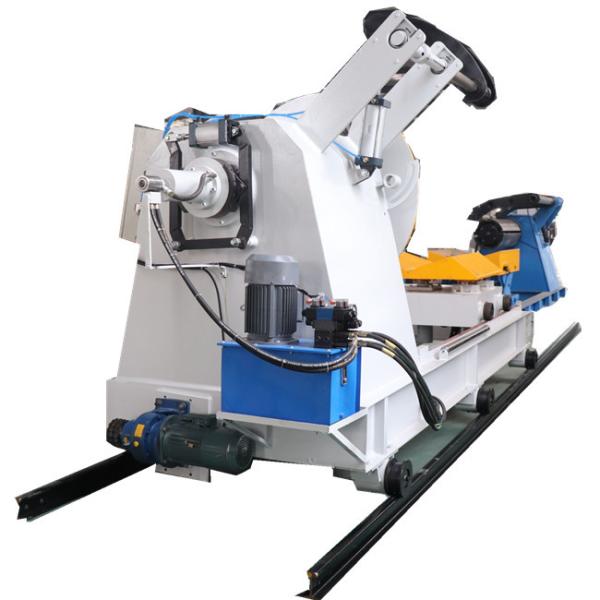

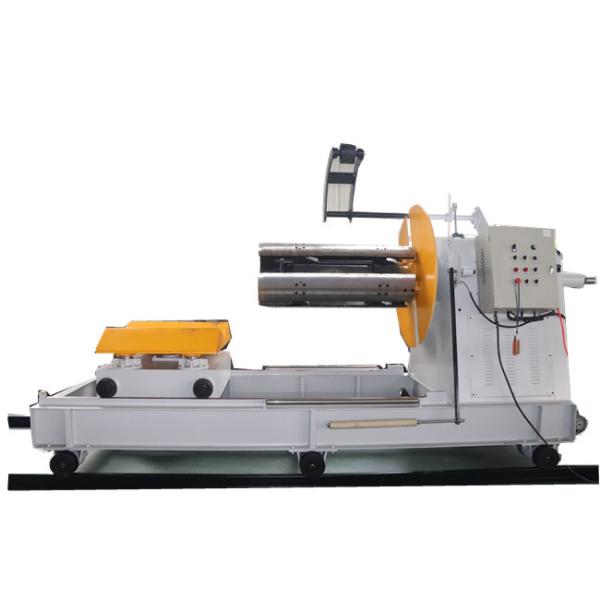

Decoiler hydraulique automatique mobile avec la voiture de chargement

Un uncoiler hydraulique, qui soutient le plat de bobine et fournit la tension à la bande en acier, se compose de cadre, axe principal, tambour d'expansion et de contraction, et dispositif de freinage.

a) Cadre principal : Fait des sièges forgés et soudés d'incidence faits d'acier de section, plaque d'acier A3, et # acier 45, et soumis au traitement recuisant et qualitatif sans déformation ; Deux sièges de rapport sont ennuyés immédiatement pour assurer la concentricité de l'installation d'axe et pour empêcher la fin de bande radiale.

b) Axe : Fait d'une perceuse en acier du rond 40Gr avec un diamètre de 85mm par le trou, éteint et gâché, et alors finement tourné. La taille en activité a un diamètre de 190mm et une capacité porteuse de 15 tonnes.

c) Tambour d'expansion et de contraction : adoptez le type forme va-et-vient de glisseur de tambour d'expansion ; Quatre plats incurvés et une paire de glisseurs de coupure linéaires, avec une augmentation ou une diminution Ф 460~ Ф 520 de diamètre ; La longueur de travail efficace est 1300mm, et le mandrin global assure la concentricité du tambour pendant l'expansion et la contraction. La surface du tambour est plaquée avec du chrome dur.

d) Dispositif de frein : adopte les composants pneumatiques de frein à disque, avec la force de freinage réglable. En se garant, le frein est serré, et en conduisant, le frein est tiré pour s'assurer qu'il ne se desserrera pas pendant les états de réserve et de démarrage, pour éviter de rayer la surface de conseil pendant se desserrer.

e) Énergie hydraulique : mandrin va-et-vient d'expansion et de contraction : modèle et spécifications de cylindre hydraulique : FA Ф cent vingt-cinq × 130mm, suivre la méthode d'approvisionnement en pétrole de joint tournant ; Pression soulevant le × du cylindre hydraulique fa Ф soixante-trois 600 millimètres.

Aujourd'hui nous présenterons un decoiler hydraulique de nouvelle conception avec la voiture de chargement, il pouvons seul déplacer le rail. Quant à la longueur de rail nous pouvons concevoir tant que vous avez besoin.

Plus de détails du decoiler :

1. Avec le bras pressant, la bobine n'épluchera pas quand long et large.

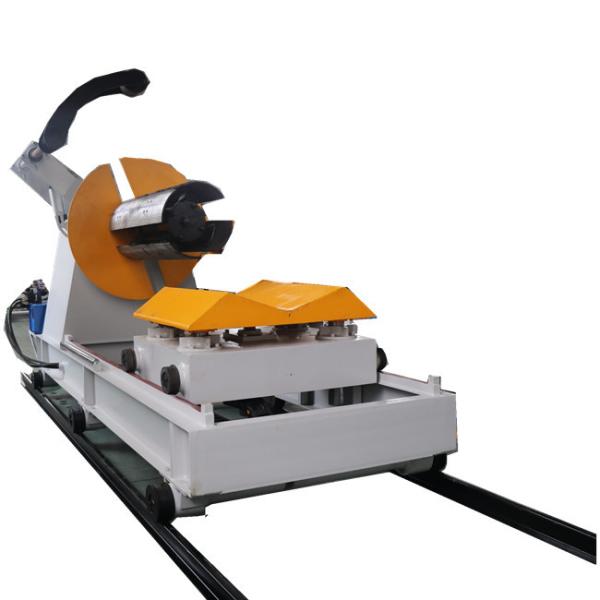

2. La voiture de chargement pour télécharger la bobine à l'axe exactement et facilement.

3. Le frein peut protéger la sécurité de travailleur quand fonctionnement de grande vitesse.

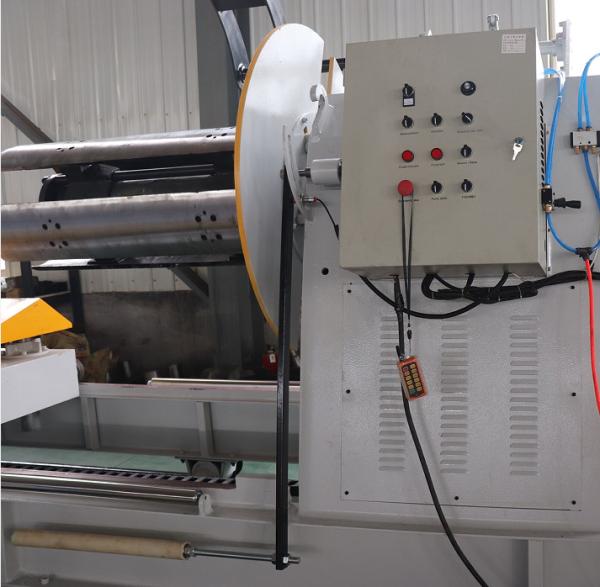

4. Le PLC peut vous aider à ajuster la vitesse facilement.

Voici la vidéo l'essai de decoiler pour votre référence :
