Machine de formage de feuilles de panneau "sandwich"

Nous avons une nouvelle machine de conception, qui peut être utilisée ou pour faire à panneau "sandwich" la feuille inférieure et pourrait également être employée pour faire à largeur les panneaux de mur réglables de Propre-pièce dans le groupe entièrement automatiquement. La machine de formage de feuilles de panneau "sandwich" composent et les feuilles inférieures pour le panneau "sandwich" isolé.

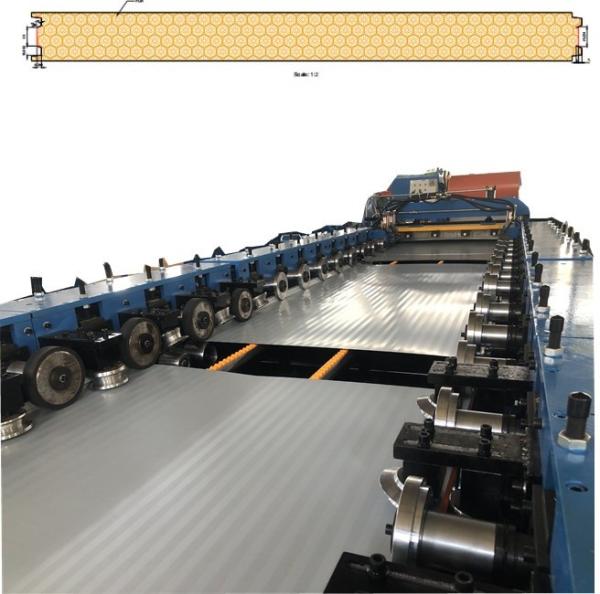

Le panneau discontinu a rempli polyuréthane utilisé pour les panneaux isolés de bâtiment de mur et de toit, les portes de garage, les portes d'entrée, et les refroidisseurs de réfrigération. Cela signifie composent d'abord et la feuille inférieure, prennent alors des feuilles aux lignes isolées discontinues de panneau "sandwich" pour compléter le polyuréthane pour le panneau "sandwich". Voici quelques profils de dessin populaires pour votre référence :

Quant au profil avec le métal gravant en refief ou sans, qui dépend de vous. Les rouleaux de gaufrage sont réglables.

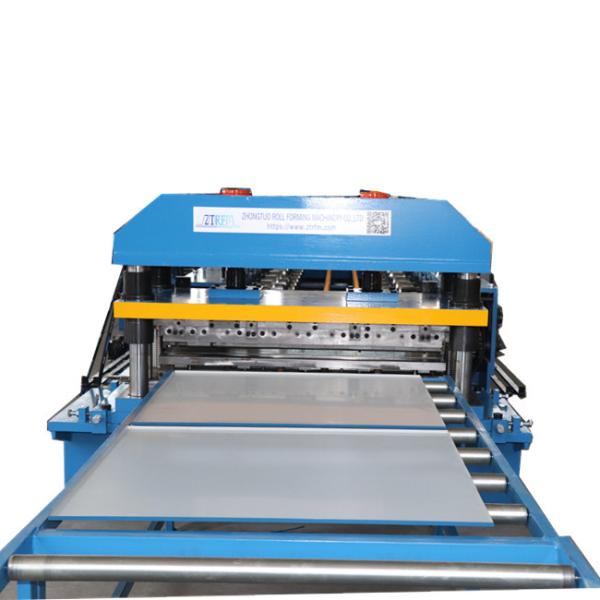

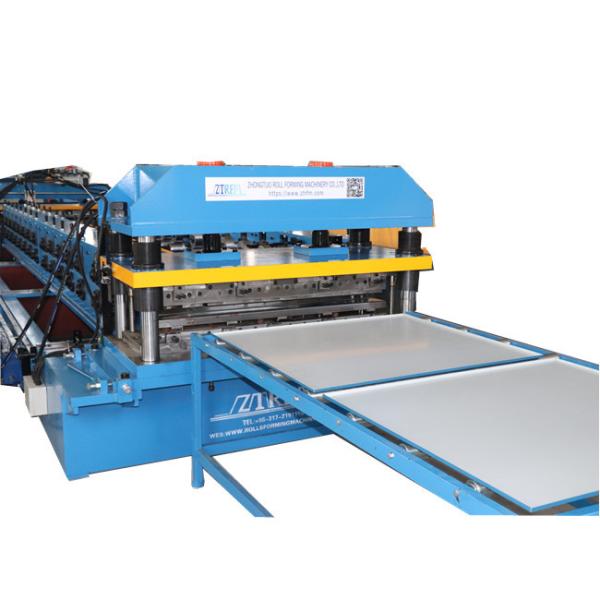

Images de produit fini :

Pour ces deux profils pourrait être fait par une machine, vous pouvez choisir à avec le recourbement ou sans.

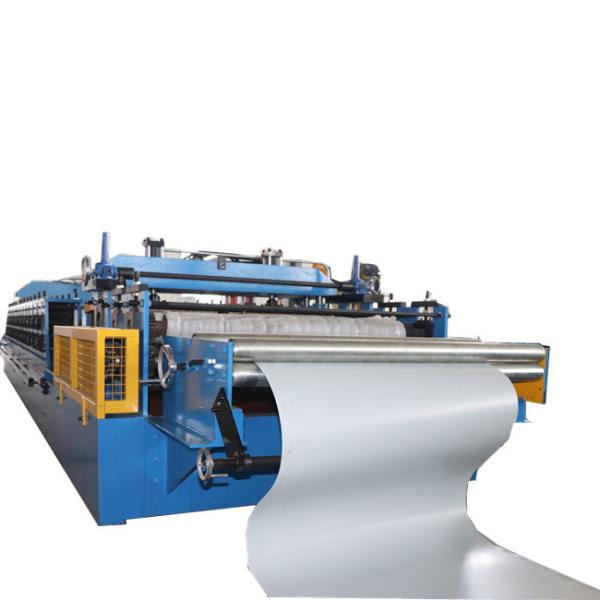

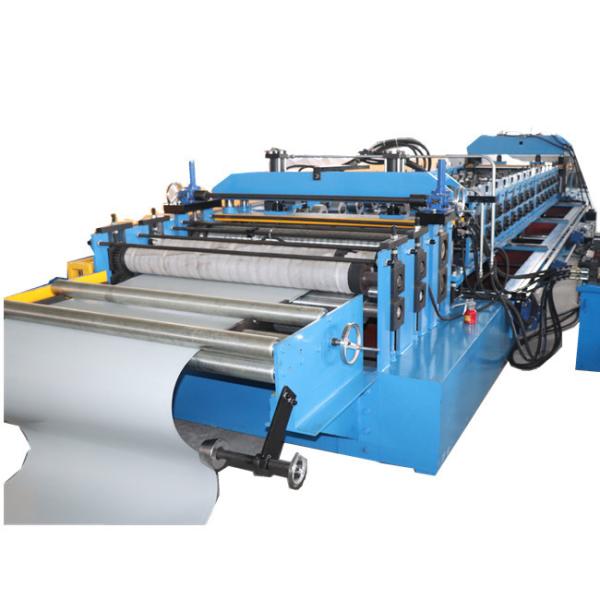

Machine de formage de feuilles de panneau "sandwich"

Composition d'équipement de machine de formage de feuilles de panneau "sandwich" :

L'équipement comprend les pièces suivantes : un support d'alimentation automatique hydraulique de 6 tonnes avec un chariot, un dispositif de bâche de film, un dispositif de guide, une perforatrice, une perforatrice, un dispositif de coupure, un système de formation (mouvement horizontal), une coupe et un dispositif de pliage (en U), un dispositif de soutien matériel, un circuit hydraulique, et un système de contrôle électrique

Paramètres techniques

Plaquez les spécifications et le matériel : bobine en acier colorée par ordinaire, force : 235-345Mpa ;

Épaisseur : La couleur a enduit le conseil 0.4-0.8mm, dévoilé (voir le diagramme de forme de conseil pour des détails)

Formant la vitesse autour de 20m/min (réglable)

Alimentation électrique : Puissance de moteur principal : 7.5kw moteur, puissance hydraulique de moteur : 5.5KW avec le refroidissement à l'air

Formation du système : Le renfort peut être pressé ou pas (0.4-0.8mm), avec trois types de deux ensembles de rouleaux

Le support de chargement hydraulique peut charger jusqu'à 8 tonnes

Capacité de chargement maximum de support de chargement mécanique : 6 tonnes

Type de la structure H350x175 de centre serveur châssis en acier avec la taille de jambe de 200mm et structure globale de panneau de mur de côté simple de 20mm double (voir le diagramme semblable de machine)

Système de contrôle : PLC de Mitsubishi et écran tactile, ou convertisseur de fréquence de Yaskawa,

PLC de Siemens et écran tactile

Coupure de la méthode : coupe de longueur fixe après la formation

Condition d'alimentation d'énergie : 380V/50HZ/3Phase

Dispositif de couverture coulissant longitudinal global de maille pour la protection de sécurité

Couleur blue+yellow de machine

Avantages de machine de formage de feuilles de panneau "sandwich" :

1. Contrôle réglable de PLC de largeur.

2. Après ajustement de quelques rouleaux, deux profils ont pu être faits.

3. Avec graver et sans réglable.

4. Avec filmer le dispositif.

5. Avec le decoiler automatique, facile à travailler.

6. Coupez le coin et faites la formation de roulement de forme de boîte.

7. Un bon nombre de rouleaux latéraux pour former le coin également avec la couverture et puis elle en caoutchouc n'endommageront pas la surface de la bobine.

Vidéos fonctionnantes de machine de formage de feuilles de panneau "sandwich" pour votre référence.
