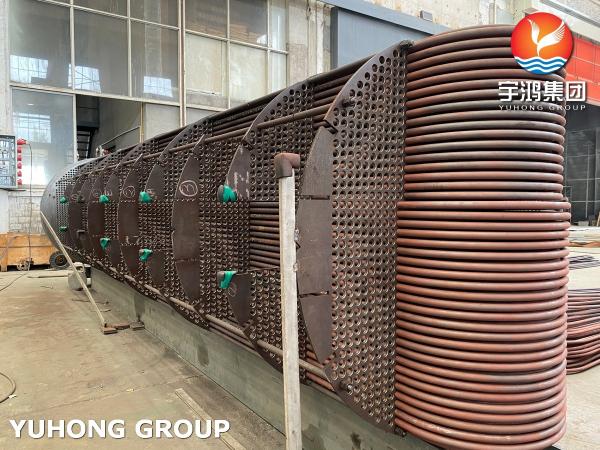

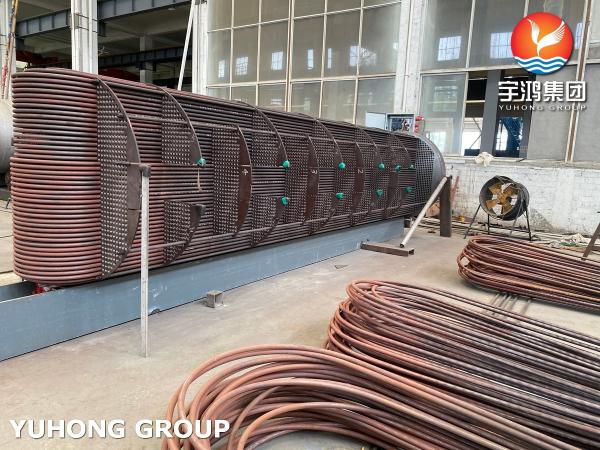

Échangeur de classe R TEMA: groupe de tubes sans soudure en acier au carbone, 1,5 × hydrotest par ASME Sec VIII



Échangeur de chaleur TEMA de classe R en acier au carbonerépond à des exigences strictesPartie VIII de l'ASMEetTEMADes normes qui assurent la sécurité, la fiabilité et les performances à long terme dans des environnements industriels exigeants.



1. Avantages des groupes de tubes en acier au carbone

Caractéristique Les avantages
Résultat rentable Réduction des coûts du projet.
Résistance mécanique élevée Convient pour les applications à haute pression.
Conductivité thermique Propriétés de transfert de chaleur efficaces.
Saldabilité Plus facile à fabriquer et à réparer.
Résistance à la corrosion (avec HIC) Résistant à la dégradation dans des environnements H2S humides.
La polyvalence Dans le pétrole et le gaz, la pétrochimie et la production d'énergie.

2. ITP (plan d'inspection et d'essai) pour les ensembles de tubes en acier au carbone

Étape n° 1. Scène Critères d'acceptation Témoin/Examen
1 Inspection des matières premières Normes ASTM ou ASME QC, inspecteur tiers
2 Vérification des dimensions du tube Dessin de conception et tolérances Le QC
3 Inspection des feuilles de tubes Conformément aux exigences de l'ASME Sec VIII Le QC
4 Soudures de tôles de tubes entre tubes Normes de la section IX de l'ASME Inspecteur tiers
5 Montage de la barrière et du support Spécifications de la classe R de TEMA Le QC
6 Test hydrostatique Aucune fuite ou chute de pression Inspecteur autorisé, client.
7 Inspection finale Normes TEMA Client, inspecteur tiers
8 Approbation de la documentation Documentation complète et précise Le client, QC.

3Exigences et procédure d'essai hydrostatique

Exigences essentielles:

  • Norme d'essai: ASME section VIII division 1.
  • Pression: 1,5 fois la pression de travail de conception.
  • Temps d'arrêt- 2 heures, habituellement.

Procédure d'essai:

  1. Préparation:

    • Montez le faisceau de tubes et assurez-vous que toutes les ouvertures sont scellées avec des bouchons ou des bouchons appropriés.

  2. Précipitation:

    • À l'aide d'une pompe hydraulique calibrée, augmenter progressivement la pression jusqu'au niveau d'essai requis (1,5 fois la pression de conception).

  3. Période d'attente:

    • Vérifiez toutes les soudures, connexions et surfaces pour détecter les fuites ou les déformations visibles

  4. Dépressurisation:

    • Après la durée de l'essai, relâcher lentement la pression afin d'éviter d'endommager le faisceau de tubes.

  5. Inspection après l'essai:

    • Enregistrer les résultats des essais et préparer un rapport détaillé d'hydrotest pour approbation par le client
