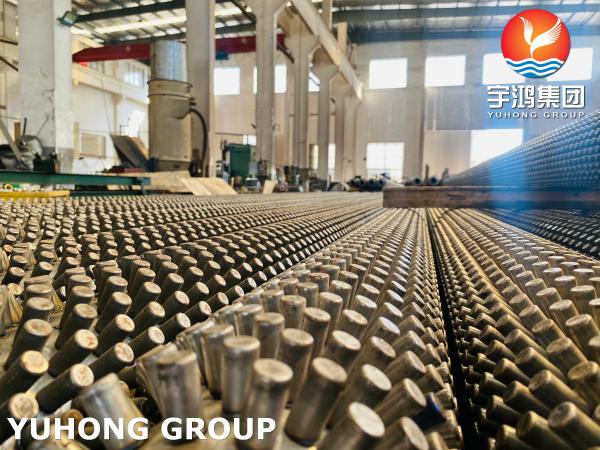

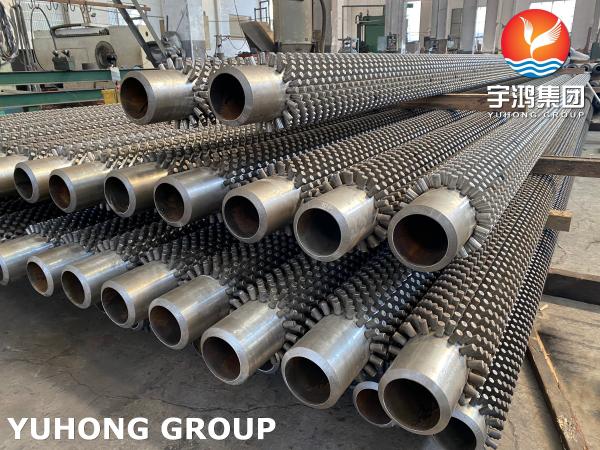

Tube à ailettes à goujons HFW : tube de base ASME SA213 TP347H avec goujons en acier à 11 % de Cr pour réchauffeur à foyer

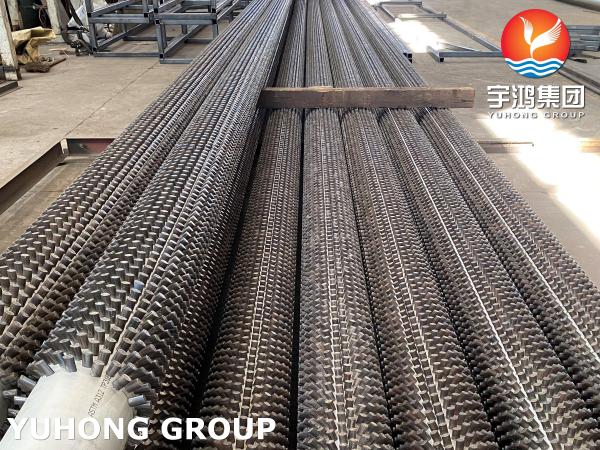

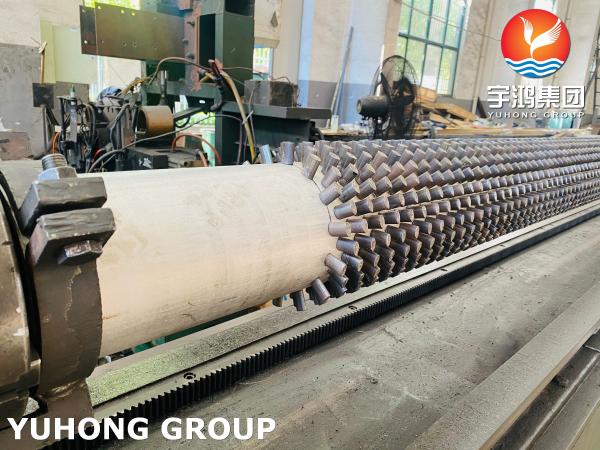

Tube à ailettes à goujons est fabriqué en enroulant une bande d'ailettes continue en spirale sur le tube. Le soudage par résistance HF utilise généralement une fréquence de 400 kHz. L'ailette est enroulée autour du tube et soudée en continu. La bande d'ailette est enroulée en spirale sur le tube et soudée en continu par un procédé électrique à haute fréquence sur le tube de base le long de la racine en spirale. La bande d'ailette est maintenue sous tension et confinée horizontalement lorsqu'elle est moulée autour du tube, ce qui garantit que la bande est en contact étroit avec la surface du tube de base. Le soudage continu est appliqué au point où la bande d'ailette commence à se courber autour du diamètre du tube à l'aide du procédé de soudage à l'arc sous gaz.

Pour un tube ou une taille de tube donnée, la surface d'échange thermique requise par unité de longueur de tube peut être obtenue en déterminant la hauteur d'ailette, l'épaisseur d'ailette et/ou le nombre d'ailettes par mètre de longueur appropriés.

Détails du tube de base

• Diamètre du tube: 25 mm OD min à 219 mm OD max
• Épaisseur du tube: Minimum 2 mm jusqu'à 16 mm
• Matériau du tube: Acier au carbone, acier inoxydable, acier allié, acier Corten, acier duplex, acier super duplex, Inconel, High Chrome High Nickle et Incolloy, matériau CK 20 et quelques autres matériaux.

Détails des ailettes

• Épaisseur des ailettes: Min. 5 mm à Max. 20 mm
• Hauteur des ailettes: Min 0,25 po (6,35 mm) à Max. 1,5 po (38 mm)
• Densité des ailettes: Min 43 ailettes par mètre à Max. 287 ailettes par mètre
• Matériau: Acier au carbone, acier inoxydable (ss304, 11Cr, 13 Cr), acier allié, acier Corten, acier duplex et Incolloy.

Caractéristiques des tubes à goujons

• Compact car il prend peu de place
• Très durable
• Préféré aux tubes à ailettes en tant que système de transfert de chaleur
• Plus performant

Les tubes en acier sans soudure sont principalement utilisés dans les chaudières et les fours. Principalement utilisés dans les environnements corrosifs. Dans l'industrie pétrochimique, le pétrole brut plus dense passe à travers le tube à pointes. La chaleur est générée à l'extérieur du tube. À l'autre extrémité du tube, nous obtenons le produit liquide, qui est ensuite envoyé pour traitement.

Les tubes à goujons sont également utilisés dans les chaudières à tubes d'eau. Ils aident à chauffer l'eau. Les tubes à goujons sont de forme ovale et sont soudés à la chaudière.

L'utilisation de tuyaux filetés réduit l'utilisation de tuyaux nus, car la surface d'échange thermique d'un tuyau fileté peut remplacer la surface d'échange thermique de 4 à 10 tuyaux nus.

Les tubes filetés peuvent être utilisés lorsque des combustibles agressifs sont utilisés et peuvent endommager l'environnement. Pour éviter la corrosion, la surface extérieure du tuyau à goujons peut être recouverte ou traitée avec une couche protectrice.

Les tubes rivetés sont également utilisés dans les chaudières à carbonate de soude et les réacteurs à lit fluidisé, car ils minimisent l'érosion.

Ils sont également utilisés dans les aciéries, les refroidisseurs d'air, les centrales électriques, les échangeurs de chaleur, etc.

Taille et matériau des tuyaux à goujons

Application

Industrie de l'énergie

• Surchauffeurs et resurchauffeurs de chaudières: Avec une excellente résistance aux températures élevées et à la corrosion, ils résistent à l'érosion par la vapeur pour améliorer l'efficacité du transfert de chaleur pour la production de vapeur à haute température.
• Économiseurs: Augmenter la surface d'absorption de chaleur pour récupérer la chaleur perdue des gaz de combustion, améliorant ainsi le rendement thermique de la chaudière.

Industrie pétrochimique

• Fours: Appliqués dans les sections rayonnantes et convectives des fours de chauffage, fonctionnant de manière stable à haute température, pression et dans des milieux corrosifs pour chauffer les fluides de procédé.
• Fours de chauffage et de traitement thermique: Utilisés comme éléments chauffants, résistant à l'érosion des gaz de combustion à haute température pour assurer un chauffage stable pour le traitement des métaux.

Industrie du papier

• Digesteurs de pâte: Fonctionnent comme des éléments chauffants dans des environnements à haute température et à forte alcalinité pour faciliter la cuisson de la pâte et améliorer l'efficacité de la production.
• Équipement de séchage à la vapeur: Transférer la chaleur de la vapeur pour sécher le papier rapidement, améliorant ainsi la qualité du produit.

Autres domaines

• Transformation des aliments: Utilisé dans les équipements de chauffage pour la cuisson, la cuisson à la vapeur et le séchage afin de maintenir la qualité des aliments.
• Aérospatiale: Appliqué dans les composants nécessitant une dissipation thermique élevée, tirant parti des structures d'ailettes pour améliorer l'efficacité thermique dans les moteurs d'avions et les pièces connexes.
