Chaîne de production de panneau "sandwich" d'unité centrale de l'épaisseur 16mm de la largeur 380mm pour le mur extérieur

Un ensemble de machine écumante d'unité centrale

Un ensemble de section de mélange de composant de l'unité centrale deux et de injection liquide pour écumer : elle adoptent la pompe à haute pression. Elle ont le système de contrôle de température et le système de contrôle niveau du matériel. Le réservoir du matériel est au sujet des réservoirs de 300L. /Two. L'injection de la proportion est A : B=1 : 125 (A : B noir : blanc).

Coupe : piston pneumatique conduisant, coupe directe par l'intermédiaire de table de glissement

Système de commande électronique : système de commande de PLC de plein-fréquence.

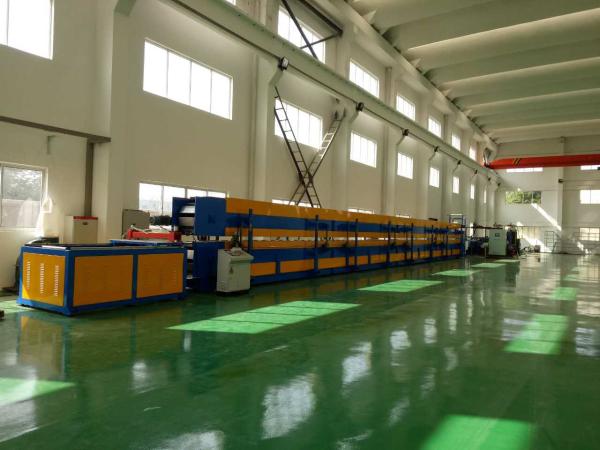

Machine de convoyeur d'unité centrale

1. Le panneau "sandwich" d'unité centrale doit être transporté par le double bloc en aluminium.

2. La longueur de la machine de CEINTURE est environ 24m, qui se compose du bâti supérieur et du cadre inférieur, chaque cadre a deux sections.

3. La largeur du conseil en caoutchouc est 1mm, la gamme d'ajuster la distance entre le conseil en caoutchouc supérieur et inférieur : 300-500mm.

Panneau coupant automatiquement le système

1. La coupe adopte dépister la coupe.

2. La scie de bande (ou piloter la scie) de la découpeuse peut déplacer transversalement 1000mm, mouvements de découpeuse longitudinalement et transversalement le long de la manière de glissière.

3. La découpeuse adopte la bande unilatérale de lame a vu la façon, coupant et tournant après coupure. La coupe a vu peut tourner, ainsi coupant dans deux directions est réalisable.

4. Il y a système de serré-pressing de panneau (pneumatique) dans la découpeuse ;

5. Il y a limiteur d'emplacement pour limiter le mouvement longitudinal et transversal de la découpeuse.

Photo témoin pour la référence :

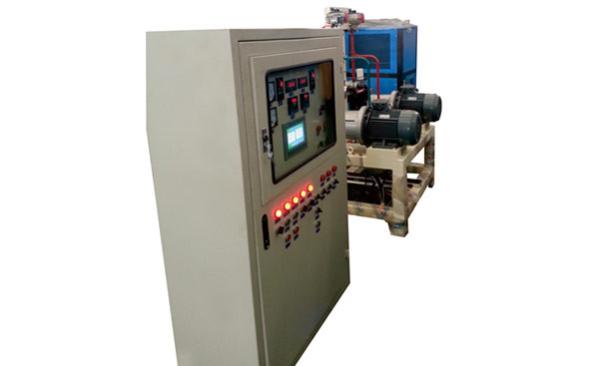

1. Machine de distribution de mousse de la basse pression P.U. accomplir : TENSION : TRIPHASÉ, 380V, 50HZ

2. ensemble 2 de pompes montées avec les moteurs distincts

3. 1 ensemble de panneau d'opérateur d'écran tactile avec les graphiques et les messages d'alarme synoptiques et 1 ensemble de PLC

4. ensemble 2 de transducteurs d'écoulement

5. ensemble 2 de réservoir revêtu d'acier au carbone pressurisé 300 par litres

6. 1 ensemble de système de contrôle de température pour chaque réservoir

7. 1 ensemble de tête de mélange de 2 composants : la vitesse de tête de mélange peut être ajustée steplessly.

8. Section d'injection : elle peut également ajusté vers l'arrière gauche, droit, avant ou. Il y a rail pour tout le mouvement.

1 : Largeur de bobine : largeur 500mm efficace maximum : 360 et 200mm

2 : vitesse fonctionnante : 12-15m/min

3 : station de petit pain : 20 stations maximum

4 : matériel de rouleau : catégorie 45 en acier, polie et enduite du chrome

5 : matériel d'axe principal : le ﹟ 45 forgent le rouleau en acier de diamètre : Ф60mm

6 : alimentation secteur : 7.5KW maximum

7 : formation de l'épaisseur : 0.4mm-0.8mm, zinc et acier de couleur, G250Mpa

8 : Transmission : par les chaînes simples 1.2inch

9 : alimentation et guide : poli extérieur et enduit du chrome

10 : les pièces d'entraînement de machine adoptent pour protéger la couverture

11 : machine adopter la nouvelle station avec du chrome

12 : taille de machine principale : Approx.8750x1500x 1200 (millimètre) L X W X H

13 : poids : au sujet de 4000Kgs maximum

14 : couleur de machine : bleu (peut également choisir par demande de client)

15 : la machine devrait être avec quatre jambes (faites à partir du métal) dans 350mm
