Spécifications standard pour
Boulons en acier de haute résistance, classes 10,9 et 10.9.3, pour
L'acier de construction joint 1 (métrique)

Cette norme est publiée sous la désignation fixe A490M ; le nombre juste après la désignation indique l'année de
adoption originale ou, dans le cas de révision, l'année de la dernière révision. Un nombre entre parenthèses indique l'année de dernier reapproval.
l'epsilon placé au-dessus (“) indique une modification rédactionnelle depuis la dernière révision ou reapproval.
Cette norme a été approuvée à l'usage des agences du Département de la Défense des États-Unis


Acier allié de carbone moyen selon ASTM A490M

Matériaux et fabrication ASTM A490M
L'individu de finition colorent/ASTM noirs A490M

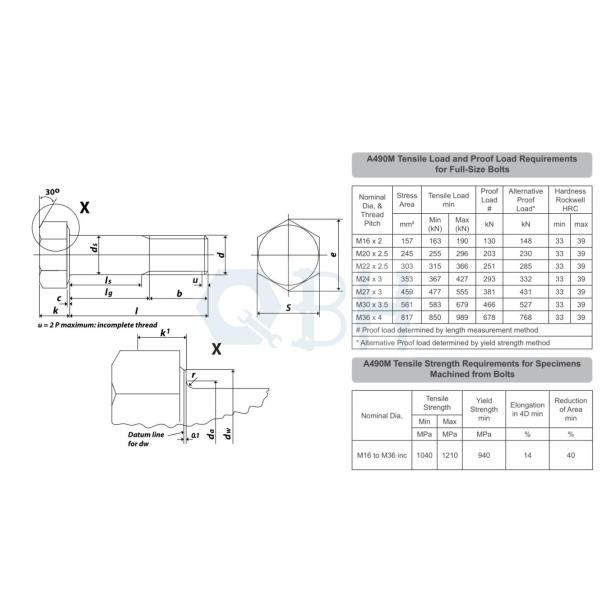

Propriétés mécaniques ASTM A490M

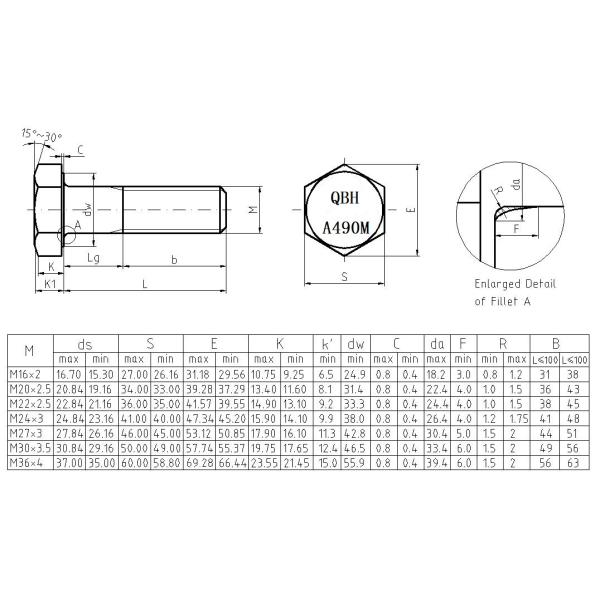

Dimensions et tolérances ASME B 18.2.3.7 M
Classe 6g de tolérance des fils ASME B1.13M
Exécution ASTM F788/F788M
Inspection ASTM A490M de particules magnétiques
Produit marquant ASTM A490M



Tolérance nominale de longueur de longueur
Jusque 50 au ± 1,2
Plus de 50 jusque 80 au ± 1,5
Plus de 80 jusque 120 au ± 1,8
Plus de 120 jusque 150 au ± 2,0
Plus de 150 ± 4,0

ASTM A490 et ASTM A490M sont des normes internationales d'ASTM pour les boulons structurels de sortilège lourd faits à partir de l'acier allié. La norme impériale est officiellement intitulée des spécifications standard pour les boulons structurels, l'acier allié, soumis à un traitement thermique, résistance minimale à la traction du ksi 150, alors que le (m) standard métrique est intitulé des spécifications standard pour les boulons en acier de haute résistance, classes 10,9 et 10.9.3, pour des joints d'acier de construction.

En 2016, les caractéristiques A325 et les A490 ont été officiellement retirés par ASTM et remplacés par ASTM F3125. Les boulons structurels du sortilège A325 et A490 lourd sont maintenant des catégories sous les nouvelles spécifications F3125.

Types de connexion

Il y a également trois types de connexion a défini :

• Sc : Une connexion critique de glissement.
• N : Un type de rapport connexion où les fils sont sur l'avion de cisaillement.
• X : Un type de rapport connexion où les fils ne sont pas sur l'avion de cisaillement.

Propriétés mécaniques

Ces boulons sont équivalents aux boulons d'ASTM A325 dans l'application et la géométrie, mais sont faits à un plus de haute résistance. Les catégories impériales sont faites selon les mêmes caractéristiques de force que la catégorie BD d'ASTM A354. Les catégories métriques sont faites selon les mêmes caractéristiques de force que la classe de propriété d'ASTM F568M 10,9. En outre, à la différence de leurs homologues plus faibles elles ne peuvent être enduites par galvanisation à chaud, dépôt mécanique, ou la galvanoplastie.

Puisque ces boulons sont conçus pour être utilisés dans des applications structurelles que la longueur filetée des boulons sont plus courte pour garder les fils hors du joint.





Inscriptions et forces principales pour les vis de chapeau à tête hexagonale métriques

Inscription d'identification de catégorie	Spécifications	Gamme de diamètre nominal [millimètres]	Force de preuve [MPA]	La limite conventionnelle d'élasticité (minute) [le MPA]	Résistance à la traction (minute) [MPA]	Dureté de noyau [Rockwell]
	Type 1 d'ASTM A490M	12-36	830	940	1040	C33-39
	Type d'ASTM A490M - 2 (retiré)
	ASTM A490M Type 3
