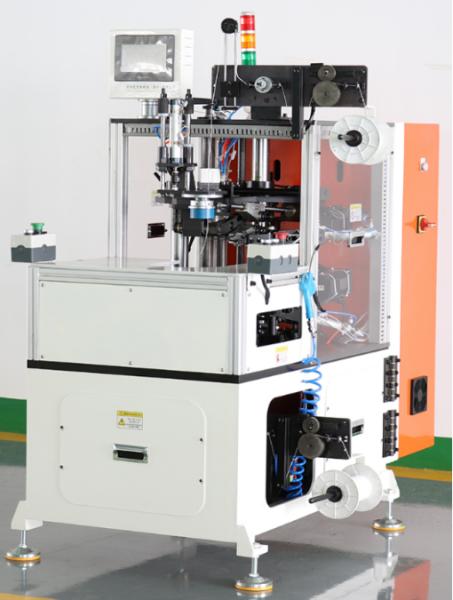

Machine de cerclage de bobines double face WIND-120-CL

1. Paramètre

2. Avantages de performance

Dents de protection pour assurer aucun dommage pour la doublure de la fente

1) La machine de cerclage de bobines double face se compose de la partie de base, de la partie crochet supérieure, de la partie crochet inférieure,

et de la partie alimentation en fil

2) La machine de cerclage adopte le contrôleur de mouvement Schneide pour contrôler le système servo,

et l'interface homme-machine facilite le réglage des paramètres;

3) Temps de cycle de laçage et de cerclage ≤ 1S/fente,

L'étanchéité du fil de cerclage répond aux exigences du client,

et la plage de mouvement ne dépasse pas 2 mm

4) Différentes épaisseurs de stator peuvent être rapidement ajustées pour la production en moins de 5 minutes

5) Pour les stators de différentes dimensions, il est possible de changer rapidement d'outillage, avec un temps d'environ 20 minutes

6) Chaque partie de l'équipement dispose de fonctions de débogage séparées et

est équipée de boutons de débogage pour faciliter le débogage

6) La section d'indexation est entraînée par des servomoteurs Schneide et

peut être réglée pour le cerclage fente par fente et le cerclage par saut de fente

8) La broche est entraînée par un servomoteur Schneide, et la vitesse peut être réglée

9) L'angle de l'aiguille est entraîné par un servomoteur Schneide, et l'angle peut être librement réglé;

10) Avec alimentation automatique du fil, coupe automatique du fil, dispositif de tension, force de tension visible,

et tension de cerclage réglable

11) Port réseau réservé pour le débogage à distance et l'accès MES futur

12) Adoption d'un mécanisme de protection de sécurité, fonctionnement en position debout et bouton à une main pour le démarrage

• Chargement et déchargement faciles pour les stators lourds
• Laçage simple face
• Niveau de qualité élevé du processus de laçage
• L'ensemble du cycle de travail est entièrement automatique, à l'exclusion du chargement et du déchargement manuels
• Intégrable dans une chaîne de production
• Pas besoin de changer d'outillage pour différentes longueurs de pile, seul un réglage mécanique est nécessaire
• Différents modes de laçage disponibles, laçage fente par fente, laçage par saut de fente ou laçage fantaisie

Cette machine à laçage de bobines de stator est destinée à lacer les bobines d'extrémité du stator côte à côte,

est un processus de fabrication de moteurs à courant alternatif de gros moteurs à induction couvrant le cadre 112, 132, 160

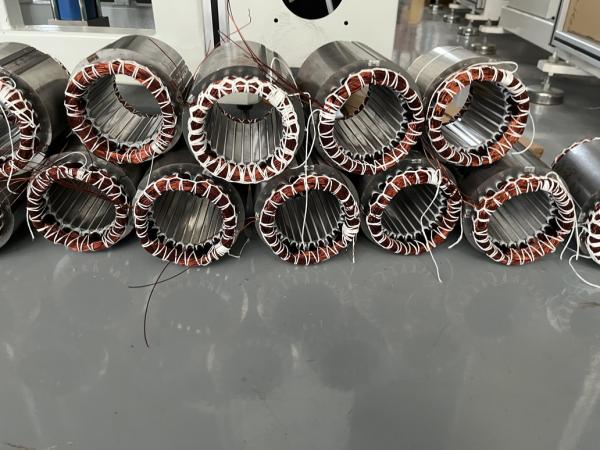

Le laçage des bobines de stator est le processus de fixation serrée des extrémités des bobines de champ d'un stator de moteur électrique avec un cordon cousu,

également appelé tressage de bobines de stator de moteur.

Application de la machine à nœuds de bobines de stator :

Le laçage est généralement utilisé sur les moteurs à longue durée de vie ou à haut rendement, tels que certains moteurs à induction où le coût de la défaillance est élevé. Généralement, les moteurs « jetables » à faible coût ne sont pas lacés.

Paramètre de la machine à nœuds de bobines de stator :

Application :

Pour générateur, pompe à eau profonde, isolation de fente de moteur triphasé

Avantages :

1. Utiliser le diamètre intérieur du stator pour le positionnement, facile à changer d'outillage

2. Trois servomoteurs assurent le réglage facile de la machine et le laçage en douceur,

Un servomoteur Delta contrôle l'indexation du stator

Un servomoteur Delta contrôle le mouvement de la buse (la buse guide le cordon cousu)

Un servomoteur Delta contrôle le mouvement mécanique de l'ensemble de la machine

3. L'une des machines les plus vendues pendant la fabrication de moteurs à induction,

Mise à niveau chaque année selon les commentaires des fabricants de moteurs des utilisateurs locaux
