Ligne de production de radiateurs à transformateur automatique à vente chaude TRINTFAR

Les spécifications

Lieu d'origine :

CHINE

Quantité de commande minimale :

Conditions de paiement :

L / c, d / a, d / p, t / t

Délai de livraison :

90 ~ 120

Détails d'emballage :

Supports en bois / étuis en bois

Tension d'entrée :

380 ± 10% (trois phases) 50Hz

Puissance d'entrée :

2x250kva

Tension secondaire :

11.3V

Courant de court-circuit maximum :

50ka

Résistance à l'isolation :

Puissance d'entrée à la résistance à l'isolation du fuselage ≥ 2,5 mΩ

Environnement de travail :

Température≤40 ° C, humidité ≤ 90%

Modèle de cylindre :

Φ160 * 80

Définition

Flux de travail

Ligne de production de radiateurs à transformateur automatique à vente chaude TRINTFAR

Flux de travail : Machine de chargement de fermes de panneaux → Machine de chargement et de pressage d'anneaux de canaux d'eau → Machine de retournement et d'assemblage 1 → Machine de soudage par points de positionnement préalable des panneaux → Machine de soudage multipoints à portique des panneaux → Machine de soudage par points préalable des tôles de convection → Machine de soudage multipoints à portique des tôles de convection → Convoyeur de transfert en ligne en forme de U → Machine de soudage à la couture à double tête sur le long côté → Machine de soudage à la couture à double tête sur le petit côté à portique 1 → Machine de soudage à la couture à double tête sur le petit côté à portique 2 → Machine de nettoyage et de rognage des deux côtés → Cisaille → Machine de découpe d'arcs à quatre coins → Machine de retournement et d'assemblage 2 → Machine de soudage automatique à trois voies à double tête → Machine de soudage automatique des crochets de support → Machine de détection automatique de l'étanchéité à la pression → Convoyeur de déchargement

Équipements principaux

	Machine de chargement de fermes de panneaux Chargement manuel des matériaux empilés sur les chariots de la plate-forme d'alimentation à l'aide du chariot à flèche, avec deux positions de placement des matériaux de chaque côté. La pince de la ferme saisit automatiquement les matériaux des deux côtés du chariot à plaques et les place sur la ligne de convoyeur. Le mécanisme de positionnement de serrage central aligne le panneau sur le convoyeur. Le mécanisme à entraînement servo déplace la plaque vers la machine de soudage par points préalable pour le soudage par points des deux côtés.
Machine de chargement et de pressage d'anneaux de canaux d'eau L'anneau de voie d'eau utilise une alimentation par plaque vibrante avec un système à double voie. Deux têtes de pressage de chaque côté pressent les anneaux de voie d'eau sur les côtés avant et arrière. Le transfert de matériaux utilise une alimentation par rouleaux motorisés.
	Machine de retournement et d'assemblage Retournement rapide et précis. Chaînes de haute qualité pour la transmission ; moteur de réduction de 400 W comme entraînement. Moteur de réduction à engrenages avec capteur pour un positionnement précis du retournement. Contrôle automatique, aucune intervention manuelle. Composé d'un corps de retournement, d'un dispositif de chargement, d'une console électrique, d'un système d'exploitation et d'une barrière de sécurité. S'adapte à diverses exigences de retournement des produits, assurant un transfert de matériaux sûr, fluide et efficace entre les opérations.

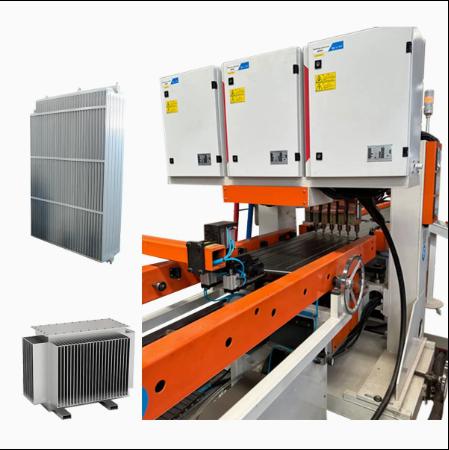

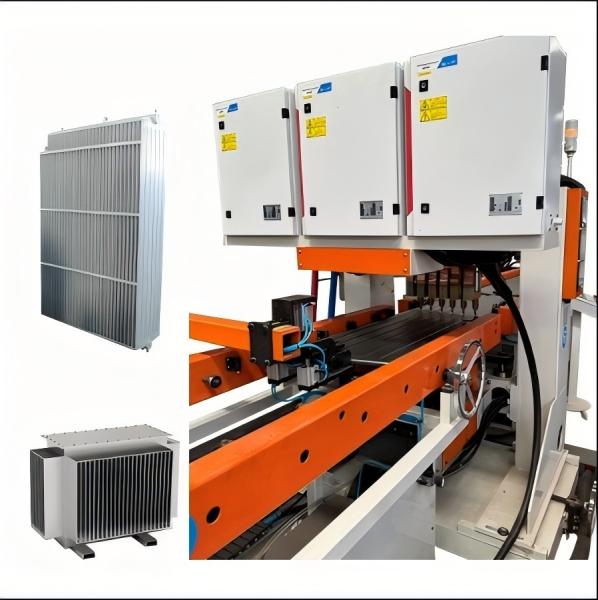

Machine de soudage par points de positionnement préalable des panneaux Le panneau se déplace automatiquement vers la position d'arrêt de soudage sur le bâti du convoyeur, et les soudeurs des deux côtés commencent le soudage par points préalable. Soudage par points préalable requis pour une seule rangée. Utilise 1 jeu d'alimentation CA DN75.

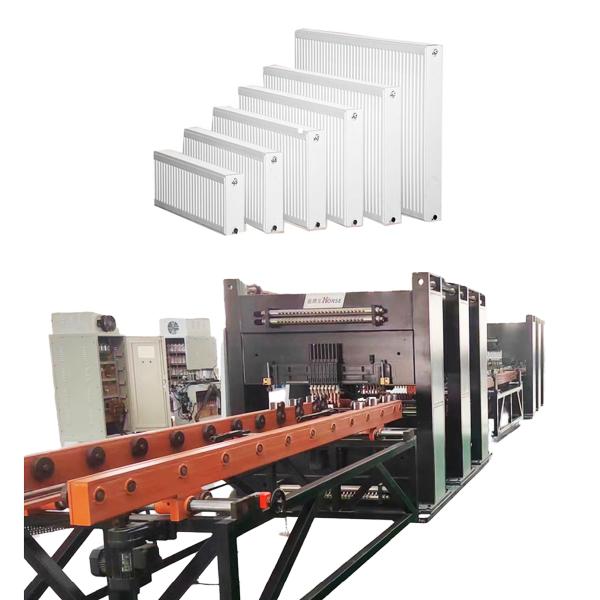

	Machine de soudage multipoints à portique des panneaux 3 machines de soudage multipoints à portique pour le soudage. Chaque unité dispose de 18 jeux de joints de soudage à cylindre. Source d'alimentation de soudage CA pour le soudage d'une rangée de joints de soudure à la fois. Un servomoteur pas à pas à liaison à grande vitesse alimente la pince vers l'avant pour alimenter la plaque de canal d'eau.
Machine de soudage par points préalable des tôles de convection Tôle de convection chargée manuellement sur le guide d'outillage en ligne. Soudage effectué à l'aide d'une machine de soudage par points préalable à 4 têtes à portique. Les matériaux sont poussés manuellement dans la première rangée de positions pré-pointées pour le soudage. L'équipement se déplace automatiquement pour les points de soudage restants.
	Machine de soudage multipoints à portique des tôles de convection Chemin pré-défini : la tôle de convection suit le chemin pré-défini dans le guide d'outillage. Soudage à double portique : 2 soudeuses multipoints à portique. Joints pneumatiques : 16 jeux par unité. Alimentation CA : CA et unilatérale pour le soudage en rangée. Servomoteur pas à pas : le servomoteur pas à pas à grande vitesse alimente la pince pour la plaque de canal d'eau.
Convoyeur de transfert en ligne en forme de U Utiliser un bâti de convoyeur à rouleaux pour transférer les matériaux en forme de U. Efficacité de l'espace : la forme en U permet d'économiser de l'espace, optimise le processus. Facilité d'utilisation : plage de travail plus petite, pratique, réduit l'intensité.
	Machine de soudage à la couture à double tête sur le long côté Soudage simultané : souder les deux longs côtés à la fois. Alimentation : CA moyenne fréquence de 300 kVA pour un soudage stable à long terme.
Machine de soudage à la couture à double tête sur le petit côté à portique 2 jeux Utiliser une source d'alimentation de soudage CA moyenne fréquence pour assurer un soudage très stable pendant une longue période.
	Machine de nettoyage et de rognage des deux côtés Nettoyer et rogner les produits soudés sur le long côté.
Cisaille Processus de coupe : effectuer la coupe sur les matériaux requis. Matériau de la fraise : lame en acier blanc. Méthode de coupe : coupe aux ciseaux.
	Machine de découpe d'arcs à quatre coins Façonnage des coins : couper les coins vifs pour former des bords arrondis. Matériau de la fraise : acier blanc. Méthode de coupe : poinçonnage hydraulique.
Machine de soudage automatique à trois voies à double tête Puissance de soudage : source d'alimentation moyenne fréquence MD80. Flux de matériaux : canaux à double face pour l'accostage et le retournement. Méthode de convoyage : plaque à chaîne pour le transport des matériaux à trois voies. Alimentation automatique : pince et positionnement de soudage pour un fonctionnement précis.
	Machine de soudage automatique des crochets de support Puissance de soudage : source d'alimentation moyenne fréquence MD40. Méthode d'alimentation : empilage de type clip pour l'alimentation des matériaux. Chargement : la pince pneumatique charge les matériaux vers la position de soudage.
Machine de détection automatique de l'étanchéité à la pression Pression d'essai : 10 bars. Méthode d'essai : essai de pression automatique dans un réservoir d'eau.

Autres informations

Détails du produit	Services techniques
Schéma de disposition de retour en forme de U de la chaîne de production de radiateurs à panneaux en acier	Adhérez à l'orientation client et fournissez à votre entreprise des services complets avant et après-vente tels que l'installation, la mise en service, la formation et la maintenance.
	Service avant-vente :Avant de signer le contrat, l'entreprise fournit aux clients diverses solutions de processus de production et des services de conseil technique pour les équipements. Installation et mise en service :Conformément au contrat, notre société transportera en toute sécurité l'équipement sur le site d'installation désigné par l'utilisateur dans le délai spécifié et enverra des ingénieurs de service technique pour l'installer sur site. Lorsque l'utilisateur dispose des pièces de rechange de base pour l'installation et la mise en service, l'ingénieur de service technique installera et déboggera la machine pour que l'utilisateur l'utilise, en s'assurant que l'environnement du site d'installation et de mise en service est propre et ordonné. Formation après-vente: L'entreprise propose une formation technique gratuite (min. 5 jours) sur le site de l'acheteur ou au centre de formation du vendeur. Les principaux sujets comprennent : -Utilisation du logiciel de contrôle -Procédures de mise sous/hors tension -Paramètres du panneau et du logiciel -Nettoyage et maintenance de base de la machine -Gestion des pannes matérielles courantes -Précautions d'utilisation Maintenance de l'équipement -Garantie d'un an après l'acceptation finale ; -Le délai de réponse du service client est de 24 heures ; -Des réparations payantes sont fournies après la période de garantie.
Résultats de la production

N°	Nom	Matériau	Remarques
1	Panneau	Tôle d'acier laminée à froid	Épaisseur de 1,1 mm
2	Plaque de convection	Tôle d'acier laminée à froid	Épaisseur de 0,3 mm
3	Type d'interface		Interface filetée interne 4x G 1/2
4	Longueur du produit		400-3 000 mm
5	Largeur du produit		300/400/500/600/900 mm

Liste de configuration de l'équipement

N°	Nom de l'équipement	Modèle	Quantité	Unité
1	Machine de chargement de fermes de panneaux	HJ-0-0	1	jeu
2	Machine de chargement et de pressage d'anneaux de canaux d'eau	YZJ-0-0	1	jeu
3	Machine de retournement et d'assemblage 1	FZJ-0-0	1	jeu
4	Machine de soudage par points de positionnement préalable des panneaux	DN75-2C	1	jeu
5	Machine de soudage multipoints à portique des panneaux	10*DN60-36C	3	jeu
6	Machine de soudage par points préalable des tôles de convection	2*DN63-4C	1	jeu
7	Machine de soudage multipoints à portique des tôles de convection	4*DN63-16C	3	jeu
8	Convoyeur de transfert en ligne en forme de U	ZJG-0-0	1	jeu
9	Machine de soudage à la couture à double tête sur le long côté	2*FVM300-2C	1	jeu
10	Machine de soudage à la couture à double tête sur le petit côté à portique 1	2*FVM300-2C	1	jeu
11	Machine de soudage à la couture à double tête sur le petit côté à portique 2	2*FVM300-2C	1	jeu
12	Machine de nettoyage et de rognage des deux côtés	XBJ-0-0	1	jeu
13	Cisaille	JCJ-0-0	1	jeu
14	Machine de découpe d'arcs à quatre coins	QJJ-0-0	1	jeu
15	Machine de retournement et d'assemblage 2	FZJ-0-0	1	jeu
16	Machine de soudage automatique à trois voies à double tête	2*MD80-2C	1	jeu
17	Machine de soudage automatique des crochets de support	2*MD40-4C	1	jeu
18	Machine de détection automatique de l'étanchéité à la pression	JCJ-0-0	1	jeu
19	Convoyeur de déchargement	SSJ-0-0	1	jeu

Configuration de l'eau, de l'électricité et du gaz

Projet	Paramètres
Répartition totale de l'énergie	1 600 kVA (la puissance totale réelle utilisée est d'environ 1 000 kVA)
Pression de la source de gaz	0,6 MPa
Pression de la source d'eau	0,15 MPa~0,30 MPa
Exigences de la source d'air comprimé	1 000 L/min
Débit d'eau total	1 200 L/min
Longueur*largeur d'occupation de l'équipement environ	60 m*10 m
