Performances de commutation critiques pour la mission sous forme compacte

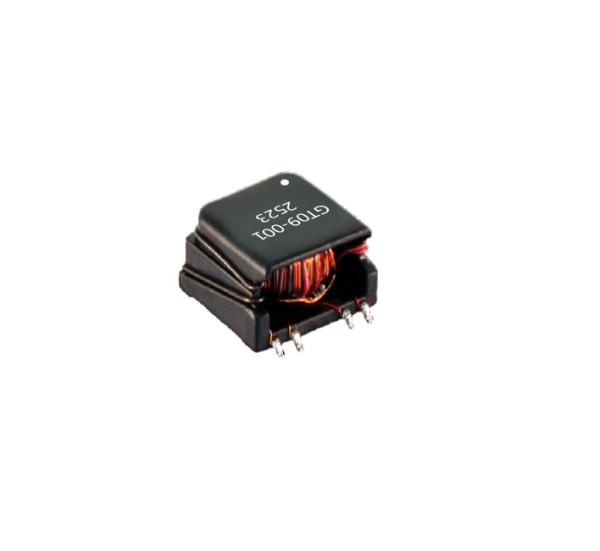

Conçue pour le contrôle de précision des modules d'alimentation IGBT/MOSFET, notre série de transformateurs SMD exploite la technologie de noyau toroïdal pour fournir un couplage magnétique supérieur et un rayonnement EMI minimal.Avec isolement renforcé 4.5KVAC Transformateur isolé (testé à 60 secondes), il assure un fonctionnement sûr dans les entraînements de moteurs industriels et les systèmes de batterie de véhicules électriques 800V.La conception de montage en surface permet d'économiser 50% d'espace sur le PCB tout en prenant en charge une puissance de sortie de 5 W à 65 kHz, permettant une commutation robuste sans compromettre la fiabilité.

Spécifications électriques

Note critique: maintenir une distance de dérapage ≥ 8 mm pour une intégrité complète de l'isolation.

Applications

Les groupes motopropulseurs des véhicules électriques

Isole les circuits de contrôle basse tension des onduleurs à batterie de 800 V.
Parallèlement à: capteurs de courant pour la protection contre le surcourant.

Moteurs moteurs industriels

Fournit de l'alimentation pour les MOSFET SiC dans les servos contrôlés par PLC.
Associé à des filtres EMI pour supprimer le bruit de commutation à 65 kHz.

Convertisseurs d'énergie renouvelable

Permet un réglage du cycle de fonctionnement (10% ∼ 50%) dans les micro-onduleurs solaires.
Parallèlement à: inducteurs de puissance pour alimentation auxiliaire en courant continu/en courant continu.

Questions fréquentes

Q: En quoi diffère-t-il des transformateurs de puissance standard?
A. Conçus spécialement pour les applications de transformateurs à entraînement de porte:

• Fréquence de commutation plus élevée (50/65 kHz par rapport à 50/60 Hz)

• Inductivité de fuite inférieure (≤ 4 μH par rapport à > 100 μH)

• Isolement renforcé (typiquement 4,5 KVAC contre 2,5 KVAC)

Q: Peut-il éliminer le tir à travers dans les circuits à demi-pont?
R: Oui. L'accouplement serré du transformateur SMD toroïdal (tolérance de rapport ± 1,1%) minimise l'écart de retard de propagation. Combinez avec des contrôleurs de temps mort pour des résultats optimaux.

Q: Les rapports de virage personnalisés sont-ils pris en charge?
R: Les ratios standard sont 1:1.25/1.4/1.5/1.71 (GT09-001 à 004). Contact pour les enroulements personnalisés.
