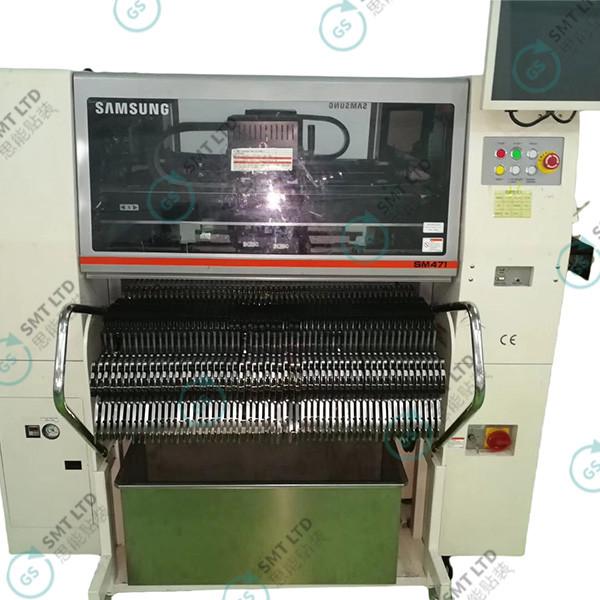

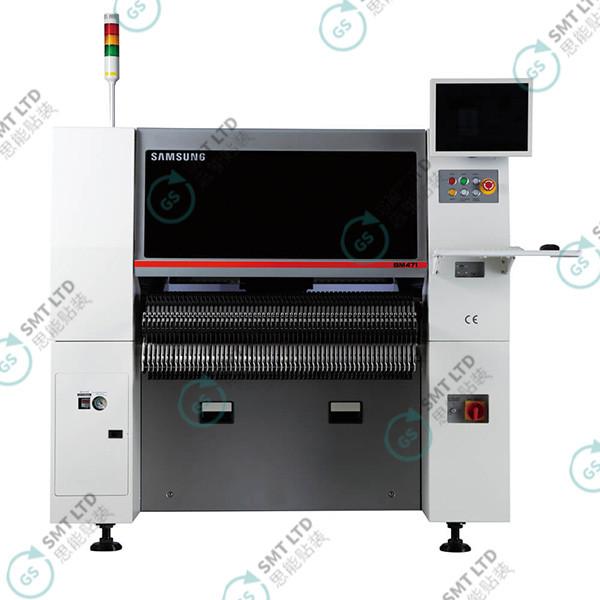

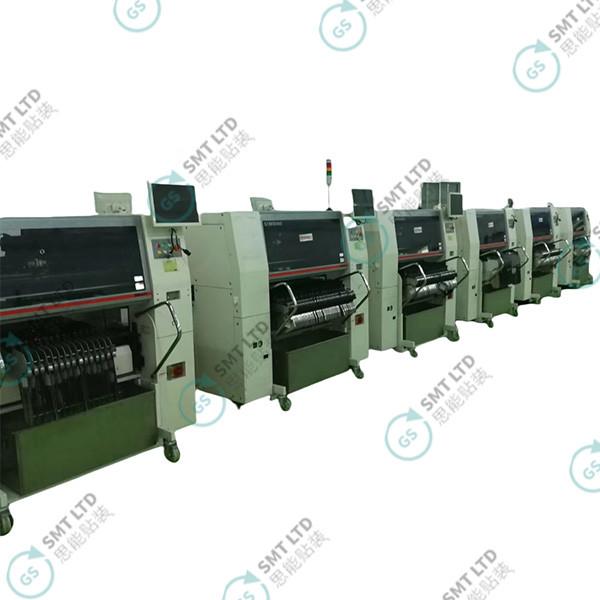

Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Les spécifications
Numéro de modèle :
SM471
Lieu d'origine :
Le Japon
Quantité minimale de commande :
1 PCS
Conditions de paiement :
T/T
Capacité à fournir :
1+pcs+par jour
Délai de livraison :
1 à 7 jours
Détails de l'emballage :
1750*1800*1550 mm
Alignement :
La vision volante
Nombre de broches :
2 portiques x 10 broches par tête
Vitesse de placement du gantry :
75,000 CPH (optimale)
Précision de placement :
Puce ± 50 μm (Cpk ≥ 1,0) (basée sur les puces standard)
Plage de composants 1 :
La puce 0402 ((01005) - 14 mm (H12 mm)
Portée des composants 2 :
IC, connecteur (pitch de plomb 0,4 mm)
Plage de composants 3 :
BGA, CSP (Pitch de balle de 0,4 mm)
Dimensions du panneau (mm) 1 :
Commande minimale: 50 L x 40 W
Dimension du panneau (mm) 2 :
Un seul outil: 510 L x 460 W
Dimension du panneau (mm) 3 :
outil double: 460 (L) x 250 (W)
Épaisseur de PCB :
0.38 ️ 4,2 mm
Puissance électrique :
AC200/ 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) Max. 5,0 kVA
Consommation d'air :
0.5 -0,7 MPa (5-7 kgf/cm2) 50 Nl /min 50 Nl /min
Masse :
Environ 1 820 kg.
Définition
Machines de placement Samsung SM471 Chip Shooter haute vitesse et flexible
Spécifications du produit
Attribut Valeur
Alignement Vision volante
Nombre de broches 2 portiques x 10 broches/tête
Vitesse de placement du portique 75 000 CPH (Optimale)
Précision de placement Puce ± 50μm (Cpk ≥1.0) (Basé sur les puces standard)
Gamme de composants 1 Puce 0402( 01005)- £14mm (H12mm)
Gamme de composants 2 CI, connecteur (Pas de plomb 0,4 mm)
Gamme de composants 3 BGA, CSP (Pas de bille 0,4 mm)
Dimension de la carte (mm) 1 Commande minimum : 50(L) x 40(L)
Dimension de la carte (mm) 2 Outil unique : 510(L) x 460(L)
Dimension de la carte (mm) 3 double outil : 460(L) x 250(L)
Épaisseur du PCB 0,38 – 4,2 mm
Utilité-Puissance CA200/ 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) Max. 5,0kVA
Consommation d'air 0,5 -0,7 MPa (5-7 kgf/cm2) 50Nl /min50Nl /min
Masse Environ 1 820 kg
Description du produit

Le Chip Shooter haute vitesse et flexible Samsung SM471 offre des performances exceptionnelles grâce à sa conception à double portique avec 10 broches par tête et une technologie de vision volante avancée. Cette configuration innovante atteint une vitesse de montage de puces remarquable de 75 000 CPH, établissant la norme de l'industrie pour les chip shooters de sa catégorie.

La machine intègre une technologie propriétaire de reconnaissance d'images à la volée qui permet l'identification des composants sans s'arrêter après la prise. Cette percée réduit considérablement le temps de déplacement entre les positions de prise et de placement tout en éliminant pratiquement le temps de reconnaissance, maximisant ainsi l'efficacité du placement.

  • L'alignement automatisé de la position de prise entre les alimentateurs améliore les taux de prise simultanés
  • L'alimentateur Samsung SM (SME) à entraînement électrique prend en charge l'utilisation intégrée de composants 0603/2P/4P
  • Les vitesses d'alimentation des pièces réglables améliorent la stabilité de la manipulation des composants
  • Compatible avec les alimentateurs à entraînement électrique SM (SME) et les alimentateurs à entraînement pneumatique (SMN) pour une flexibilité opérationnelle
Samsung SM471 Poseur de puces à grande vitesse 75000 CPH Double portique
Machines de placement Samsung SM471 Chip Shooter haute vitesse et flexible | GSSMT, spécifications Samsung SM471, machine de placement Hanwha SM471, vitesse de placement 75 000 CPH, caractéristiques Samsung SM471, chip shooter SMT, technologie de vision volante, conception à double portique, gamme de composants 0402 à 14 mm, machine de montage SMT à grande vitesse, précision de placement ±50μm, assemblage de PCB automatisé, avis Samsung SM471, efficacité de production SMT, capacité de l'alimentateur pour SM471, machines de placement et de prise industrielles, Samsung SM471 d'occasion à vendre, alimentateur électrique de haute précision, compatibilité de taille de PCB pour SM471, solutions Samsung SMT, maintenance pour Samsung SM471
