YS12 Grand appareil photo fixe Plaque de base de base

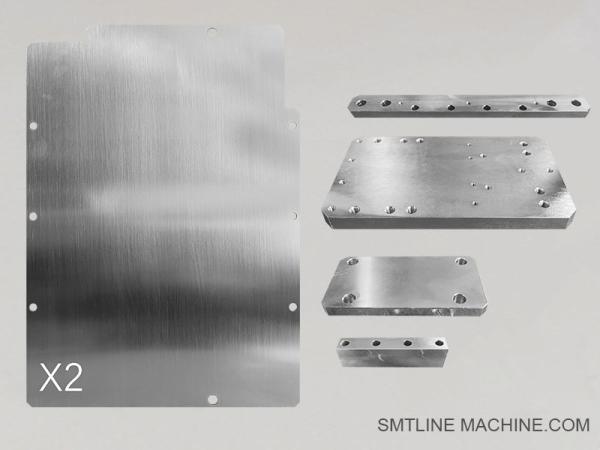

Introduction du produit YS12 Grand appareil photo fixe Plaque de base

La plaque de base de la caméra fixe est un composant de support structurel utilisé dans la machine de placement SMT Yamaha YS12, spécialement conçue pour maintenir et stabiliser l'ensemble de la caméra fixe.Ce composant assure une inspection visuelle ou une reconnaissance visuelle précise et répétable des composants et des filiales au cours du processus SMT.

Principales caractéristiques:

Surface de montage de haute précision: usinée avec des tolérances serrées pour assurer un positionnement précis de la caméra pour une capture d'image fiable.
Stabilité structurelle: Fournit une base rigide pour minimiser les vibrations ou les déplacements pendant le fonctionnement de la machine.
Finition résistante à la corrosion: revêtue ou anodisée pour résister aux environnements de production et assurer une longue durée de vie.
Adaptation personnalisée pour YS12: spécialement conçue pour correspondre aux dimensions de l'unité de caméra fixe et aux trous de montage utilisés dans la plateforme YS12.

Fonction et application:

Monte la grande caméra de vision fixe qui effectue la reconnaissance des composants, la détection des marques ou l'inspection de l'alignement.
Agit comme base de référence pour la correction basée sur l'image et l'alignement fiduciaire lors du choix et de la place.
Intégrale au maintien d'une précision de placement constante.

Spécifications typiques:

Matériau: alliage d'aluminium ou acier usiné
Surface: noire anodisée ou en poudre
Montage: trous pré-percés pour le module de caméra et le cadre de support
Compatibilité: Yamaha YS12 (peut également s'appliquer à YS12F ou à des variantes similaires avec de grandes configurations de caméra fixe)

Accessoires connexes ¥ YS12 Grand appareil photo fixe Plaque de base de base

1Module de caméra fixe.

Unité de vision principale montée sur la plaque de base, utilisée pour la reconnaissance des composants et l'alignement fiduciaire.

2. Serrures de montage et laveuses

Fermetures de précision pour fixer l'assemblage de la caméra et de la plaque de base.

3Couverture de protection de la caméra

Bouclier ou boîtier de protection pour empêcher la poussière ou les chocs mécaniques sur l'objectif fixe de la caméra.

4. Module d'éclairage / LED Ring Light

Unité d'éclairage installée autour ou à proximité de l'appareil photo pour assurer un éclairage constant pour une capture d'image de haute qualité.

5. Ensemble de câbles de vision

Inclut les câbles de signal et d'alimentation qui relient la caméra à la carte de traitement de la vision ou à l'unité de commande principale.

6. Support de réglage de la caméra

Un support ou un support de réglage fin qui permet de légers ajustements d'angle ou de hauteur lors de l'étalonnage.

7Cadre de support de la plaque de base

Partie structurelle qui relie la plaque de base au châssis de la machine, ajoutant rigidité et alignement.

8. verre d' étalonnage / tableau de cible

Utilisé pour l'étalonnage du système de vision après l'installation ou le remplacement de la caméra ou de la plaque de base.

Nom de l'organisme:
Ces accessoires sont essentiels au bon fonctionnement et à la maintenance du système d'inspection de la vision YS12 et doivent être adaptés à la configuration spécifique de YS12 (par exemple, standard vs.grande caméra fixe).

Numéros de pièces connexes YS12 Grand appareil photo fixe Plaque de base

1. KG7-M655L-00

La plaque de base de la caméra fixe est la plaque de base principale pour le montage de la caméra de vision fixe dans la machine YS12.

2. KG7-M6550-00

Unité d'appareil photo fixe Module de vision fixe standard installé sur la plaque de base pour la reconnaissance fiduciaire et des composants.

3. KG7-M655H-00

Module d'éclairage à LED

4. KG7-M655M-00

Support de montage de la caméra ️ Support mécanique utilisé pour soutenir et régler la caméra fixe sur la plaque de base.

5. KG7-M655N-00

Ensemble de vis de montage ️ Kit de vis de précision utilisé pour fixer la caméra et la plaque de base en toute sécurité.

6. KG7-M655P-00

Cable de signal de vision ¢ Ensemble de câbles pour la transmission de données d'image et de puissance entre l'appareil photo et la carte de contrôle de vision.

7. KG7-M655F-00

Couverture de protection Protecteur antipoussière pour protéger la caméra fixe et les composants d'éclairage.

8. KG7-M655B-00

Cadre de support de la plaque de base: support structurel qui relie la plaque de base au châssis de la machine.

9. KG7-M654A-00

Cible d'étalonnage ️ Utilisé pour l'étalonnage du système de vision fixe après l'installation ou le service.

Nom de l'organisme:
Ces numéros de pièces sont spécifiques à la série de machines Yamaha YS12 et peuvent varier légèrement selon la version (par exemple, YS12F).

Guide des questions fréquemment posées Yamaha YS12 Grand appareil photo fixe Plaque de base de base

1Quelle est la fonction de la plaque de base de la grande caméra fixe?

Cette plaque de base sert de plate-forme de montage stable pour la caméra à vision fixe utilisée dans la machine SMT YS12. Elle assure un alignement précis et une vibration minimale pour une capture d'image de haute précision.

2Avec quels modèles est-il compatible?

Il est spécialement conçu pour la Yamaha YS12 et peut également être compatible avec la YS12F ou des modèles similaires avec de grandes configurations de caméra fixe.

3La plaque de base est-elle interchangeable avec d'autres séries de machines?

Il est dimensionné et foré pour s'adapter à la disposition du YS12 et n'est pas recommandé pour une utilisation sur d'autres plates-formes Yamaha comme le YSM ou le YV100 sans modification.

4Quels composants sont généralement montés dessus?

Unité de caméra fixe (par exemple, KG7-M6550-00)
Module d'éclairage à LED
Support de montage et cadre de réglage
Cable de signal de vision
Vitre d'étalonnage (lors de la mise en place)

5De quels matériaux est faite la plaque de base?

Généralement en aluminium anodisé ou en acier revêtu pour résistance, résistance à la corrosion et usinage de précision.

6Quels sont les signes d'usure ou de défaillance?

L'image de la caméra est floue ou instable
Déformation visible ou dommages à la surface
Des trous de montage dépouillés ou mal alignés
Augmentation des erreurs de vision de placement

7La plaque de base peut-elle être réglée ou calibrée?

Aucun réglage mécanique n'est généralement requis sur la plaque de base elle-même.

8À quelle fréquence doit-il être inspecté?

Pendant l'entretien préventif prévu
Lorsque des problèmes d'alignement de la vision ou une mauvaise reconnaissance se produisent
Après remplacement de la caméra fixe ou du module d'éclairage

9Dois-je réétaler après avoir remplacé la plaque de base?

Tout remplacement ou ajustement de la plaque de base ou de la caméra nécessite une réétalonnage du système de vision à l'aide d'une cible de calibrage.

10Où puis-je trouver des pièces de rechange?

Toutes les pièces, y compris la plaque de base, l'unité de caméra et les accessoires (par exemple, l'éclairage, les câbles) peuvent être achetés auprès de distributeurs de pièces Yamaha SMT autorisés en utilisant la série de numéros de pièces KG7-M65xx-00.
