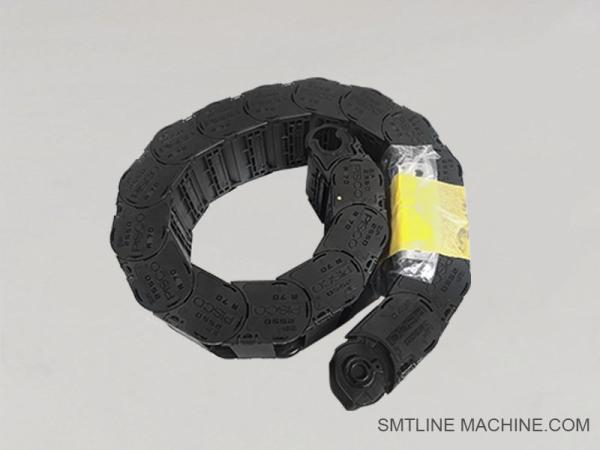

La chaîne de réservoir KKE-M919F-00

KKE-M919F-00 Chaîne à câble (chaîne de réservoir)

Pour les équipements Yamaha SMT

Résumé

La KKE-M919F-00 est une chaîne de réservoir (également connue sous le nom de chaîne de traction de câble ou chaîne d'énergie) utilisée dans les machines SMT de Yamaha pour organiser, protéger et guider les câbles et les tubes pneumatiques le long des axes X, Y,ou les axes Z pendant le mouvement à grande vitesseIl empêche l'enchevêtrement des câbles, réduit l'usure mécanique et assure une transmission constante du signal et de l'air aux composants en mouvement.

Principales caractéristiques

Numéro de pièce: KKE-M919F-00
Fonction: support de câble et de tuyau pour le mouvement dynamique des axes
Structure: maillons de chaîne en plastique entrelacés avec une conception flexible mais durable
Matériau: plastique d'ingénierie de haute résistance, résistant à l'usure, antistatique (dans les modèles ESD)
Mode d'ouverture: type ouvert ou fermé selon la configuration de la machine
Routage: Prend en charge les câbles de signaux électriques, les fils d'alimentation et les tubes sous vide/air
Montage: fixé aux deux extrémités par des supports; se déplace avec le portique ou la tête

Applications

Installé dans les machines de pick-and-place Yamaha telles que les séries YSM, YG ou YS
Utilisé dans les systèmes de portiques, les unités de tête ou les bases de plateformes où un routage flexible est requis
Protège les câbles de la flexion, de l'abrasion et des interférences dans les environnements à grande vitesse

Les avantages

Améliore la durée de vie des câbles et réduit les temps d'arrêt dus à des pannes de câbles
Permet une gestion propre et organisée des câbles
Prend en charge le mouvement en douceur des ensembles en mouvement dans les lignes de production SMT
Compatible avec les plans de routage d'usine et les guides de maintenance de Yamaha

Conseils d'entretien

Vérifiez régulièrement les fissures, la rigidité ou les maillons cassés.
Vérifiez l'usure des câbles à l'intérieur de la chaîne
Nettoyer à l'air sec ou à l'aide d'un chiffon sans peluche éviter l'utilisation d'huile ou de solvants, sauf indication contraire

Résumé

La chaîne de réservoir KKE-M919F-00 est une chaîne de traction de câbles fiable et durable qui prend en charge la gestion dynamique des câbles dans les équipements SMT Yamaha.Il améliore la fiabilité de la machine en protégeant les lignes électriques et pneumatiques vitales dans les zones critiques du mouvement.

Accès à la chaîne de réservoir

Nom de l'entreprise:

Utilisez toujours des câbles et des tuyaux flexibles à l'intérieur de la chaîne du réservoir pour éviter une usure prématurée.
Pour les chaînes de câbles longues ou les mouvements à grande vitesse, Yamaha recommande des kits de câbles préassemblés adaptés au modèle et à l'axe de la machine.
Si la chaîne est en cours de remplacement, inspecter et remplacer en même temps les supports de bout et les kits de pinceau pour éviter tout désalignement ou glissement.

Numéros de pièces connexes KKE-M919F-00 Chaîne de réservoir

Nom de l'entreprise:

Utilisez uniquement des câbles et des tubes à haute souplesse destinés à être utilisés avec des chaînes de traction.
Toutes les pièces énumérées ci-dessus sont généralement utilisées ensemble pour les systèmes de mouvement à axe X/Y, le mouvement de l'unité de tête ou le routage des câbles de portique dans les plates-formes Yamaha SMT.
Remplacer la chaîne du réservoir et les supports d'extrémité lors d'une remise en état pour assurer un fonctionnement sûr.

Guide des questions fréquemment posées KKE-M919F-00 Chaîne de réservoir

Pour les machines SMT de la série Yamaha YS/YSM/YG

1C'est quoi le KKE-M919F-00?

Le KKE-M919F-00 est une chaîne de traction de câbles, également appelée chaîne de réservoir ou chaîne d'énergie, utilisée pour guider et protéger en toute sécurité les câbles en mouvement et les tubes pneumatiques sur les équipements SMT de Yamahaou axe Z.

2Qu'est-ce que cela fait?

Il oriente et organise plusieurs lignes de signal, d'alimentation et d'air entre les pièces fixes et mobiles (comme les portiques ou les têtes) tout en empêchant l'enchevêtrement, l'usure et la rupture pendant le fonctionnement de la machine.

3Quelles sont les machines Yamaha qui l'utilisent?

La chaîne de réservoir est largement utilisée dans:

Yamaha YS12 et YS24
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Le montant de l'aide est fixé à la valeur de l'aide.
et autres plates-formes SMT avec composants de mouvement linéaire

4Quels câbles et tubes vont à l'intérieur?

Les câbles de signalisation (par exemple, KHJ-M9165-00, KHJ-M9166-00)
câbles d'alimentation pour servo-moteurs (par exemple, KHY-M9168-00)
Tubes pneumatiques pour le vide et le soufflage d'air
Toutes doivent être équipées de chaînes de traction pour une durabilité de flexion.

5Quels accessoires sont nécessaires avec cette chaîne?

Les supports de montage (par exemple, KKE-M919F-10)
Les pièces de raccordement de câbles (KHJ-M919F-01)
Les rails de guidage (KHY-M919F-00, optionnellement)
Elles permettent de fixer et d'aligner la chaîne lors d'un trajet à grande vitesse.

6Je peux le remplacer moi-même?

Oui, mais avec précaution:

Déconnecter et étiqueter tous les câbles/tubes
Retirer les supports de montage
Transfert de câbles/tubes dans une nouvelle chaîne avec un espacement approprié
Réinstallez avec l' alignement correct des supports
Confirmez que le mouvement est lisse sans attaches

7Quels sont les signes de défaillance de la chaîne?

Liens brisés ou segments fissurés
Un mouvement rigide ou un grincement pendant le mouvement
Dommages au câble à l'intérieur de la chaîne
Interruptions fréquentes de l'air ou du signal

8. Y a-t-il une version antistatique (ESD-safe)?

Utilisez le KKE-M919F-00-ESD si votre machine ou processus nécessite une protection contre les décharges électrostatiques.

9À quelle fréquence doit-il être inspecté?

Tous les 3 à 6 mois dans des environnements à forte utilisation
Remplacez immédiatement si vous remarquez une raideur, une déformation ou une usure du câble
Vérifiez toujours lors de l'entretien de la tête ou du portique

10Où puis-je trouver des remplaçants?

Commandez-le auprès de distributeurs de pièces Yamaha SMT autorisés. Utilisez toujours des pièces originales pour assurer une bonne montage, une durabilité et une conformité au routage des câbles.
