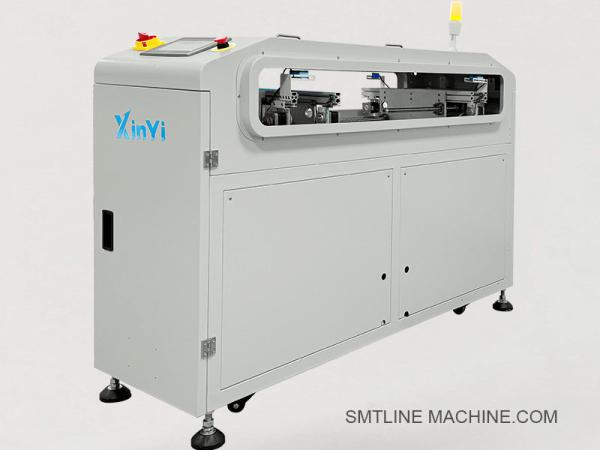

Machine de transport parallèle de PCB (Modèle XY-465 XY-460)

Notre entreprise est en activité depuis 11 ans et sera certainement votre meilleur choix avec une qualité garantie et une livraison rapide.

Présentation du produit – Machine de transport parallèle de PCB (Modèle XY-465 / XY-460)

La machine de transport parallèle de PCB, modèles XY-465 et XY-460, est conçue pour déplacer les PCB latéralement (sur le côté) entre des lignes de production ou des équipements parallèles dans les chaînes d'assemblage SMT. Elle assure un transfert horizontal fluide et précis des cartes sans rotation, en particulier dans les configurations multi-lignes ou à double voie.

Ces machines sont largement utilisées pour connecter deux lignes, équilibrer les lignes ou déplacer des cartes d'une imprimante ou d'un SPI vers une machine de montage ou un système d'inspection, en particulier lorsque les contraintes de disposition empêchent un transfert direct en ligne.

Principales caractéristiques

Transfert parallèle précis des PCB entre les équipements ou les lignes
 Mécanisme de glissement en douceur avec un positionnement précis
 Largeur de convoyeur réglable pour différentes tailles de PCB
 Disponible en modèles bidirectionnels (XY-465) ou unidirectionnels (XY-460)
 Conception antistatique avec cadre en aluminium et plateforme en acier inoxydable
 Fonctionnement par écran tactile ou bouton, contrôlé par automate programmable
 Encombrement compact, intégration facile avec les chaînes de production SMT
 Interface SMEMA compatible pour le contrôle en ligne

Spécifications techniques

Applications

Transfert de PCB entre des lignes SMT parallèles
 Changement du flux de PCB d'une voie à une autre (par exemple, SPI vers AOI)
 Gestion des opérations à double voie à grande vitesse
 Idéal pour les lignes de PCB LED, automobiles et à grands panneaux

Fonctions optionnelles

 Feu de signalisation (R/J/V)
 Support de lecteur de codes-barres
 Réglage motorisé de la largeur
 Module de mise en mémoire tampon ou d'alignement
 Intégration de l'interface MES

Accessoires connexes – Machine de transport parallèle de PCB XY-465 / XY-460

1. Composants mécaniques

2. Composants électriques

3. Composants pneumatiques (si configurés avec des butoirs ou des poussoirs)

4. Maintenance / Accessoires optionnels

1. Composants mécaniques

HIWIN-MGN15H-400 – Rail de guidage linéaire de 400 mm
 HIWIN-MGN15H-C – Bloc de guidage linéaire MGN15 (compatible avec le rail ci-dessus)
 TBI-SFU1204-400 – Ensemble vis à billes, diamètre 12 mm, longueur 400 mm
 CVB-6ESD-PT – Courroie de synchronisation antistatique de 6 mm de large
 SHP-PLATE460 – Plaque de navette en acier inoxydable, longueur 460 mm
 FT-M12-80A – Pied de machine réglable, filetage M12, hauteur 80 mm

2. Composants électriques

57BYGH76 – Moteur pas à pas NEMA 23, 2,8 A
 DM542 – Driver de moteur pas à pas Leadshine
 Omron E3Z-D61 – Capteur photoélectrique, sortie NPN, type à réflexion diffuse
 LX19-111 – Interrupteur de fin de course compact pour la rétroaction de la course
 Weinview TK6071i – Écran tactile IHM de 7 pouces, interface RS232/RS485
 STL-3C-RGY220 – Feu de signalisation tricolore avec buzzer, CA 220 V
 ESB-22R – Bouton d'arrêt d'urgence de 22 mm, à tourner pour réinitialiser
 SMEMA-CB10 – Câble de communication SMEMA à 10 broches

3. Composants pneumatiques (en option)

AIRTAC SDA25×20 – Vérin pneumatique compact, alésage 25 mm, course 20 mm
 AIRTAC 4V210-08 – Électrovanne double, 5/2 voies, CC 24 V
 AC2010-02 – Unité FRL (combinaison filtre, régulateur, lubrificateur)
 PU6-BK-ESD – Tuyauterie d'air antistatique noire de 6 mm

4. Maintenance et accessoires optionnels

VG32-LUBE – Huile de lubrification pour vis à billes et rails linéaires
 CVB-RB6-DUAL – Courroie de synchronisation antistatique de rechange, 6 mm de large
 SNS-KIT-E3Z – Kit de capteurs de rechange (E3Z + support)
 BCR-MNT01 – Support de montage de lecteur de codes-barres
 LC-400X20-ESD – Rideau de sécurité, largeur 400 mm, antistatique

Guide FAQ – Machine de transport parallèle de PCB (Modèle XY-465 / XY-460)

1. À quoi sert une machine de transport parallèle de PCB ?

La machine de transport parallèle est conçue pour déplacer les PCB latéralement (sur le côté) entre des lignes de production ou des équipements SMT adjacents. Elle permet des transferts horizontaux sans rotation dans les configurations multi-lignes, assurant une manipulation des cartes fluide et efficace.

2. Quelle est la différence entre XY-465 et XY-460 ?

XY-465 : Prend en charge le transfert bidirectionnel (gauche-droite), permettant aux PCB de se déplacer dans les deux sens.
 XY-460 : Prend en charge le transfert unidirectionnel, généralement d'un seul côté (gauche → droite ou droite → gauche).

3. Quelles sont les applications typiques ?

Transfert de PCB entre des lignes SMT parallèles
 Changement de direction du flux de PCB lorsque le transfert en ligne n'est pas possible
 Connexion de machines telles que les systèmes SPI, AOI et pick-and-place
 Équilibrage des lignes de production à double voie ou à mélange élevé

4. Quelles tailles de PCB sont prises en charge ?

Plage de PCB standard : 50 × 50 mm à 460 × 250 mm
 Dimensions personnalisées disponibles sur demande
 Le réglage de la largeur peut être manuel ou motorisé selon le modèle

5. La communication SMEMA est-elle prise en charge ?

Oui. Les modèles XY-465 et XY-460 sont équipés d'interfaces compatibles SMEMA pour une intégration facile en ligne avec les équipements en amont et en aval.

6. Comment le transfert est-il effectué ?

Le mécanisme de la navette utilise des rails de guidage linéaires et une vis à billes, alimentés par un moteur pas à pas ou un servomoteur pour un positionnement latéral précis sans faire tourner la carte.

7. Quelles sont les options de contrôle disponibles ?

Écran tactile IHM ou panneau de commande à boutons
 Contrôlé par automate programmable pour une automatisation précise
 Prend en charge les séquences de mouvement et la logique de transfert programmables

8. Une pression d'air est-elle nécessaire ?

Uniquement si des butoirs ou des poussoirs pneumatiques optionnels sont installés. Dans ce cas, une alimentation en air de 4 à 6 kg/cm² est requise. Le fonctionnement standard de la navette est électrique.

9. Quelle est la hauteur et la vitesse de la machine ?

Hauteur : 900 ± 20 mm (pieds réglables inclus)
 Temps de cycle typique : 5 à 8 secondes par transfert, selon la taille et la configuration du PCB

10. Quelles sont les fonctionnalités optionnelles disponibles ?

Feu de signalisation (R/J/V avec buzzer)
 Supports de montage de lecteur de codes-barres
 Rideau de sécurité
 Réglage motorisé de la largeur
 Interface du système MES

11. Quelle maintenance est requise ?

Nettoyage régulier des rails et des courroies
 Lubrification des vis à billes et des guides (par exemple, avec de l'huile VG32)
 Inspection des capteurs, des moteurs et du câblage
 Remplacement des pièces de rechange pour les courroies, les capteurs ou les vérins

12. Quel est le délai de livraison ?

Modèles standard : 3 à 5 jours ouvrables
 Configurations personnalisées : 7 à 10 jours ouvrables
 Commandes urgentes prises en charge en fonction du stock
