Fabricant de circuits imprimés électroniques

Caractéristiques

1Service OEM à guichet unique, fabriqué à Shenzhen en Chine

2Fabriqué par Gerber Fichier et Liste BOM du client

3. Matériau FR4, conforme à la norme 94V0

4. SMT, support technologique DIP

5. sans plomb HASL, protection de l'environnement

6. Conforme à la norme UL, CE et ROHS

7Expédition par DHL, UPS, TNT, EMS ou selon les besoins du client

PCBA Capacité technique

    Assemblage de cartes électroniquesest le processus de fabrication consistant à assembler et à interconnecter des composants électroniques sur des cartes de circuits imprimés (PCB) afin de créer des dispositifs électroniques fonctionnels.

Les étapes clés du processus d'assemblage des cartes de circuits électroniques sont les suivantes:

Fabrication de PCB:
Les PCB sont fabriqués en superposant et en gravant des traces de cuivre sur un substrat non conducteur tel que la fibre de verre ou un autre matériau diélectrique.
Les conceptions de circuits imprimés, y compris les traces de cuivre, le placement des composants et d'autres caractéristiques, sont souvent créées à l'aide d'un logiciel de conception assistée par ordinateur (CAD).

Achat de composants:
Les composants électroniques nécessaires, tels que les résistances, les condensateurs, les circuits intégrés (CI) et les connecteurs, sont obtenus auprès de fournisseurs.
Sélectionnez soigneusement les composants en fonction de leurs caractéristiques électriques, de leur taille physique et de leur compatibilité avec la conception du PCB.

Placement des éléments:
Les composants électroniques sont placés sur le PCB à l'aide de techniques manuelles ou automatisées telles que les machines à choisir.
Le placement des composants est guidé par la conception du PCB afin d'assurer une orientation et un alignement corrects sur la carte.

Loterie:
Les composants sont fixés au PCB et connectés électriquement par un procédé de soudure.
Cela peut être fait à l'aide de diverses méthodes, telles que la soudure par ondes, la soudure par reflux ou la soudure sélective.
La soudure forme une connexion électriquement conductrice et mécanique entre les conduites des composants et les plaquettes de cuivre du PCB.

Inspection et essais:
Le PCB assemblé subit une inspection visuelle et diverses procédures d'essai pour assurer la qualité et la fonctionnalité du circuit.
Ces essais peuvent inclure des essais électriques, des essais fonctionnels, des essais environnementaux et des essais de fiabilité.
Tout défaut ou problème détecté au cours de l'inspection et de l'essai sera corrigé avant l'assemblage final.

Nettoyage et revêtement conformes:
Après le processus de soudure, le PCB peut être nettoyé pour éliminer tout flux ou contaminant restant.
En fonction de l'application, un revêtement conforme peut être appliqué sur le PCB pour assurer la protection de l'environnement et améliorer la fiabilité.

Montage final et emballage:
Les PCB testés et inspectés peuvent être intégrés dans des systèmes ou des boîtiers plus grands, tels que des châssis, des boîtiers ou d'autres composants mécaniques.
Les produits assemblés sont ensuite emballés et préparés pour expédition ou distribution ultérieure.

Assemblage de cartes électroniquesest un processus essentiel dans la fabrication de dispositifs électroniques, garantissant un fonctionnement fiable et efficace du produit final.mesures de fabrication de précision et de contrôle de la qualité pour fournir des systèmes électroniques de haute qualité.

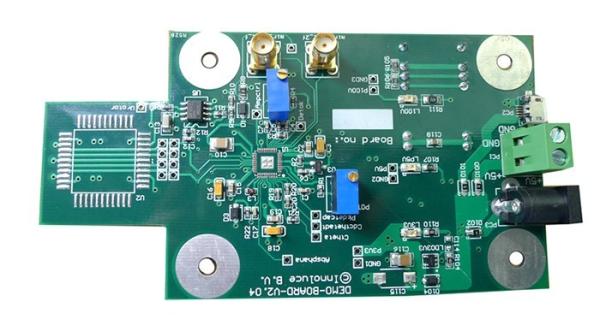

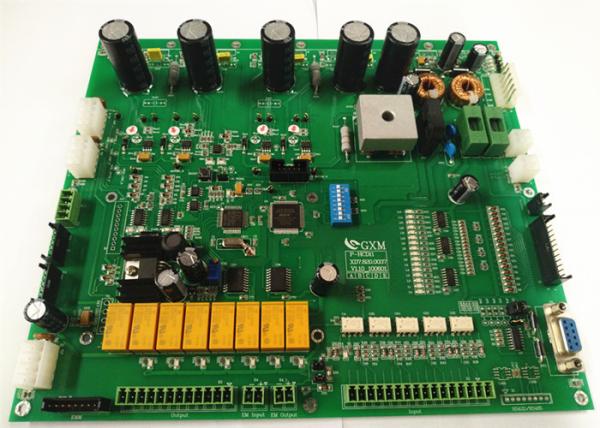

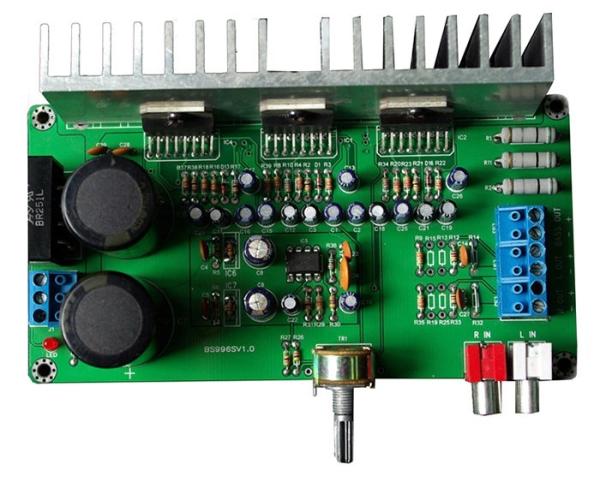

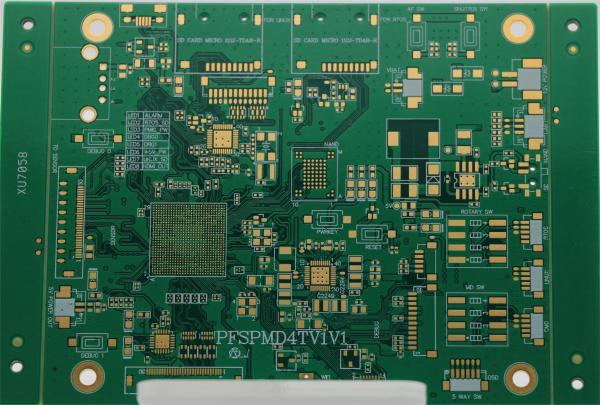

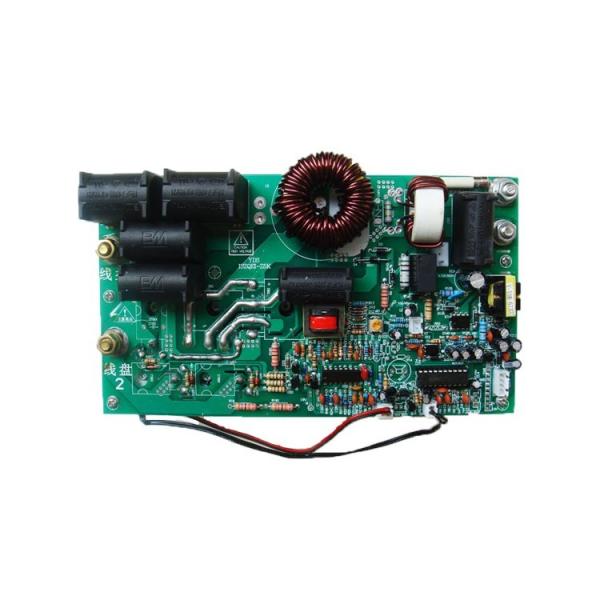

Les images du PCBA
