Les spécifications
Numéro de modèle :
Pour les produits à base de PCB-B-369424
Point d'origine :
La Chine
MOQ :
1
Capacité d'approvisionnement :
20000 sq.m/mois
Délai de livraison :
9~10
Détails d'emballage :
vide
Couches :
4
Matériel :
FR4 TG150
Épaisseur du panneau :
1.0 mm
de cuivre :
1/H/H/1 once
Surface :
Pour l'équipement:
Taille :
112.5*202 mm / 25 UP
Définition

C'est 4 couches la carte multicouche de carte PCB de l'ENIG le cuivre l'once 1/H/H/1 1.0mm Tg150 FR-4 un 1u », spécifications de détail en tant que ci-dessous, avec la norme de qualité de la classe 2 d'IPC, taille de panneau est 112.5*202mm avec 25 PCs.



  • 4 couches
  • FR-4 Tg150
  • L'ENIG 1u »
  • épaisseur de conseil de 1.0mm
  • 1/H/H/1 once.
  • Soldmask vert
  • Silkscreen blanc
  • Classe 2 d'IPC



Taille de carte PCB : 112.5*202mm/25

Norme de qualité de la classe 2 d'IPC.

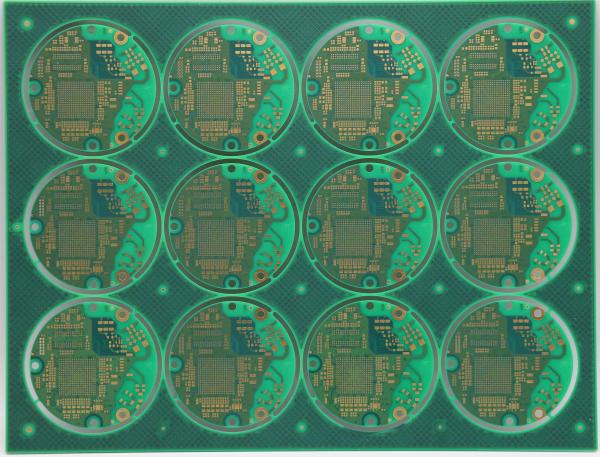

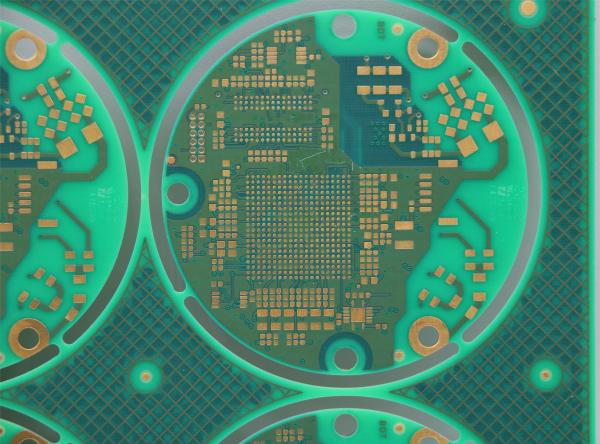

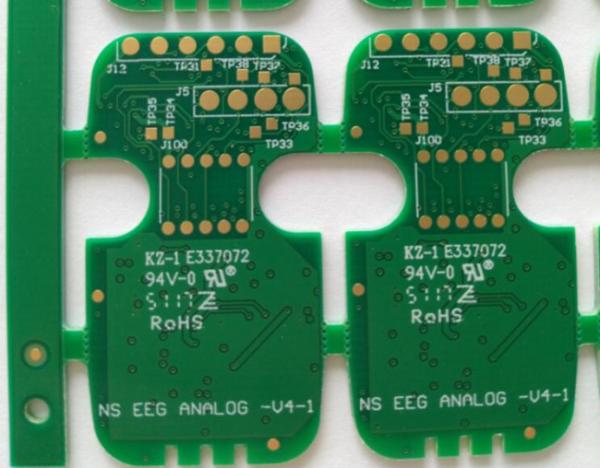

Plus de photoes pour ce 4 couches carte PCB multicouche de l'ENIG cuivre once 1/H/H/1 1.0mm Tg150 FR-4 1u »







Carte multicouche de carte PCB 4 couches de FR-4 Tg150 1.0mm l'ENIG 1U »



Carte multicouche de carte PCB 4 couches de FR-4 Tg150 1.0mm l'ENIG 1U »



Carte multicouche de carte PCB 4 couches de FR-4 Tg150 1.0mm l'ENIG 1U »



L'information de KAZ Company





Capacité de production - carte PCB rigide



Article Capacité de production
Type de produits Dégrossi à simple face et double et multicouche
Max Board Size Simple et double dégrossis : 600*1500mm
Multicouche : 600*1,200 millimètre
Finition extérieure HASL, ENIG, OSP, argent d'immersion, doigt d'or, etc.
Couches 1~20
Épaisseur de Boad 0.4~4.0mm
Cuivre bas 18um (1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz)
Matériel de conseil FR-4, base en aluminium, Polymide, base de cuivre, base en céramique
Min Drilling Hole Size 0.1mm
Min Line Width et l'espace 0.075mm
Platting l'or L'épaisseur 2.5~5um, l'épaisseur 0.05~0.1um de nickelage d'or
Tin Spraying Épaisseur 2.5~5um de bidon
L'espace de fraisage fil et bord : 0.15mm, trou et bord : 0.2mm, tolérance de découpe : +/-0.1mm
Chanfrein de prise Angle : Profondeur 30°/45°/60° : 1~3mm
V-coupe Angle : Profondeur 30°/45°/60° : 1/3 d'épaisseur de conseil, aise minimum : 80*80mm
Essai marche-arrêt Max Testing Area : 400*1,200mm
Max Testing Point : 12 000 points
Max Testing Voltage : 300V
Max Insulation Resistance : 100mΩ
Tolérance de contrôle d'impédance ± 10%
Résistance de soudure 85℃~105℃/280℃~360℃



Équipements industriels - carte PCB rigide



Carte multicouche de carte PCB 4 couches de FR-4 Tg150 1.0mm l'ENIG 1U »



Produit Applicances



Carte multicouche de carte PCB 4 couches de FR-4 Tg150 1.0mm l'ENIG 1U »



Exposition de produit - carte PCB rigide



Carte multicouche de carte PCB 4 couches de FR-4 Tg150 1.0mm l'ENIG 1U »
