Bateau de levage ovale matériel de forge de plat d'oeil d'OIN 8146 Eyeplate amarrant l'équipement
Bateau de levage ovale matériel de forge de plat d'oeil d'OIN 8146 Eyeplate amarrant l'équipement
Les spécifications
Point d'origine :
La Chine
Number modèle :
Standard et adapté aux besoins du client
MOQ :
1
Détails de empaquetage :
Palette ou adapté aux besoins du client
Délai de livraison :
Selon l'offre
Conditions de paiement :
TTT, L/C, etc.
Capacité d'approvisionnement :
Satisfaites aux besoins de clients
Norme :
OIN 8146-1990
Diamètres nominaux :
0.4-50mm
Type :
Type A, type B
Charge permise :
4 à 500KN
Matériel :
Acier doux, pièce forgéee C-manganèse en acier d'acier inoxydable
Préparation de surface :
sablage à S2.5 + une couche d'apprêt d'atelier époxy
Certificats de classification :
CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc.
Définition

Équipement de levage ovale matériel de forge d'amarrage de bateau de plat d'oeil d'OIN 8146 Eyeplate



Description :

Comme plat d'oeil pour les bateaux qui peuvent être utilisés quand des structures de fixation telles que des terminaux de corde, des dispositifs d'accrochage, des poulies, etc.



Spécification technique principale :

1. Norme : OIN 8146-1990 ;



2. Diamètres nominaux : 0.4-50mm

3. Type : Type A, type B ;

4. Charge permise : 4 à 500KN

5. Matériel : Acier doux, pièce forgéee C-manganèse en acier d'acier inoxydable ;

6. La surface de l'eyeplate de finition est exempte des fissures évidentes et de l'écaillement.

7. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin ;

8. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.



Paramètre technique principal :

Nominal
taille		 Permis
charge
kN		 a b C d e f h Je r1 r2 Montage de
type A
Soudure
s
mn.		 Support du type A
Soudure
g
mn.
0,4 4 22 15 42 10 15 8 32,5 65 17,5 3 6 4
0,6 6,3 28 19 52 12 19 8 40,5 0 21,5 4 6 4
1 10 35 22 67 16 25 8 52 95 27 5 6 4
1,6 16 42 24 82 20 33 8 65 120 32 5 7 4
2 20 50 27 100 25 35 12 73,5 132 38,5 5 9 6
2,5 25 55 29 105 25 39 12 78,5 140 39,5 6 9 6
3 31,5 66 33 126 30 42 12 88,5 180 46,5 7 10 6
4 40 77 36 147 35 48 15 101 210 53 7 12 7
5 50 87 41 167 40 57 18 117,5 225 60,5 8 14 9
6 63 91 45 171 40 66 18 128,5 240 62,5 8 14 9
8 80 101 51 201 50 73 20 148,5 270 75,5 10 17 10
10 100 117 56 217 50 80 22 158 300 78 10 17 11
12 125 128 61 248 60 87 24 177,5 335 90,5 12 20 12
16 160 145 67 265 60 95 26 188,5 370 93,5 12 20 13
20 200 157 73 297 70 105 28 211,5 420 106,5 14 25 14
25 250 170 80 331 80 120 32 240 470 120 16 30 16
32 315 194 88 374 90 130 36 264 530 134 18 30 18
40 400 220 98 420 100 145 40 294 570 149 20 35 20
50 500 240 108 460 110 155 45 319 630 164 22 35 22



Bateau de levage ovale matériel de forge de plat d'oeil d'OIN 8146 Eyeplate amarrant l'équipement

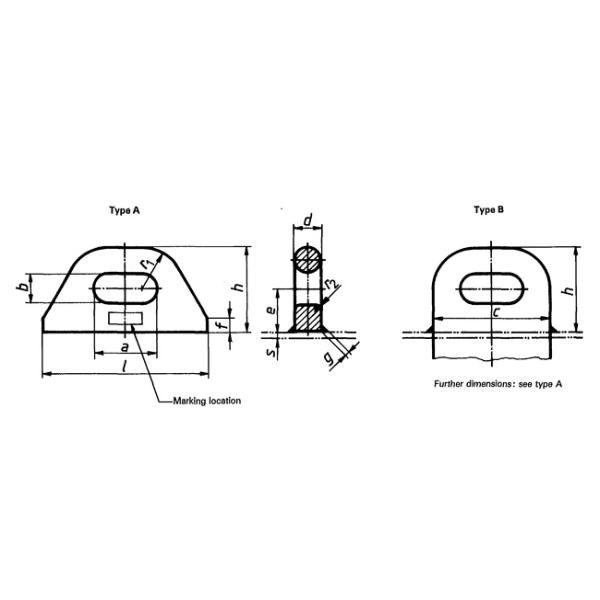

Dessin de l'équipement de levage ovale matériel de forge d'amarrage de bateau de plat d'oeil d'OIN 8146 Eyeplate
