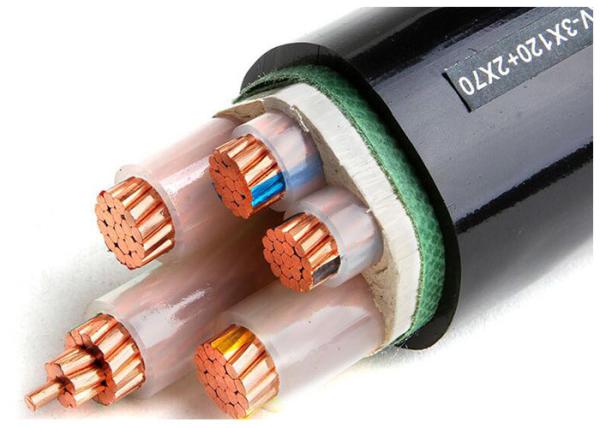

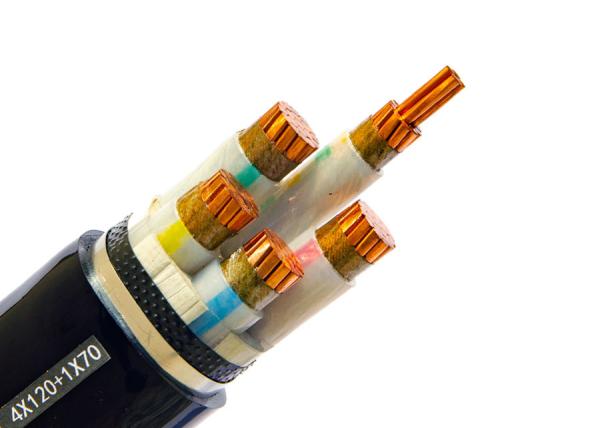

Câble d'alimentation basse tension multiconducteur en cuivre, isolé en XLPE, avec certificats

L'infrastructure de recharge pour véhicules électriques à l'épreuve du temps exige des câbles plus intelligents : la solution XLPE de Shenghua​​

​​90°C de fonctionnement continu + 160°C de surcharge d'urgence pour les chargeurs rapides et les installations souterraines​​

Avec des ventes mondiales de véhicules électriques qui devraient dépasser ​​40 millions par an d'ici 2030​​ (IEA), les problèmes de surchauffe et de durabilité des câbles de recharge sont des goulets d'étranglement critiques. ​​Shenghua Power Cable​​ y remédie avec des ​câbles isolés en XLPE basse tension​​, conçus pour supporter ​​90°C de chaleur continue​​ et ​​160°C de surcharges à court terme​​—validés dans les chargeurs rapides CC de plus de 150 kW et les stations de recharge souterraines. Nos conceptions ​​certifiées CE + KEMA​​ combinent ​​l'isolation XLPE​​ et le ​gainage FR-PVC​​ pour éliminer les risques de dégradation thermique tout en assurant un blindage EMI pour une alimentation électrique stable.

​​Pourquoi le XLPE est-il plus performant dans les applications de recharge de VE​​

1. ​​Résistance thermique​​ :

   • ​​Fonctionnement continu à 90°C​​ : L'isolation XLPE résiste au ramollissement ou à la fusion sous des charges à courant élevé, contrairement aux câbles PVC standard (max. 70°C)


   • ​​Tolérance d'urgence à 160°C​​ : Supporte les courants de surtension pendant les cycles de recharge de pointe (par exemple, les Superchargeurs Tesla V3)



2. ​​Blindage EMI​​ :

   • ​​Écrans en ruban de cuivre​​ : Bloquent les interférences électromagnétiques des lignes électriques adjacentes, assurant la conformité à la ​​Directive CE EMC 2014/30/UE​​



3. ​​Durabilité mécanique​​ :

   • ​​Conducteurs flexibles de classe 5​​ : Résistent à plus de 10 000 cycles de flexion dans les systèmes de recharge rétractables


   • ​​Gaine FR-PVC​​ : Ignifuge (CEI 60332-3 Cat. A) et résistant aux UV pour une utilisation en extérieur/souterrain



​​Éprouvé dans des scénarios de recharge à forte demande​​

• ​​Chargeurs rapides CC de plus de 150 kW​​ : Les configurations ​​3×150mm² + 1×95mm²​​ fournissent un courant de 500 A sans limitation thermique


• ​​Conduits souterrains​​ : Les variantes LSZH (Low Smoke Zero Halogen) respectent les normes de densité de fumée ​​DIN 4102​​ pour les parkings fermés


• ​​Rénovations de stations-service​​ : Les matériaux de gaine résistants à l'huile empêchent la dégradation due aux déversements de carburant (testés selon ​​ISO 6722​​)



​​Spécifications techniques​​

​​Pourquoi choisir Shenghua pour les projets de recharge de VE​​

• ​​Personnalisation rapide​​ : Adaptez les tailles de conducteurs (1,5–400mm²), l'armure (fil d'acier/swa) et les couleurs de gaine (noir/jaune-vert) en ​​7 jours​​


  .
• ​​Conformité mondiale​​ : Conforme aux normes ​​CEI 60228​​, ​​GB/T 33594​​ (normes de recharge de VE) et ​​EN 50620​​ (infrastructure de recharge de l'UE)


  .
• ​​Sécurité sans halogène​​ : Les options LSZH réduisent les risques de fumées toxiques dans les tunnels/gratte-ciel



Applications : Le câble isolé en XLPE est utilisé comme ligne de distribution et de transmission d'énergie à une tension nominale de 0,6/1KV.

Construction :

Conseils de commande

Tension nominale
Norme d'application : CEI/BS/UL/GB
Nombre de conducteurs et identification des conducteurs du câble
Taille et construction du conducteur
Type d'isolation
Blindé ou non blindé. Si blindé, le type et le matériau de l'armure
L'exigence de la gaine
Longueur du câble et exigence d'emballage
Autre exigence


Données techniques : Tension nominale : 0,6/1kV Basse tension
Température maximale du conducteur : en conditions normales (90℃), d'urgence (130℃) ou de court-circuit pendant pas plus de 5 s (250℃).
Température ambiante minimale. 0 OC, après l'installation et uniquement lorsque le câble est en position fixe
Rayon de courbure minimal : 20 x diamètre extérieur du câble pour un seul conducteur sans armure
15 x diamètre extérieur du câble pour plusieurs conducteurs sans armure
15 x diamètre extérieur du câble pour un seul conducteur avec armure
12 x diamètre extérieur du câble pour plusieurs conducteurs avec armure

Normes : Internationales : CEI 60502, CEI 60228, (CEI 60332-3 pour le type FR uniquement)
Chine : GB/T 12706, (GB/T 18380-3 pour le type FR uniquement)
Autres normes telles que BS, DIN, VDE et ICEA sur demande

Installation

1. La température d'installation ne doit pas dépasser 20℃. Si la température ambiante est inférieure à 0℃, le câble doit être préchauffé.
2. Le rayon de courbure du câble ne doit pas être inférieur à 8 fois.
3. Après l'installation, le câble doit subir un test de tension pendant 15 minutes. 3,5 kV CC.

Paramètre technique :

Emballage et expédition : Nous sommes en mesure de respecter les calendriers de livraison les plus stricts en fonction de chaque bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison des câbles peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines en bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités des câbles de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour conformément aux exigences du client.

Service après-vente


Nous, Shanghai Shenghua Cable Group, sommes spécialisés dans la R&D et la fabrication de câbles et de fils. Nous avons obtenu la certification ISO9001:2008 International Quality System Certification(ZDHY), qui couvre l'ensemble du processus de gestion de l'entreprise. Un système complet de contrôle de la qualité a été mis en place pour garantir que les produits répondent aux normes internationales. Notre principe est le suivant : Mettre en place une entreprise de premier rang, des produits de haute qualité, un excellent service et une marque reconnue. "Respecter l'assurance qualité, se consacrer à fournir aux utilisateurs des produits fiables toujours" est notre engagement envers la qualité. Les produits de notre entreprise sont assurés par PICC (la People's Insurance Company of China). De plus, nous offrons des garanties spécifiques comme suit :

1．Nous garantissons que nous nous conformerons aux exigences de la période de garantie spécifiées dans le contrat.

2. Nous serons fabriqués conformément à cette spécification et que les marchandises seront neuves, inutilisées, des modèles les plus récents ou actuels. Une fois que nous serons sélectionnés, nous fournirons les marchandises strictement conformément aux exigences du contrat.

3. La garantie restera valable pendant douze (12) mois après que les marchandises, ou toute partie
de celles-ci, selon le cas, auront été livrées et acceptées à la destination finale
indiquée dans le CCG, ou pendant dix-huit (18) mois après la date d'expédition du port ou
du lieu de chargement dans le pays d'origine, la période qui se termine en premier.

4. Pendant la période de garantie, l'acheteur peut proclamer directement au fabricant par écrit ou par l'intermédiaire de l'agent s'il y a un problème de qualité des marchandises. Le fabricant effectuera la réparation ou le remplacement dans un délai raisonnable et prendra en charge toutes les dépenses y afférentes.
