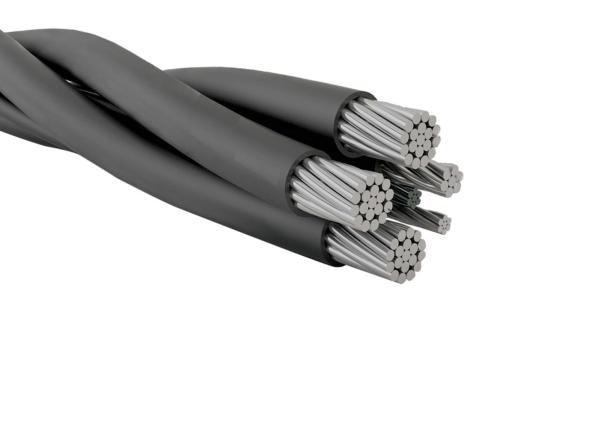

Conducteur en aluminium empaqueté aérien du câble 600V/1000V isolé par PVC
Conducteur en aluminium empaqueté aérien du câble 600V/1000V isolé par PVC
Les spécifications
Number modèle :
Duplex d'ABC-AAAC/XLPE
Point d'origine :
La Chine
MOQ :
500m
Conditions de paiement :
L/C, D/A, D/P, T/T
Capacité d'approvisionnement :
1000km par mois
Délai de livraison :
15 jours
Détails de empaquetage :
Tambour métallique en bois de tambour
Conducteur de phase :
En aluminium
Isolation :
XLPE ou PVC ou PE
Noyaux non. :
2
Tension évaluée :
0.6/1 KILOVOLT
Application :
Lignes aériennes de transport d'énergie
Conducteur neutre :
Alliage d'aluminium
Définition

Le câble empaqueté aérien, PE a isolé des conducteurs d'alliage d'aluminium de câble





Description



Les câbles empaquetés aériens conçus pour les lignes aériennes de distribution ont un messager neutre isolé fait d'AAAC, que le conducteur en aluminium isolé de phase sont hélicoïdal enroulé au-dessus de lui. Les câbles sont évalués à 0.6/1 (1,2) kilovolts et se conforment à IEC60502.



Construction



  1. Conducteur :



) une phase - le conducteur de phase sera du conducteur en aluminium de l'état H68 et de la circulaire compacte échoués.



neutre ou messager de b) - le conducteur de neutre ou de messager sera du conducteur d'alliage d'aluminium et de la circulaire compacte échoués.



  1. Isolation :



La phase, des conducteurs neutres seront expulsés avec du polyéthylène (PE) comme isolation.





Programme des conditions particulières techniques



Conducteur de phase
Section transversale nominale millimètre de ² 16 16 25 35 50 70 95 120 150 185
Nombre de noyaux   1 3 3 3 3 3 3 3 3 3
Nombre minimal de fils   6 6 6 6 6 12 15 15 30 30
Épaisseur nominale d'isolation millimètre 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2,0
Diamètre de noyau isolé millimètre 6,8 6,8 8,5 9,5 11,2 13,0 15,1 16,6 18,4 20,6
Résistance maximale de C.C à 20℃ ohm/km 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Estimation actuelle toujours au vent, ambiant 61 61 84 104 129 167 209 246 283 332
temperature=30℃
Conducteur temperature=75℃
Conducteur de messager
Section transversale nominale millimètre de ² 25 25 25 25 35 50 70 70 95 120
Nombre minimal de fils   6 6 6 6 6 6 12 12 15 15
Épaisseur nominale d'isolation millimètre 1,2 1,2 1,2 1,2 1,2 1,4 1,4 1,4 1,6 1,6
Diamètre de noyau isolé millimètre 8,5 8,5 8,5 8,5 9,5 11,2 13,1 13,1 15,1 16,6
Résistance de C.C de maximum à 20℃ ohm/km 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Calculé cassant la charge kN 6,4 6,4 6,4 6,4 8,9 12,1 18,0 18,0 24,2 30,8
Câble terminé
Diamètre approximativement global millimètre 15,3 19,0 23,2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Approximativement poids de câble kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Longueur de emballage m/drum 1000 1000 1000 1000 1000 1000 500 500 500 500





1. ASTM, BS, NFC, le CEI, norme DIN
2. résistance à la traction forte (AAAC) qui est meilleure qu'en acier ;
3. tension évaluée : 0.6/1KV ou 10 kilovolts

4. Utilisé pour les lignes aériennes de transport d'énergie ;
