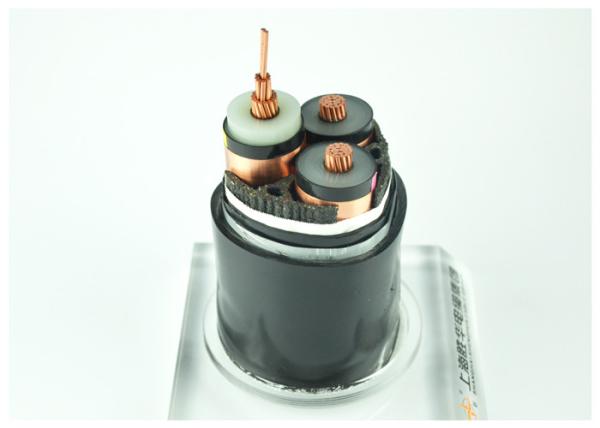

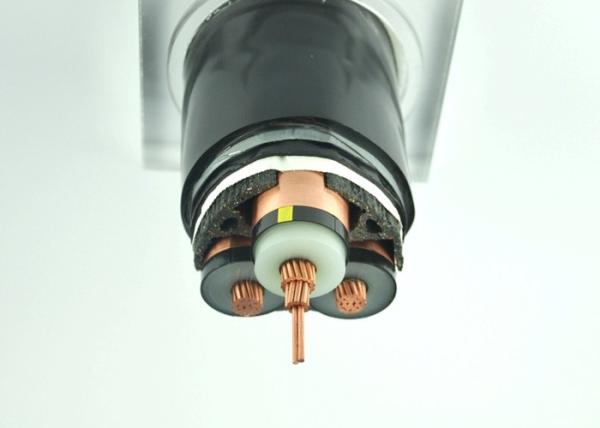

Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Câble électrique blindé 120mm2 185mm2 240mm2 300mm2 de puissance professionnelle de STA
Les spécifications
Numéro de type :
YJV22 SYSTÈME MV
Point d'origine :
Changhaï, Chine
MOQ :
Négociable
Conditions de paiement :
L/C, T/T
Capacité d'approvisionnement :
100KM/Week
Délai de livraison :
10 jours
Détails de empaquetage :
Tambour en bois
Nom du produit :
cable électrique blindé
Isolant :
XLPE
armure :
Bande en acier, fil
conducteur :
Cuivre
Gaine :
PVC, PE, LSOH
Noyaux :
Un ou trois noyaux
la norme :
LE CEI, BS, EST, VDE
Garantie :
2 années
Définition

Câble électrique armé par puissance professionnelle de STA 120mm2 185mm2 240mm2 300mm2

MV (6 à 35kv) Câble d'alimentation Détails

YJ: Isolation XLPE

V: gaine en PVC

32: Blindage de fils d'acier-3 noyaux

22: Armure de ruban d'acier-3 noyaux

72: armure de fil d'aluminium-1 noyau

62: armure de bande en acier inoxydable-1 noyau

ZR: résistant à la flamme

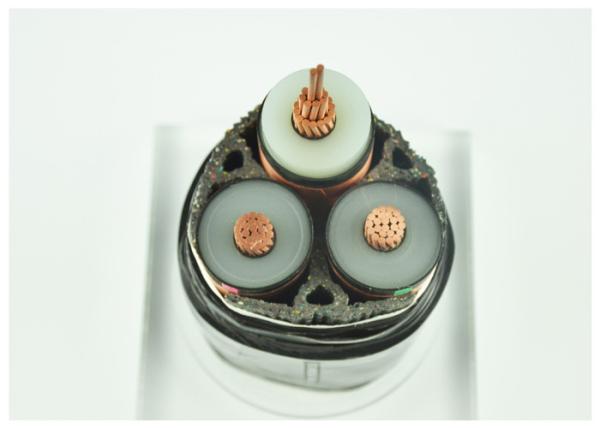

Construction

1 ..... cuivre nu toronné
2 ..... couche interne de matériau semi-conducteur
3 ..... isolant de base en polyéthylène réticulé
4 ..... couche externe de matériau semi-conducteur
5 ..... bande semi-conductrice
6 ..... écran de fils de cuivre

7 ..... Bande de remplissage, fil ou papier
8 ..... Bande d' emballage non tissée ou ignifuge

9 ..... Revêtement intérieur en PVC extrudé

10 .... Ruban en acier inoxydable blindé
11 .... Gaine globale: polychlorure de vinyle (PVC) ou FR-PVC, PE, LSOH

MV (11kv 15kv 33kv) Câble d'alimentation
Modèle et description Uo / U (Um) = 3,6 / 6 (7,2), 6/6 (7,2), 6/10 (12), 8,7 / 10 (12), 8,7 / 15 (17,5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV Noyau de base Section transversale du conducteur (mm2)
isolation xlpe 1 noyau 3 core 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm mm
Noyau de Cu
YJV, N2XSY; Câble d'alimentation gainé de PVC
YJV22; câble en acier blindé, câble d'alimentation gainé de PVC
YJV32, YJV42; fil d'acier blindé, PVC gainé câble d'alimentation
Al Core
YJLV, NA2XSY; Câble d'alimentation gainé de PVC
YJLV22; câble en acier blindé, câble gainé en PVC
YJLV32, YJLV42; fil d'acier blindé, PVC gainé câble d'alimentation

Ce produit est applicable à la ligne de transport et de distribution d'énergie avec tension nominale AC (U0 / U) de 3,6 / 6kV-26 / 36kV. Il est acheminé dans l'air (cadre de pont de câble, support mural intérieur et plateau) enterré directement, tranchée de câble, ect de tuyau.) respectivement selon la différence de la structure de couche de protection.

Application

Utilisé dans les stations de transformation, les blocs de commutation, dans les centrales électriques et les installations industrielles.

Câble d'alimentation moyenne tension pour application statique dans le sol, à l'intérieur et à l'extérieur, à l'extérieur, dans les canaux de câble, dans l'eau, dans des conditions où les câbles ne sont pas soumis à des contraintes mécaniques plus importantes.

Normes

International: CEI 60502-2, CEI 60228

Chine : GB / T 12706.2-2008

D'autres normes telles que BS, DIN et ICEA sur demande

Données techniques

- Câble d'alimentation selon DIN VDE 0276 partie 603, HD 620, CEI 60502, BS 6622
- Plage de température max. à +90 ° C
- Température pendant l'installation de 0 ° C à +70 ° C
- Température de court-circuit +250 ° C (jusqu'à 5 secondes)
- Tension nominale Uo / U 3,6 / 6 kV, 6/10 kV, 6,35 / 11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Tensions de fonctionnement 3,6 / 6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- Tension d'essai ac 3,6 / 6 kV = 11 kV jusqu'à 5 min. 6/10 kV = 21 kV jusqu'à 5 min. 18/30 kV = 63 kV jusqu'à 5 min.
- Rayon de courbure minimum env. 15 diamètre de câble

Tension d'essai 6/10 kV [kV] 21/5 min.
12/20 kV [kV] 42/5 min.
18/30 kV [kV] 63/5 min.
Écart de température en mouvement -5 ° C jusqu'à + 70 ° C
fixé -20 ° C jusqu'à + 70 ° C
Température de fonctionnement court-circuit ° C 250
Temps de court-circuit max. [seconde] 5
Rayon de courbure min. x diamètre 15
Inflammabilité la norme EN 60332-1-2

*) Emballage: CUT = câble dans différentes longueurs sur le tambour ou la bobine, coupe possible à la longueur requise


Certificat

ISO, CE, KEMA , IEC, RoHS, CCC, P3C et plus d'autres à la demande

Tableau de la tension, des noyaux et de la section transversale

Article Catégorie A, B 3,6 / 6kV 6 / 10kV 8.7 / 15kV 12 / 20kV 18 / 30kV 21 / 35kV
Catégorie A, B 6 / 6kV 8.7 / 10kV 12 / 15kV 18 / 20kV - 26 / 35kV
Un seul noyau mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Trois principaux mm2 25-400 25-400 35-400 50-400 50-400 50-400


Le câble avec une tension nominale de catégorie A est utilisé dans une situation n'excédant pas 1 min. de défaut de mise à la terre dure le temps. Pour le câble de tension nominale de catégorie B, le défaut de mise à la terre ne dure normalement pas plus de 1 heure, max. la durée de temps n'est pas plus de 8 heures, la faille annuelle au sol ne doit pas durer plus de 125 heures, la catégorie C comprend tout le système attendez-vous à la catégorie A et B.

EMBALLAGE ET EXPÉDITION

Tous les câbles Pour l'exportation sont bien emballés et protégés par le tambour en bois ou le tambour en bois et en acier. Le matériau d'emballage dépend du poids et de la taille du câble. Une fois les tambours de câble bien emballés envoyés au port maritime, ils sont chargés dans un conteneur de 20 pieds ou un conteneur de 40 pieds. Tous les tambours de câble sont fermement fixés par la ceinture de sécurité pour s'assurer, aucun mouvement pendant le fret maritime. La taille du conteneur est déterminée en fonction du poids total des marchandises chargées ou selon les exigences du client.

Prestations de service


♦ Nous sommes le plus grand fabricant de fils électriques et de câbles d'énergie en Chine et a plus de 20 ans d'expérience dans la production et la commercialisation.
♦ Nous acceptons OEM. La taille de câble et le matériel sont adaptés aux besoins du client. Son propre logo et son propre design sont les bienvenus. Nous produirons selon votre condition et description;
♦ S'il vous plaît envoyez-nous enquête pour plus d'informations sur les produits et nous vous donnerons vos commentaires dans les 12 heures.
