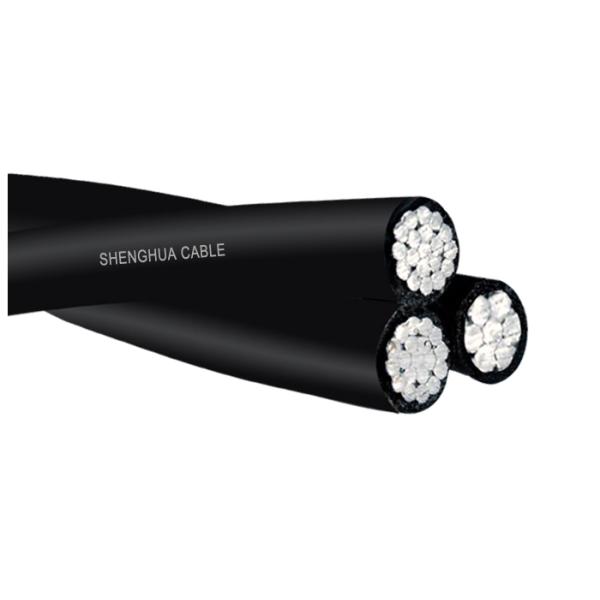

Câbles empaquetés par antenne isolés par XLPE

Les spécifications

Numéro de type :

noyaux de 0.6/1KV AL-XLPE -3

Point d'origine :

Shanghai, Chine.

MOQ :

0.5KM

Conditions de paiement :

L/C, A/D, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement :

1000KM PAR MOIS

Délai de livraison :

10Days ou plus

Détails d'emballage :

Tambour ou tambour métallique en bois

Conducteur de phase :

Aluminium H68

conducteur neutre :

alliage d'aluminium

Application :

transport d'énergie aérien

Isolant :

XLPE

Veste :

Type :

Basse tension

Définition

Câbles empaquetés par antenne isolés par XLPE en aluminium de conducteurs de 0.6/1 kilovolt

NFA2X NFC33-209, SOLIDES TOTAUX HD 604 S1

NFC33-209, SOLIDES TOTAUX HD 604 S1, GB/T 12706.1-2008.

CE, CCC, KEMA/

0.6/1kV, approprié à l'enterrement souterrain

Constructions

Conducteur : Le conducteur en aluminium échoué par circulaire simple, se conforme à la classe 2 du CEI 60228

Isolation : XLPE

Gaine : Type St2de PVC À CEI 60502, noir

Note : Couleur d'isolation selon des normes ou sur demande

Applications

ABC câblent particulièrement utilisé aux secteurs où le coût de réseaux au sol de dessous est élevé et également pour l'électrification des zones rurales comme des villages.

Normes

International : NFC33-209, SOLIDES TOTAUX HD 604 S1

La Chine : GB/T 12706.1-2008

D'autres normes telles que les BS, le DIN et l'ICEA sur demande

Données techniques

Tension évaluée : 0.6/1kV

Max. Conductor Temp. : la normale (90℃), se mettent en court-circuitpasplusde5s(250℃ quand section-secteur en-dessous de 300millimètres2,)

Certificats

CE, RoHS, ccc, KEMA et plus d'autres sur demande

Programme des conditions particulières techniques

Conducteur de phase
Section transversale nominale	millimètre de ²	25	35	50	70	95	120	150	185
Nombre de noyaux		3	3	3	3	3	3	3	3
Nombre minimal de fils		6	6	6	12	15	15	30	30
Épaisseur nominale d'isolation	millimètre	1,2	1,2	1,4	1,4	1,6	1,6	1,8	2,0
Diamètre de noyau isolé	millimètre	8,5	9,5	11,2	13,0	15,1	16,6	18,4	20,6
Résistance maximale de C.C à 20℃	ohm/km	1,20	0,868	0,641	0,443	0,320	0,253	0,206	0,164
Estimation actuelle au vent immobile, ambiant	A	84	104	129	167	209	246	283	332
temperature=30℃	A	84	104	129	167	209	246	283	332
Conducteur temperature=75℃
Conducteur de messager
Section transversale nominale	millimètre de ²	25	25	35	50	70	70	95	120
Nombre minimal de fils		6	6	6	6	12	12	15	15
Épaisseur nominale d'isolation	millimètre	1,2	1,2	1,2	1,4	1,4	1,4	1,6	1,6
Diamètre de noyau isolé	millimètre	8,5	8,5	9,5	11,2	13,1	13,1	15,1	16,6
Résistance maximale de C.C à 20℃	ohm/km	1,312	1,312	0,943	0,693	0,469	0,469	0,349	0,273
Calculé cassant la charge	kN	6,4	6,4	8,9	12,1	18,0	18,0	24,2	30,8
Conducteur d'éclairage routier
Section transversale nominale	millimètre de ²	25	25	35	50	70	70	95	120
Nombre minimal de fils		6	6	6	6	12	12	15	15
Épaisseur nominale d'isolation	millimètre	1,2	1,2	1,2	1,4	1,4	1,4	1,6	1,6
Diamètre de noyau isolé	millimètre	8,5	8,5	9,5	11,2	13,1	13,1	15,1	16,6
Résistance maximale de C.C à 20℃	ohm/km	1,312	1,312	0,943	0,693	0,469	0,469	0,349	0,273
Câble terminé
Diamètre approximativement global	millimètre	23,2	25,6	30,0	34,9	40,6	44,1	49,2	54,9
Approximativement poids de câble	kg/km	470	560	740	980	1330	1580	1940	2410
Longueur d'emballage	m/drum	1000	1000	1000	1000	500	500	500	500
