La pompe submersible résistante à la corrosion FYS est fabriquée à partir de fluoroplastiques tels que le FEP et le PVDF, et possède des performances uniques en matière de processus et d'utilisation d'huile.
Durée de vie idéale, peut remplacer tout type de pompe submersible résistante à la corrosion, la pompe submersible FYS avec une belle apparence, un poids léger et un fonctionnement en douceur
Stable, faible vibration, faible bruit et facile à démonter et à assembler. En raison du corps de la pompe immergé dans le liquide, il n'y a pas de fuite de joint d'arbre, pas de clapet de fond et pas besoin d'injecter de liquide
Avantages tels que la dérivation d'eau.
La pompe submersible résistante à la corrosion FYS convient au transport de presque toutes les industries telles que la chimie, la médecine, la monnaie, la teinture, la métallurgie, la protection de l'environnement, les pesticides, etc.
Le milieu chimique. (À l'exception de quelques milieux tels que le lithium métallique fondu, le sodium, le potassium, le trifluorure de chlore, etc.)

Paramètres du produit

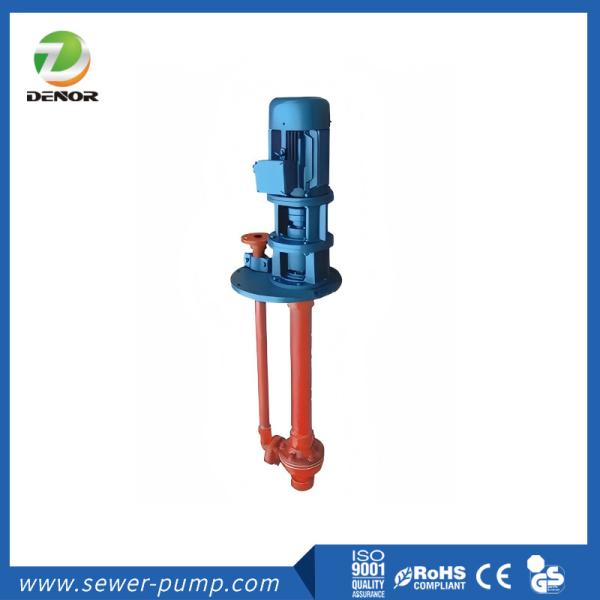

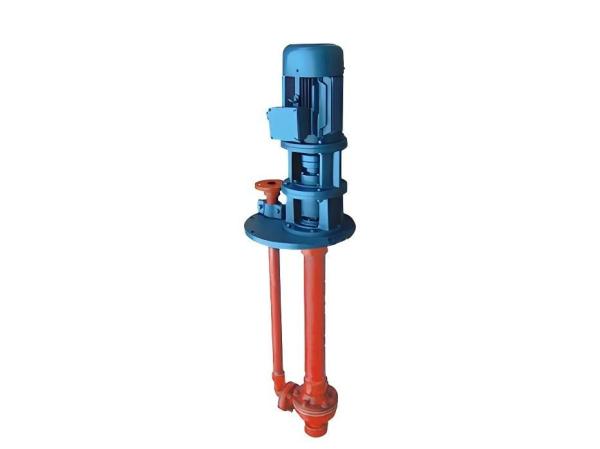

La pompe de puisard verticale submersible FYS se compose principalement d'un corps de pompe, d'un couvercle de pompe, d'une turbine, d'un arbre, d'un accouplement élastique, d'une bride de tuyau, d'un palier de guidage, d'un tuyau de raccordement intermédiaire et d'une sortie
Composé de composants tels que des tuyaux, des bâtis de palier, des plaques de base et des bâtis de moteur.
L'orifice d'aspiration de la pompe suit la direction de l'axe et la sortie est parallèle à l'axe.
La pompe tourne dans le sens des aiguilles d'une montre lorsqu'elle est vue de l'orifice d'aspiration vers la section du moteur.
Le moteur vertical de cette pompe est fixé au siège du moteur avec des boulons et transmis directement à la pompe par un accouplement élastique, le corps de la pompe, le tuyau de raccordement intermédiaire, le bâti de la pompe, etc.
Le tuyau de sortie, la bride de tuyau et la connexion boulonnée forment un tout et sont fixés sur la plaque de fond. L'ensemble de la pompe est installé sur le conteneur à travers la plaque de fond. La pompe de type FYS sort.
D'autres composants majeurs en dehors des pièces en contact avec le liquide, tels que la base du moteur et le bâti de la pompe, sont en fonte. La plaque de fond est en polypropylène.
Les forces axiales et radiales de la pompe, y compris la pression de l'eau générée pendant le fonctionnement de la pompe, le poids de la turbine et du rotor, etc., sont toutes déterminées par le boîtier de palier unidirectionnel installé à l'intérieur
Butées à billes de butée, roulements à billes radiaux à une rangée ; Et l'arbre de guidage coulissant supporte pour assurer le fonctionnement sûr et normal de la pompe. Le palier est lubrifié avec de la graisse, et le palier de guidage
Lubrifiez le liquide transporté. Par conséquent, le niveau de liquide doit être supérieur à l'axe de la turbine pendant le fonctionnement.
De plus, la série centrifuge de liquide résistante à la corrosion FSY est divisée en structure de palier de guidage intermédiaire et en structure de palier non immergée en raison des différentes longueurs de la longueur L qui s'étend dans le conteneur
Structure du palier de guidage intermédiaire.

Exemple : 25WSY-30

25- Le diamètre de sortie est de 25 mm, W- Pompe vortex résistante à la corrosion S- Les pièces en contact avec le milieu sont en plastique renforcé de fibre de verre phénolique Y- pompe à liquide 30- la tête de pompe est de 30 mètres.

Exemple : 50FSY-35A

50- diamètre de sortie de 50 mm, F- pompe hors échelle résistante à la corrosion, S- matériau phénolique verre, Y- pompe à liquide, 35- tête de pompe de 35 mètres, A- turbine ronde après un tour.

Application
Les pompes submersibles verticales FSY sont largement utilisées dans les industries de la chimie, de la pétrochimie, de la fusion, des colorants, des pesticides, des terres rares, du cuir pour transporter divers acides non oxydants qui ne contiennent pas de particules solides en suspension, ne sont pas facilement cristallisés et ont une température inférieure à 100℃. C'est l'équipement le plus raisonnable pour les milieux corrosifs tels que l'acide chlorhydrique, l'acide sulfurique dilué, l'acide formique, l'acide acétique et l'acide butyrique.
