Tubes à aileron en acier inoxydable de type KL (à pieds en L) pour échangeurs de chaleur

Matériel

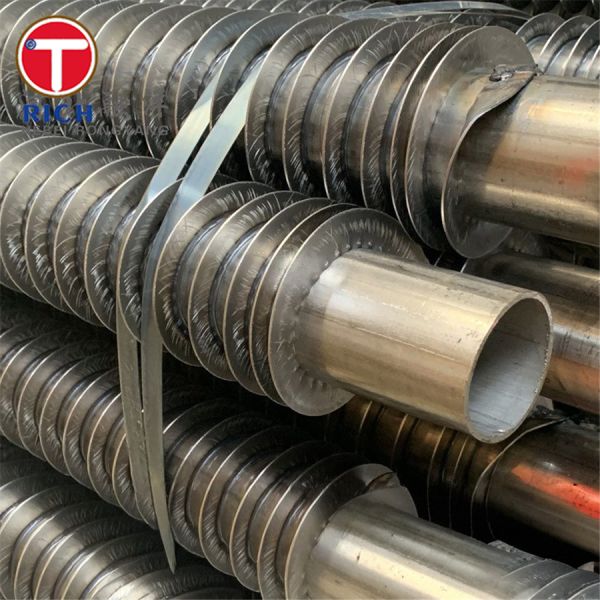

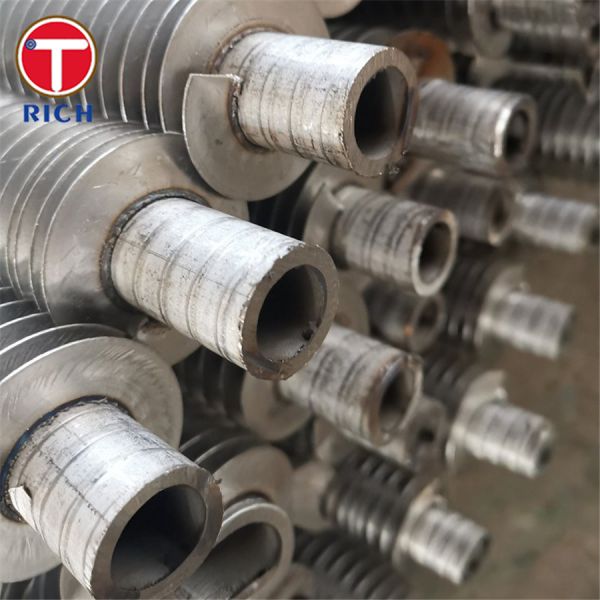

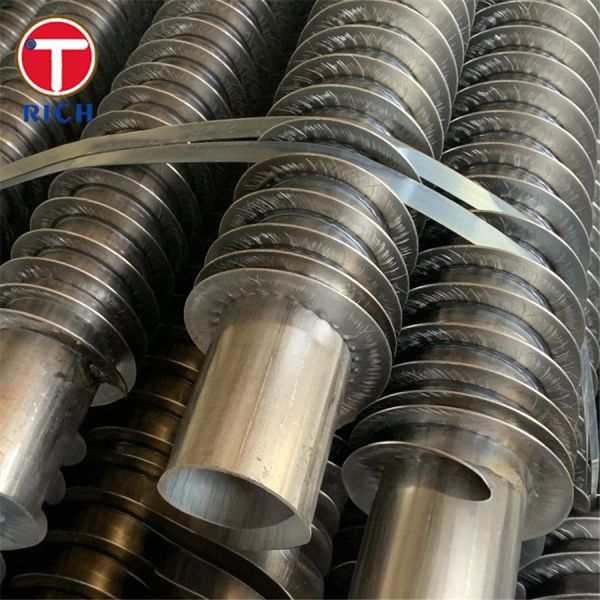

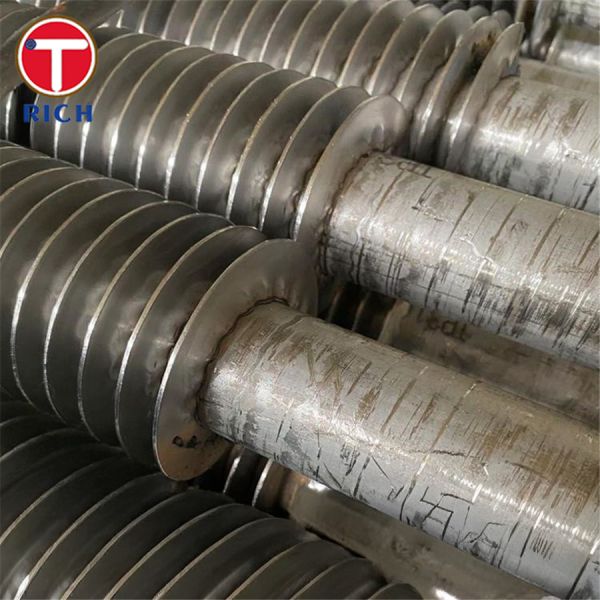

Un tube à nageoires de type KL (Knurled L-Foot fin tube) est un tube échangeur de chaleur fabriqué en enveloppant hélicoïdallement une bande de nageoires métalliques autour d'un tube de base en acier inoxydable.émoussé, et le pied de nageoire en forme de L est incorporé mécaniquement dans cette surface enroulée, ce qui crée une liaison métallurgique/mécanique étroite, produisant une efficacité de transfert de chaleur accrue, une forte adhérence des nageoires,et une durabilité robuste.

Les spécifications

Gamme typique de la fabrication industrielle de tubes à nageoires de type KL:

• Matériau du tube de base: acier inoxydable (par exemple, 304, 304L, 316, 316L, 321)

• Surdose par tube: 12,7 mm (1/2") à 50,8 mm (2")

• Épaisseur de paroi du tube: ≥ 1,24 mm (0,049′′), selon la taille

• Matériau des nageoires: bandes en aluminium ou en cuivre

• Épaisseur des nageoires: 0,30 à 0,50 mm

• Hauteur des nageoires: 6,35 mm (1/4") à 25,4 mm (1")

• La hauteur de la nageoire: 5'12 nageoires par pouce

Principales caractéristiques

• Efficacité thermique élevée Une forte liaison de la nageoire au tube augmente la conduction thermique et réduit la résistance thermique.

• Un engagement mécanique fort¢ Le collage en crochet empêche le relâchement des nageoires par les vibrations et les cycles de température.

• Résistance à la corrosionLe tube de base en acier inoxydable offre une longue durée de vie, en particulier dans des atmosphères corrosives ou humides.

• Durable et stableIl convient aux environnements industriels à fort stress.

• Combinaisons de matériaux flexibles¢ Tubes en acier inoxydable avec nageoires en aluminium, en cuivre ou en acier inoxydable.

• Géométrie personnalisableL'OD, l'épaisseur de la paroi, la hauteur de la nageoire, la hauteur de la nageoire et les matériaux peuvent être adaptés aux besoins de l'application.

Nos avantages

Après avoir étudié les préoccupations typiques des acheteurs concernant les échangeurs de chaleur à tubes à aileron, les avantages suivants répondent aux exigences les plus courantes:

• Performance thermique optimisée: Les clients s'inquiètent souvent de l'insuffisance de l'efficacité du transfert de chaleur.
  La liaison en rouleaux de type KL fournit un contact thermique supérieur, ce qui se traduit par des performances d'échange thermique supérieures à celles des tubes à nageoires L ou LL standard.

• Liens fiables à long terme: Beaucoup de clients demandent comment les nageoires se relâchent avec le temps.
  L'incorporation mécanique du pied en L dans le tube enroulé assure une liaison stable même sous des cycles sévères.

• Protection contre la corrosion: Les utilisateurs travaillant avec de l'air corrosif, de l'humidité ou des gaz industriels ont besoin de tubes résistants à la corrosion.
  Les tubes de base en acier inoxydable assurent une résistance à la corrosion à long terme, prolongant la durée de vie de l'échangeur.

• Flexibilité de conception pour les systèmes sur mesure: Les ingénieurs ont souvent besoin de dimensions sur mesure pour correspondre à la conception de bobine ou d'échangeur.
  Nous prenons en charge la personnalisation complète de l'OD du tube, de l'épaisseur de la paroi, du type d'aileron, de l'envergure de l'aileron et de la longueur.

• Traitement de surface facultatif:
  Nous pouvons fourniren acier ou en acier plat,sur la surface du tube de base lorsque des exigences supplémentaires en matière de résistance à la corrosion ou thermique sont requises.

Composition chimique

Propriétés mécaniques

Normes applicables

Les nageoires de type KL sont uneméthode de fabrication, les normes s'appliquent donc principalement aux matériaux de tubes de base:

• Pour l'utilisation dans les machines de traitement de l'air- Tubes ferritiques et austénitiques sans soudure pour échangeurs de chaleur

• Pour l'aéronef¢ Tubes soudés ou sans soudure en acier inoxydable austénitique

• Pour l'aéronef¥ Pièces et tubes en acier inoxydable sans couture ou soudés

• Pour les appareils de traitement des eaux usées¢ Tubes européens en acier inoxydable sans soudure

• Les produits de base sont les suivants:¥ Tubes de chaudière et échangeurs de chaleur en acier inoxydable

• Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:¥ Chineses à chaudière et échangeurs de chaleur en acier inoxydable

Champs d'application

Les tubes à nageoires en acier inoxydable de type KL sont largement utilisés dans:

• Échangeurs thermiques industriels

• autres appareils pour la fabrication de lampes

• Traitement pétrochimique

• Systèmes de récupération de chaleur des centrales électriques

• Des bobines de climatisation, des évaporateurs et des condensateurs

• Économiseurs de chaudières et refroidisseurs de gaz de combustion

Utilisation typique dans ces champs

• Unités de refroidissement par air: échange de chaleur entre les fluides de procédé et l'air ambiant

• Condensateurs: Améliorer l'efficacité de la condensation de la vapeur ou des réfrigérants

• Systèmes de récupération de chaleurRécupération de la chaleur résiduelle des gaz de combustion

• Traitement chimique: Résistant à la corrosion dans des environnements agressifs

• Industrie de la climatisation: Fournir une construction de bobine compacte et efficace
