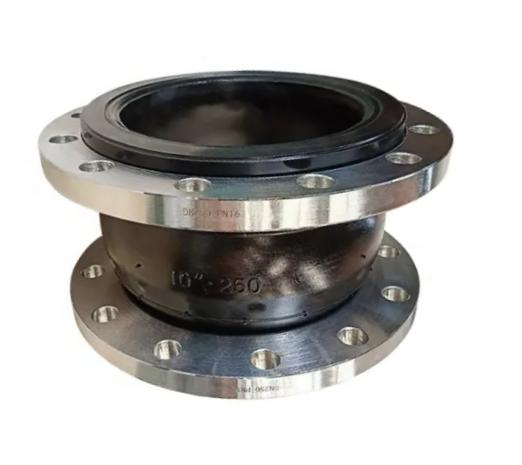

Joint de dilatation flexible à simple sphère en caoutchouc NBR de type bride DN300

Un joint de dilatation en caoutchouc à simple sphère (également connu sous le nom de compensateur en caoutchouc, joint flexible en caoutchouc ou soufflet en caoutchouc) est un composant de tuyauterie très flexible conçu pour absorber les mouvements, réduire les vibrations et compenser les désalignements dans les pipelines tout en maintenant une étanchéité.

Principales caractéristiques :

Diamètre nominal (DN) : 300 mm

Type de structure : Joint de dilatation en caoutchouc à simple sphère

Type de bride : Acier au carbone ou acier galvanisé, percé selon les normes ANSI, DIN, JIS ou personnalisées

Matériau du caoutchouc : NBR (caoutchouc nitrile butadiène) – Excellente résistance à l'huile

Renforcement : Cordon en nylon multicouche et fil d'acier pour la résistance à la pression

Pression de conception : Généralement PN10 / PN16 / PN25 (à confirmer selon le projet)

Capacité de mouvement : Compression/extension axiale, décalage latéral, déviation angulaire

Plage de température : -10°C à +80°C (selon la compatibilité du fluide)

Paramètres du produit

Le joint de dilatation en caoutchouc à simple sphère se compose de :

Corps en caoutchouc (élastomère) : Généralement fabriqué en NBR (caoutchouc nitrile), EPDM, néoprène ou FKM (Viton) selon l'application.

Couches de renforcement : Tissu intégré ou fil d'acier pour améliorer la résistance à la pression.

Brides ou extrémités de tuyaux : Disponibles en connexions à brides (ANSI, DIN, JIS, etc.) ou filetées/à manchon.

Conception à simple arche (sphère) : Offre une flexibilité pour les mouvements axiaux, latéraux et angulaires.

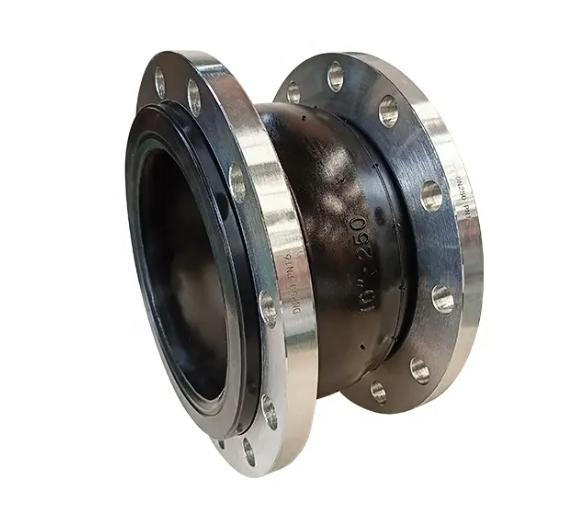

Affichage des détails du produit

Fonctions clés

✔ Amortissement des vibrations et du bruit : Réduit les contraintes des pompes, des compresseurs et des machines.
✔ Absorption des chocs : Protège les pipelines des coups de bélier et des surtensions.
✔ Compensation des désalignements : Permet de légères déviations des tuyaux sans connexions rigides.
✔ Compensation de la dilatation thermique : Accommode l'expansion/contraction des tuyaux induite par la température.
✔ Résistance chimique et à la corrosion : Selon le matériau du caoutchouc (par exemple, EPDM pour les acides, NBR pour les huiles).

Traitement du produit de joint de dilatation en caoutchouc
