Description du produit:

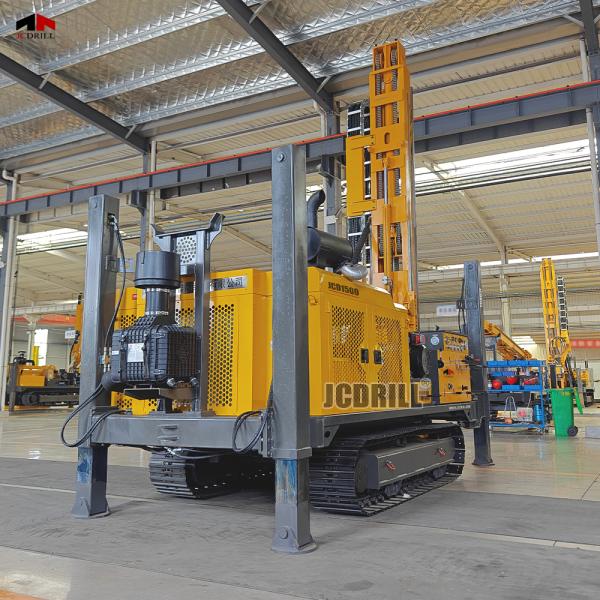

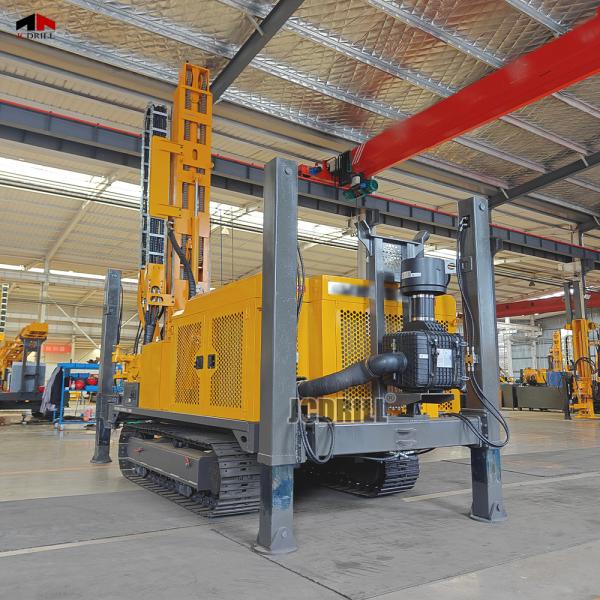

Le JCD1500 est conçu pour les opérations de forage de noyau ultra-profond qui nécessitent un couple maximum, une résistance structurelle améliorée et une stabilité continue sous lourde charge.le forage à des profondeurs allant jusqu'à 1800 m, ce qui le rend adapté à des projets exigeants d'exploration minière et de géotechnique.Propulsé par un puissant moteur diesel WEICHAI turbocompressé de 150 kW et soutenu par un système hydraulique de haute capacité 330L/min, la plateforme fournit un couple de rotation allant jusqu'à 4000 Nm et une forte réponse hydraulique pour les formations à haute résistance.la course d'alimentation de 3500 mm et la capacité de tirage de 36 tonnes assurent un fonctionnement en douceur dans des conditions de forage profondes et complexes.

Paramètre:

Caractéristiques:

Je suis désolé. Le JCD1500 est propulsé par un moteur turbocompressé WEICHAI de 150 kW et un système hydraulique de 330 L/min, fournissant une puissance continue et puissante pour le forage de noyau ultra-profond.Le système assure une pression stable et un contrôle réactif, assurant un forage efficace en haute-
Des formations de résistance.

Je suis désolé. Avec une course d'alimentation de 3500 mm et une capacité de traction de 36 tonnes, la plateforme permet une récupération stable du noyau à des profondeurs allant jusqu'à 1800 mètres.le rendant adapté à la fois aux forages verticaux et inclinés.

Je suis désolé. Un système de levage à double corde comprend un treuil à grande vitesse de 1000 kg et un levage lourd de 10 000 kg, améliorant la capacité de levage des tiges, du boîtier et des outils lourds.Cette configuration améliore l'efficacité dans des conditions de forage profondes et complexes.

Je suis désolé. Équipée d'une pompe à boue BW-250 et d'un générateur à fréquence variable de 11 kW, la plate-forme offre une alimentation fiable pour le rinçage et sur place.La capacité d'escalade à 40° assure une forte adaptabilité dans des terrains difficiles.

Applications:

1Projets d'exploration minière ultra profonde
Avec une profondeur de forage maximale de 1800 mètres, la plate-forme est parfaite pour explorer des corps minéraux profonds, tels que de l'or, du cuivre, du lithium et des éléments de terres rares dans des conditions de roche dure.

2- Forage géotechnique pour les grandes infrastructures
Convient pour les investigations en profondeur dans les fondations de barrages, les ponts, les tunnels et autres méga-infrastructures où une résistance élevée et une pénétration profonde sont requises.

3. Encastrement à couple élevé et courbes de noyau surdimensionnées
Le couple rotatif de 4000 Nm et la force de traction de 36 tonnes permettent une pénétration en douceur dans des formations denses, fracturées ou multicouches à l'aide d'un boîtier de grand diamètre.

4Opérations en terrain lointain et accidenté
Avec une vitesse de marche de 3,5 km/h, une capacité d'escalade de 40°, une génération d'énergie embarquée et un système de levage à double corde, le JCD1500 prend en charge le fonctionnement autonome dans les zones accidentées, montagneuses ou à haute altitude.

5. Soulevées lourdes et manipulation d'outils complexes
Le système de levage à double corde avec le treuil de 10 tonnes permet une manipulation sûre et efficace des tiges longues, des boîtiers lourds, des outils de trou et des accessoires de trou profond.

Questions fréquemment posées

Q1: À quoi sert le JCD1500?
R1: JCD1500 est conçu pour le forage de noyaux ultra-profonds en utilisant des noyaux de câbles avec des tiges HTW, NTW et BTW. Il gère des profondeurs allant jusqu'à 1800 mètres.

Q2: Qu'est-ce qui alimente la plateforme JCD1500?
R2: Il est propulsé par un moteur diesel turbocompressé WEICHAI de 150 kW, fournissant une puissance élevée et stable pour un fonctionnement continu sous lourdes charges.

Q3: Quelle est la puissance du système hydraulique?
A3: Le système hydraulique fonctionne à une pression de 28 MPa avec un débit de 350 L/min, assurant une réponse hydraulique rapide, solide et constante pour toutes les opérations.

Q4: Quel est le couple maximal et la course d'alimentation?
A4: La plate-forme fournit un couple de rotation allant jusqu'à 4000 Nm et une course d'alimentation de 3500 mm, adaptée à une longue et ininterrompue mise au point en terre profonde et résistante.

Q5: Le JCD1500 peut-il effectuer des forages en angle?
R5: Oui, le mât à une pièce en contact avec le sol prend en charge les angles de forage de 45° à 90°, permettant des opérations de forage verticales et inclinées.

Q6: Quelles sont les caractéristiques du système de levage par corde?
A6: Elle comprend:

1000 kg de treuil auxiliaire à grande vitesse

10,000 kg treuil lourd
Ils sont conçus pour le boîtier, les tiges et la manutention d'outils lourds avec une portée de levage étendue (1500 m / 50 m de capacité de corde).

Q7: Quelle pompe à boue est incluse?
A7: Le simulateur est équipé d'une pompe à boue BW-250 à haute pression, fournissant un débit allant jusqu'à 250 L/min et une pression de 10 MPa, adaptée à un rinçage efficace dans des formations profondes.

Q8: Est-il adapté aux opérations à distance et hors réseau?
R8: Oui, le générateur hydraulique à fréquence variable à bord de 11 kW (220V/380V) assure un fonctionnement autonome même dans des endroits isolés.

Q9: Quelle est la mobilité du JCD1500?
A9: Il a une vitesse de marche de 3,5 km/h et peut grimper jusqu'à 40°, ce qui le rend très mobile sur des terrains accidentés et accidentés.

Q10: Quelles sont les dimensions et le poids du transport?
A10: La taille du véhicule est de 6000 × 2100 × 2400 mm et il pèse environ 10,5 tonnes.
