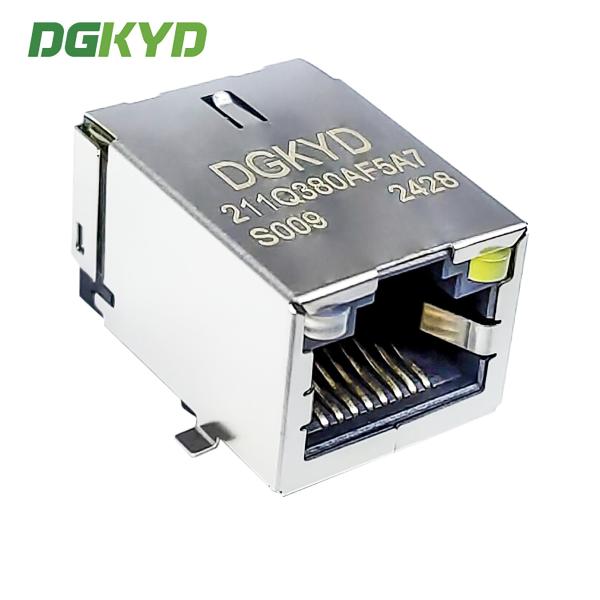

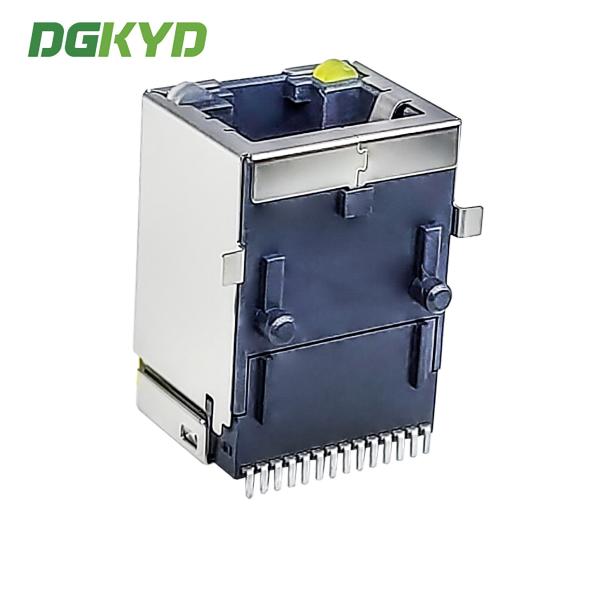

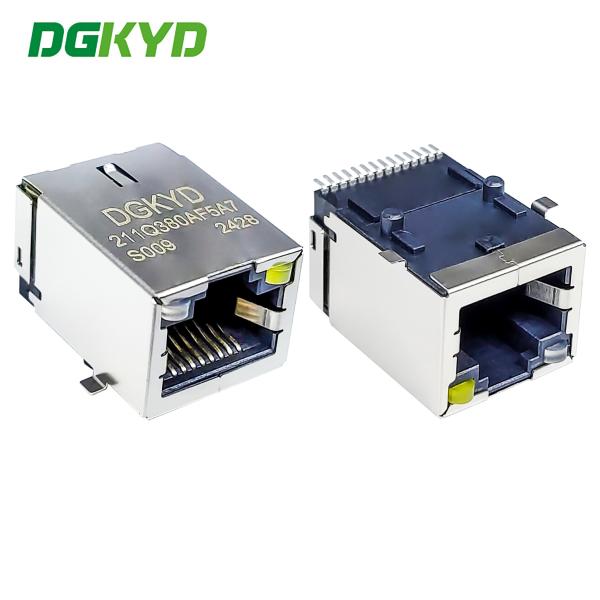

Connecteur RJ45 monté en surface avec RJ45 gigabit et matériau LCP léger DGKYD211Q380AF5A7S009

Document de spécification du produit

DGKYD211Q380AF5A7S009.pdf

Type d'interface : application de tête de cristal : Ethernet 10 / 100 / 1000BASE-T

Type : RJ45 avec magnétiques intégrés

Fréquence de fonctionnement : haute fréquence caractéristique : filtrage, anti-interférence

Température de fonctionnement : 40 ℃ - 85 ℃

Température de stockage : - 40 ℃ - 85 ℃

Soudure sans plomb : hauteur de soudure à la vague jusqu'à 265 ℃

Série complète d'accessoires de circuits intégrés RJ45, approvisionnement direct du fabricant de connecteurs réseau RJ45

1. Mode commercial : Fabricant

2. Délai de livraison : livraison à temps, environ deux semaines.

3. Spécifications au choix : voyant lumineux LED (vert, jaune, rouge, orange, bleu, LED bicolore)>

Blindage avec doigts EMI ou non

rapport de bobinage du noyau magnétique

diversification des circuits magnétiques en option

placage or des contacts (FU, 3U, 6U, 15u, 30U, 50U)

matériau du boîtier en plastique (PBT, PA46, PA9T, LCP)

4. Les propriétés électriques des produits répondent aux normes de l'industrie, l'apparence et les propriétés mécaniques répondent aux dimensions d'apparence, aux normes de l'industrie manufacturière mécanique et aux normes de protection de l'environnement. Votre satisfaction est le but de notre service !

Paramètres de performance :

1. Appliqué à Ethernet, rapport de bobinage : 1CT: 1CT

2. Répondre à IEEE 802.3 & ANSI X 3.263 standard

3. Inductance en circuit ouvert (OCL) : 350uH (MIN) @ 100kHz, 0.1VRMS avec 8Ma DC Bias

4. Processus de soudure à la vague de 265 ℃ Max répondant aux exigences de la norme EU ROHS

5. Tension de tenue : 2250VDC 1mA max, 60s

6.Impédance : 100 ohms

7. L'interface RJ45 répond à la norme FCC 68.5 standard

8. Résistance CC : 1,5 Ω
