Principales caractéristiques:

• Une prise RJ45 à port unique 1×1 prenant en charge les vitesses 10 / 100 / 1000Base-T Ethernet (Gigabit).
• Facteur de forme à profil bas: hauteur de l'emballage d'environ 11,30 mm.
• La configuration de l'entrée latérale de montage par trou (THT) (orientation du verrou vers le haut).
• Indicateurs LED intégrés: option orange et vert/jaune.
• Magnétiques intégrés: rapport de rotation 1CT:1CT (primaire: secondaire) pour les ensembles de canaux TX/RX.
• Connecteur blindé avec émetteur électronique.
• Conformité: norme IEEE 802.3 (Ethernet), certification RoHS, REACH et UL.
• Plage de température de fonctionnement: de 40 °C à +85 °C pour de nombreuses annonces (note: confirmer avec la fiche de données pour votre variante)

Les spécifications:

Applications:

1. Équipement de réseau limité en espace tel que caméras intelligentes, modules embarqués, routeurs compacts et appareils de réseautage de consommation/industriel.
2. Les dispositifs nécessitant une connectivité Ethernet Gigabit complète dans les mises en page de PCB de faible profil.
3. Produits de réseautage où les magnétiques intégrés simplifient la conception des cartes et les performances EMI/EMC.

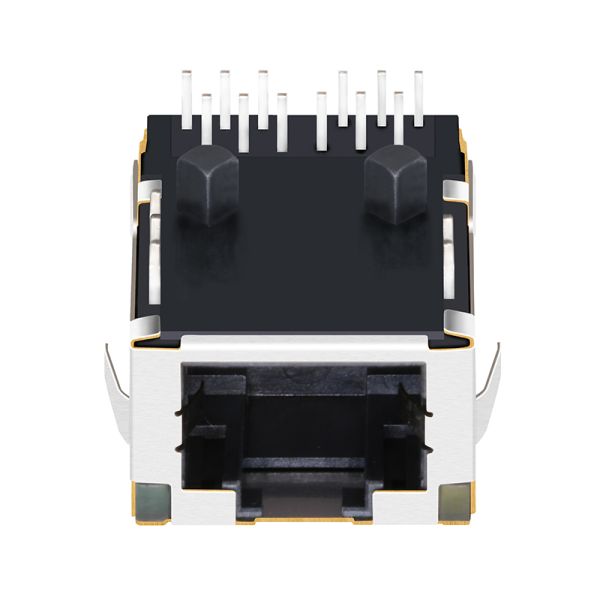

Connecteur RJ45 avec magnétique intégré Détails:

Considérations de conception et de mise en page:

• Utiliser l'empreinte PCB recommandée et la disposition des poteaux de retenue selon le dessin du fabricant (voir fiche de données).
• Assurez-vous que l'orientation de l'entrée latérale (Tab Up) correspond à la conception de votre planche et aux contraintes mécaniques.
• Vérifiez que l'orientation et les couleurs de la LED correspondent à la conception du système et aux indications visuelles.
• Pour la conception thermique: bien que la température nominale soit comprise entre 40 °C et +85 °C, veillez à ce que les composants adjacents et la disposition de la carte ne dépassent pas les limites thermiques du connecteur.
• Réviser la stratégie de blindage EMI/EMC: les connecteurs doivent être fixés à la terre de manière appropriée pour assurer une performance optimale.
• En raison de la magnétique intégrée, considérez attentivement l'empilement de la carte et l'intégrité du signal autour de la région RJ45 (surtout si la haute vitesse ou PoE est impliquée).
