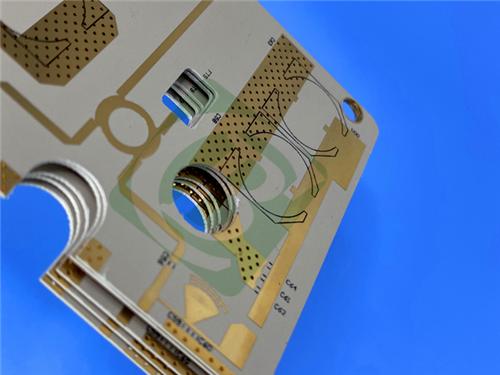

Nous vous présentons notre PCB rigide à double couche haute performance, conçu avec un matériel RF-10.Ce PCB avancé est conçu pour des applications RF de précision où la réduction de la taille et l'intégrité du signal sont essentielles, ce qui en fait le choix idéal pour les systèmes d'antenne, les composants de satellites et les technologies aérospatiales.

L'empilement de ce PCB est constitué de:

- Couche de cuivre 1: 35 μm (1 oz)

- Le noyau RF-10: 0,254 mm (10 mil)

- Couche de cuivre 2: 35 μm (1 oz)

Détails des PCB

Caractéristiques et avantages du matériau RF-10

Propriétés diélectriques

Le stratifié RF-10 présente une constante diélectrique élevée de 10,2 ± 0,3 à 10 GHz, ce qui permet une réduction significative de la taille du circuit tout en maintenant une excellente intégrité du signal pour les conceptions RF compactes.

Caractéristiques de perte extrêmement faible

Avec un faible facteur de dissipation de 0,0025 à 10 GHz, la RF-10 minimise la perte de signal, ce qui la rend parfaite pour les applications à haute fréquence comme les antennes GPS et les communications par satellite.

Performance thermique

Les valeurs CTE de RF-10 démontrent une stabilité exceptionnelle:

- Axe X: 16 ppm/°C

- Axe Y: 20 ppm/°C

- Axe Z: 25 ppm/°C

Ces valeurs assurent une performance fiable dans les variations de température.

Autres avantages

- Haute conductivité thermique (0,85 W/mk) pour une dissipation thermique efficace

- Une absorption minimale de l'humidité (0,08%) pour une durabilité environnementale

- Classification de l'inflammabilité V-0 pour la conformité à la sécurité

- Excellente adhérence aux surfaces de cuivre lisses

- Stabilité dimensionnelle supérieure pour des applications de précision

Applications typiques

Les propriétés uniques du RF-10 le rendent idéal pour des applications RF exigeantes:

- Les antennes à patch en microstrip: permettant des conceptions compactes et performantes

- Antennes GPS: pour les systèmes de positionnement précis

- Composants passifs: filtres, couples et diviseurs de puissance

- Systèmes d'évitement des collisions des aéronefs: Sécurité de l'aviation critique

- Composants de satellites: fonctionnement fiable dans l'espace

- Systèmes de communication 5G: soutien des réseaux de nouvelle génération

Conformité et normes

Ce circuit imprimé répond aux normes IPC-Classe-2 rigoureuses, assurant une qualité et une fiabilité constantes.

Disponibilité mondiale

Nous offrons des expéditions dans le monde entier avec une livraison fiable aux ingénieurs et aux fabricants dans toutes les régions.

Conclusion

Notre PCB RF-10 à double couche représente un équilibre optimal entre performance et valeur pour les applications RF nécessitant une miniaturisation de circuit.excellentes propriétés thermiquesCette solution offre des performances exceptionnelles dans les conceptions compactes.vous choisissez une solution rentable qui ne compromet pas la qualité - parfaite pour vos applications RF les plus difficilesContactez-nous aujourd'hui pour discuter de la façon dont ce PCB peut améliorer votre prochain projet.
