Les spécifications
Number modèle :
BIC-083.V1.0
Point d'origine :
La Chine
MOQ :
1pcs
Conditions de paiement :
T/T
Capacité d'approvisionnement :
5000pcs par mois
Délai de livraison :
8-9 jours ouvrables
Détails de empaquetage :
Vide bags+Cartons
Matière première :
RO4003C+FR-4 ; RO4350B + FR4 ; F4B + FR4 ; Duroid/RT5880 + RO4350B ; Duroid/RT5880 + FR4
Compte de couche :
4 couches, 6 couches, multicouche
Épaisseur de carte PCB :
1.0-5.0mm
Taille de carte PCB :
≤400mm X 500mm
Masque de soudure :
Vert, rouge, bleu, noir, jaune
Silkscreen :
Blanc
Poids de cuivre :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure :
Cuivre nu, HASL, l'ENIG, étain d'immersion, OSP
Définition

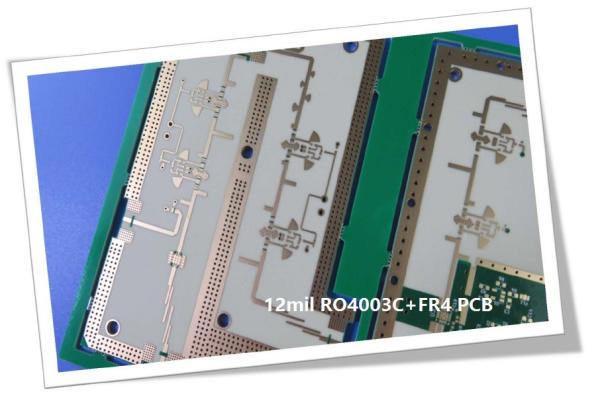

la carte PCB hybride de 6 couches a fait sur 12mil 0.305mm RO4003C et FR-4 pour l'antenne de satellite



Aujourd'hui nous présentons un type de carte PCB de 6 couches rf établie sur 12mil RO4003C et FR-4. Ce conseil est employé pour l'antenne de satellite. Après le dessin est l'empilement du conseil.

1.4mm RO4003C et FR4 par la carte PCB commandée d'impédance de carte PCB de trous



Le visionnement de l'empilement, le noyau 12mil est sur la couche supérieure et il joue principalement les rôles d'une couche de signal. Le noyau a fixé l'épaisseur qui est très importante pour la longueur électrique des lignes de rf sur la carte. Les couches de repos sont le matériel FR-4 en verre époxyde avec l'épaisseur semblable avec RO4003C.



Les spécifications détaillées sont comme suit.

Matière première : 12mil 0.305mm RO4003C+ Tg170 FR-4

Constante diélectrique : 3.38+/-0.05

Compte de couche : 6 couches

Par l'intermédiaire du type : Par des trous

Format : 105mm x 80mm = 1 types = 1 morceau

Finition extérieure : Or d'immersion

Poids de cuivre : Couche externe 35μm/couche intérieure de 18μm

Masque/légende de soudure : Vert/blanc

Taille finale de carte PCB : 1,4 millimètres

D'autres : L'impédance a commandé la carte PCB

Norme : Classe 2 d'IPC 6012

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai d'exécution : 10 jours ouvrables

Durée de conservation : 6 mois



1.4mm RO4003C et FR4 par la carte PCB commandée d'impédance de carte PCB de trous



Actuellement, les matériaux pressants mélangés mûrs sont comme suit :

RO4350B + FR4 ;

RO4003C + FR4 ;

F4B + FR4 ;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Capacité de carte PCB
Type de carte PCB : Carte PCB hybride, carte PCB mélangée
Du type mixte : RO4350B + FR4 ;
　 RO4003C + FR4 ;
　 F4B + FR4 ;
　 Duroid/RT5880 + RO4350B
　 Duroid/RT5880 + FR4
Masque de soudure : Vert, rouge, bleu, noir, jaune
Compte de couche : 4 couches, 6 couches, multicouche
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB : 1.0-5.0mm
Taille de carte PCB : ≤400mm X 500mm
Finition extérieure : Cuivre nu, HASL, l'ENIG, étain d'immersion, OSP
　 　
