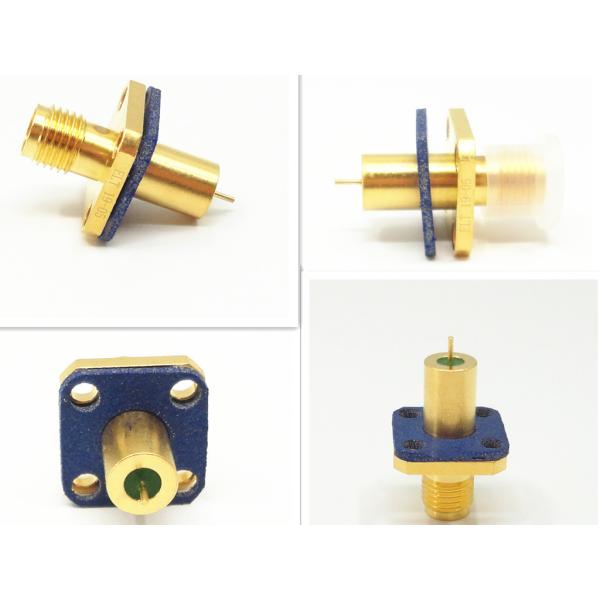

Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre
Les spécifications
Number modèle :
SMA-KFD911
Point d'origine :
La Chine
MOQ :
100pcs
Conditions de paiement :
T/T, Western Union, L/C
Capacité d'approvisionnement :
1 000 000 morceaux par mois
Délai de livraison :
D'ici 3 semaines
Détails de empaquetage :
Carton standard d'exportation
Genre :
Femelle
Impédance :
50Ω
Fréquence :
DC~18GHz
longévité :
500 cycles
Résistance d'isolation :
≥5000MΩ
VSWR :
≤1.3
Milieu isolant :
Joint de verre
Définition

Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre



La série de SMA est des genres de mini, à haute fréquence connecteur coaxial de rf, elle s'est développée et a produit selon MIL-C-39012. Avec des caractéristiques de petit volume, bonne largeur de bande, caractéristiques électriques supérieures.



SMA est les connecteurs coaxiaux les plus très utilisés de rf dans différents domaines de communication en hyperfréquence et d'appareil de mesure de micro-onde. Le connecteur de haute performance développé par notre société peut atteindre à 20GHz.



Characterials électronique et matériel :

Characterials électronique et matériel
Impédance 50ohms
Plage de fréquence DC~18GHz
Tension évaluée 335 VRMS (niveau de la mer maximum)
Tension-résistance de diélectriques 1000VRMS (niveau de la mer maximum)



VSWR

 Droit ≤1.3
À angle droit ≤1.35
Résistance d'isolation ≥5000MΩ
Conducteur central Mâle En laiton, plaqué or
Femelle Bronze de béryllium, or plaqué
Shell et d'autres pièces en métal Acier inoxydable en laiton et, plaqué or
Résistance de contact Conducteur intérieur ≤3.0MΩ
Conducteur externe ≤2.0MΩ
Élastomère En bronze de béryllium, nickelé
Isolateur PTFE
Anneau de joint Le caoutchouc de silicium
Couple de accouplement 0.79-1.13 N.m
Durablity 500 (Cysles)

Dessin d'ensemble :

Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre

Connecteur relatif de SMA rf (millimètre) :

1.

Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre

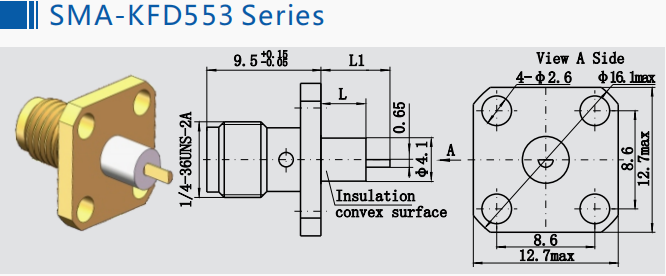

Number modèle L L1 Description
SMA-KFD553 1,5 4 Connecor du bâti rf de bride de trou de la femelle 4 de SMA
SMA-KFD666 5,4 6,9
SMA-KFD850 6 8,5



2.

Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre

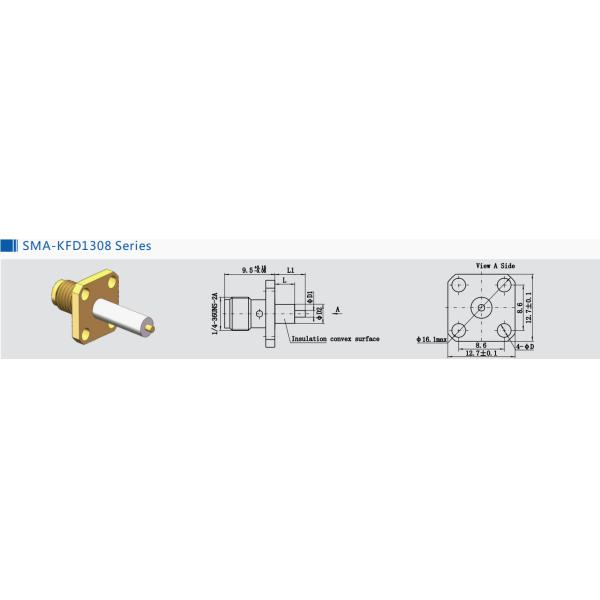

Number modèle L L1 D D1 D2 Description
SMA-KFD1308 11,7 13,7 2,6 1,3 4,1 Connecteur femelle de la bride rf de 4 trous de SMA
SMA-KFD1318 7 17 2,6 1,3 4,1
SMA-KFD1367 5 11 2,6 1,3 4,1
SMA-KFD1393 8,4 9,4 2,6 1,3 4,1
SMA-KFD1414 23,9 27 2,6 1,3 4,1 Connecteur femelle imperméable du bâti rf de bride de 4 trous de SMA



3.

Bâti hermétique de trou du connecteur femelle quatre du joint SMA d'auget de verre

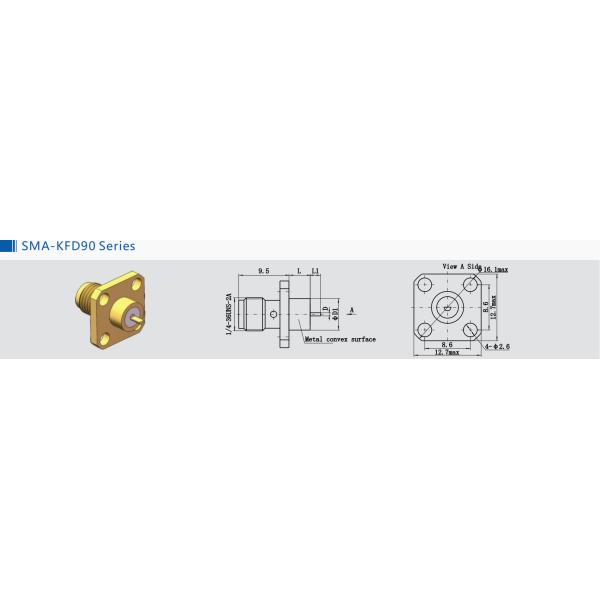

Number modèle L L1 D D1 Description
SMA-KFD90 3,2 2,5
0,65 appartements
 6 Connecteur femelle de la bride rf de 4 trous de SMA
SMA-KFD126 4 2,5
0,65 appartements
 6
SMA-KFD129 4 2
0,65 appartements
 6
SMA-KFD870 3 5
0,65 appartements
 6



Application :
*Aerospace
*Broadband
*Instrumentation
* antennes réseau à commande de phase
*Telecommunications

interconnexion de *Board-to-board


NOTE :

Nous avons plus de 10 000 types de connecteur de SMA, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
