Les spécifications
Numéro de type :
SMA-JFD141
Point d'origine :
La Chine
MOQ :
100 PCs
Conditions de paiement :
T/T, L/C, Western Union
Capacité d'approvisionnement :
100 000 morceaux par mois
Délai de livraison :
D'ici 3 semaines
Détails d'emballage :
carton standard d'exportation
Article :
SMA rf Conector
Électrodéposition :
Passivation plaquée par or
Fréquence :
DC~18GHz
Genre :
Mâle
Vie :
500 cycles
Application :
audio/vedio/micro-onde
Tension locale :
335V r.m.s au niveau de la mer
Type :
SMA
Définition

l'or 50Ohm droit a plaqué le connecteur coaxial du mâle rf de SMA

  • La série de SMA est des genres de mini, à haute fréquence connecteur coaxial de rf.
  • il s'est développé et a produit selon MIL-C-39012 par Xi'an Elite Electronic Industrial Co., Ltd. avec des caractéristiques de petit volume, bonne largeur de bande, caractéristiques électriques supérieures.
  • SMA est les connecteurs coaxiaux les plus très utilisés de rf dans différents domaines de communication en hyperfréquence et d'appareil de mesure de micro-onde.
  • Le connecteur de haute performance développé par notre société peut atteindre à 20GHz.

 Directement 2 trous brident or de bâti ont plaqué le mâle de connecteur de SMA

Spécifications des connecteurs de SMA rf :


Caractéristiques électriques
Impédance 50Ω
Plage de fréquence Reliez au câble DC~12.4GHz de solf
Reliez au câble semi-rigide DC~18GHz
Tension évaluée 335VRMS*
Tension-résistance de diélectriques 1000VRMS*
Résistance d'isolation ≥5000MΩ
Résistance centrale Conducteur central ≤3.0mΩ
Conducteur externe ≤2.0mΩ
VSWR ≤1.3

Caractéristiques des connecteurs de SMA rf :

  • Connecteurs coaxiaux subminiatures
  • Accouplement à vis
  • Conception légère, compacte et résistante aux vibrations
  • Disponible dans le placage à l'or de nickel ou, dans une grande variété d'orientations et arrêts de carte PCB
  • Large éventail avec les variantes masculines, de femelle et d'adaptateurs.
  • Plage de fréquence jusqu'à 18 gigahertz
  • Accouplable avec SMA2.9.
  • Excellente perte de retour

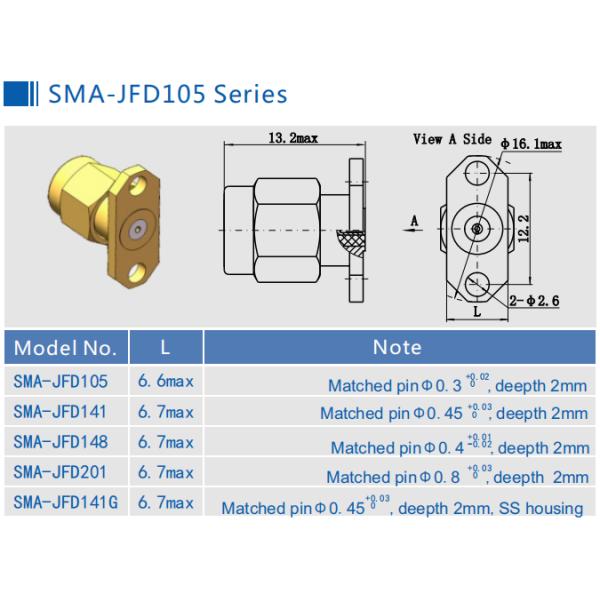

Dimensions d'interface :
Directement 2 trous brident or de bâti ont plaqué le mâle de connecteur de SMA
Caractéristiques matérielles et mécaniques :

Caractéristiques matérielles et mécaniques
Conducteur central Mâle Or en laiton plaqué
Femelle L'or en bronze de Sn-p a plaqué
Contact élastique Bronze de béryllium nickelé
Shell et d'autres pièces en métal Nickelé en laiton
Passivation inoxydable
Douille de rabattement Nickelé en laiton
Serrage du couple de la connexion 0.79-1.13N .m
Longévité 500 cycles
Bague d'étoupage Le caoutchouc de silicone
Isolateurs PTFE



Avantages de SMA rf Connecctors :



 1. Le connecteur de SMA rf est les combinaisons de haute qualité et rapides en vissant simplement deux connecteurs ensemble, sans la soudure ou le rabattement exigé

 2. Les prises électriques de SMA sont très utilisées pour la micro-onde, les antennes et l'instrumentation de essai etc.

 3. Le connecteur de SMA rf sont les connecteurs coaxiaux du fileter-accouplement rf avec la plage de fréquence de taille, résistante aux vibrations et grande miniature jusqu'à 18 gigahertz

 4. Les connecteurs de SMA rf sont disponibles dans vite pour se relier, poussée-sur ou interface standard, droite, versions de 90 degrés, aussi bien que cloison étanche, ou trou 4   configurations de panneau

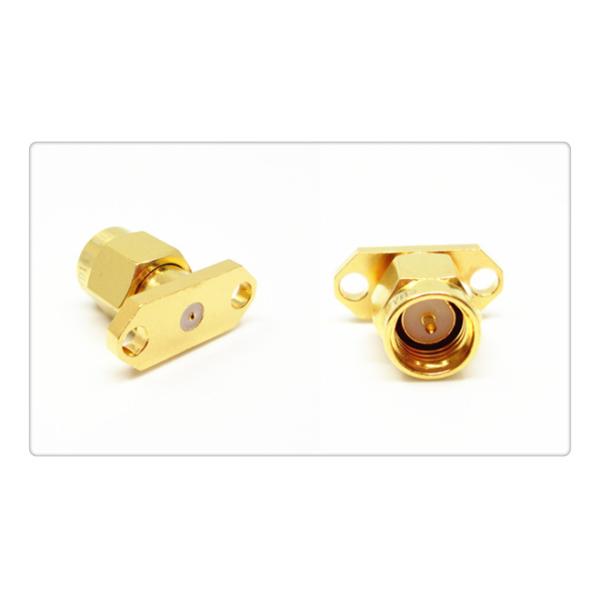

Images détaillées des connecteurs coaxiaux de SMA rf :

Directement 2 trous brident or de bâti ont plaqué le mâle de connecteur de SMA



NOTE :
Nous avons plus de 10 000 types de connecteur, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
