74GHz~110GHz WR10 BJ900 à 1,0 mm Femelle Direction d'onde à angle droit à l'adaptateur de coax 1.0/BJ900-KF
74GHz~110GHz WR10 BJ900 à 1,0 mm Femelle Direction d'onde à angle droit à l'adaptateur de coax 1.0/BJ900-KF
Les spécifications
Numéro de modèle :
1.0/BJ900-KF
Lieu d'origine :
Chine
Quantité minimale de commande :
5 pièces
Conditions de paiement :
T/T, L/C, carte de crédit, Paypal
Capacité à fournir :
10,0000 PCS par mois
Délai de livraison :
Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Détails de l'emballage :
Carton standard à l'exportation
Nom du produit :
WR10 BJ900 Guide d'onde pour les adaptateurs coaxiaux
Matériel :
Laiton
Placage :
Plaqué or
Gamme de fréquences :
Les fréquences de fréquence de l'appareil sont:
Connecteur :
1,0 mm
Vswr :
1.5
Taille de guide d'ondes :
Le numéro de série WR10,BJ900
Style corporel :
Angle droit
Définition

74 GHz~110 GHz Adaptateur d'onde WR10 BJ900 vers adaptateur coaxial à angle droit femelle 1,0 mm

La fréquence de adaptateurs guide d'ondes vers coaxiaux traités par Elite Electronic (ELT) couvre 5,4 GHz-110 GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a des guides d'ondes rectangulaires et à double crête standard, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement d'extrémité et lancement à angle droit à partir de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.

Spécification de 1.0/BJ900-KF:

Nom du produit Adaptateurs coaxiaux WR10 vers 1,0 mm de type angle droit
Numéro de modèle 1.0/BJ900-KF
Type coaxial 1,0 mm
Taille du guide d'ondes WR10 (BJ900)
Style de corps Lancement d'extrémité
Gamme de fréquences 74 GHz-110 GHz
Impédance SMA 50 Ohm
VSWR 1.5

Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure hyperfréquence et d'ondes millimétriques, etc.

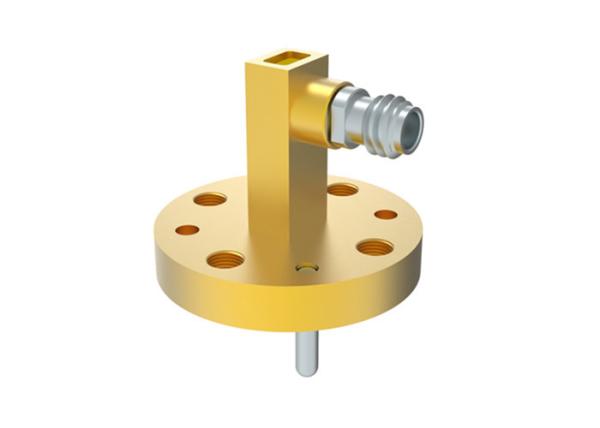

Schéma et images de Adaptateur d'onde WR10 BJ900 vers adaptateur coaxial femelle 1,0 mm 1.0/BJ900-KF:
74GHz~110GHz WR10 BJ900 à 1,0 mm Femelle Direction d'onde à angle droit à l'adaptateur de coax 1.0/BJ900-KF
Courbes de test de Adaptateur d'onde WR10 BJ900 vers adaptateur coaxial femelle 1,0 mm 1.0/BJ900-KF:
74GHz~110GHz WR10 BJ900 à 1,0 mm Femelle Direction d'onde à angle droit à l'adaptateur de coax 1.0/BJ900-KF

Liste des Adaptateurs guide d'ondes vers coaxiaux 1,0 mm :

Numéro de modèle Description Remarque
1.0/BJ740-KF Adaptateurs à angle droit femelles WR12(BJ740) vers 1,0 mm
1.0/BJ740-KFE Adaptateurs de lancement d'extrémité femelles WR12(BJ740) vers 1,0 mm BJ740=WR12
1.0/BJ900-KF Adaptateurs à angle droit femelles WR10(BJ900) vers 1,0 mm BJ900=WR10
1.0/BJ900-KFE1 Adaptateurs de lancement d'extrémité femelles WR10(BJ900) vers 1,0 mm
Type personnalisé Les tailles personnalisées sont acceptables

Relatif à Adaptateurs guide d'ondes vers coaxiaux 1,0 mm WR10 d'Elite Electronic.

74GHz~110GHz WR10 BJ900 à 1,0 mm Femelle Direction d'onde à angle droit à l'adaptateur de coax 1.0/BJ900-KF

74GHz~110GHz WR10 BJ900 à 1,0 mm Femelle Direction d'onde à angle droit à l'adaptateur de coax 1.0/BJ900-KF

Références croisées de la norme de guide d'ondes

Norme chinoise Norme internationale Gamme de fréquences (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112

Waveguide to Coax Adapter-ELT 2024.pdf

REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
