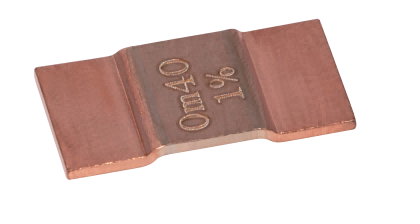

Résistances shunt de haute précision automobile 7W Résistance à faible inductance 0,0015 Ohm 3920 pour applications exigeantes
Résistances shunt de haute précision automobile 7W Résistance à faible inductance 0,0015 Ohm 3920 pour applications exigeantes
Résistances shunt de haute précision automobile 7W Résistance à faible inductance 0,0015 Ohm 3920 pour applications exigeantes
Résistances shunt de haute précision automobile 7W Résistance à faible inductance 0,0015 Ohm 3920 pour applications exigeantes
Les spécifications
Numéro de modèle :
ESR39F7W1M50F02G
Lieu d'origine :
Fabriqué en Chine
Quantité minimum de commande :
2000
Conditions de paiement :
T/T
Délai de livraison :
3-5 jours ouvrables
fabricant :
Ellon
Série :
RSE
Taille :
3920
Plage de résistance :
1,5 mΩ (0,0015 ohms)
Tolérance :
±1%
Puissance nominale :
8W
plage de température de fonctionnement :
-55°C à +175°C
Coefficient de température :
±50 ppm/°C
Matériel :
Fédéral
Par bobine :
2000
Caractéristiques :
Haute puissance, basse température
Applications :
Détection de courant, alimentations, contrôle moteur, gestion de batterie
Définition
Résistance de shunt métallique haute performance 0,0015Ω 7W avec une tolérance de ±1% pour la détection de courant
Dans le monde précis de l'électronique moderne, en particulier dans la gestion de l'alimentation, la détection de courant et les systèmes automobiles, le ESR39F7W1M50F02G se distingue comme une solution de premier plan. Cette résistance de shunt métallique avancée offre des performances inégalées grâce à ses spécifications robustes : un boîtier compact 3920, une résistance ultra-faible de 0,0015Ω, une puissance nominale de 7W et une tolérance serrée de 1%.
Conçue pour être conforme aux normes environnementales mondiales (RoHS et REACH), cette résistance sans plomb est fabriquée en alliage FeCrAl (fer-chrome-aluminium) pour des caractéristiques supérieures, notamment un faible coefficient de température, une haute précision, une remarquable capacité de tenue aux surtensions et une faible inductance.
Spécifications techniques
Paramètre Spécification
Valeur de résistance 0,0015Ω (1,5 mΩ)
Tolérance ±1%
Puissance nominale 7W
Taille du boîtier 3920 (6,35 mm * 3,15 mm)
Coefficient de température (TCR) ±50 ppm/°C
Matériau de résistance Alliage de cuivre manganèse (FeCrAl)
Température de fonctionnement -55°C à +175°C
Principales caractéristiques et avantages
1. Résistance ultra-faible et puissance nominale élevée
Le ESR39F7W1M50F02G combine une résistance de 0,0015Ω avec une dissipation de puissance de 7W, minimisant la chute de tension et les pertes de puissance lors de la détection de courant. Le boîtier 3920 assure une dissipation thermique efficace pour un fonctionnement continu jusqu'à ≈68 ampères, ce qui le rend idéal pour les entraînements de moteurs, les commandes d'onduleurs et les systèmes de gestion de batteries.
2. Propriétés exceptionnelles du matériau FeCrAl
  • Faible coefficient de température : Maintient une résistance stable sur de larges plages de température
  • Haute tenue aux surtensions : Gère les impulsions de courant de courte durée et de haute énergie sans dégradation
  • Stabilité à long terme : Performances constantes pendant toute la durée de vie opérationnelle
  • Faible inductance : Essentiel pour une détection de courant précise dans les circuits de commutation à haute fréquence
3. Construction de haute précision
La tolérance de 1 % sur 0,0015Ω représente une précision de fabrication exceptionnelle. L'élément métallique solide lié au substrat céramique offre une résistance mécanique et une résistance aux cycles thermiques et aux vibrations.
Scénarios d'application
Électronique de puissance : Onduleurs solaires, convertisseurs d'éoliennes pour la détection de courant de liaison CC
Automobile (xEV) : Systèmes de gestion de batteries, onduleurs de traction, distribution d'énergie
Automatisation industrielle : Variateurs de fréquence, servomoteurs pour le contrôle du courant moteur
Télécommunications : Alimentations de serveurs, redresseurs de télécommunications pour le partage de courant
Résumé des performances
Le ESR39F7W1M50F02G représente le summum de la technologie des résistances de shunt de courant, combinant une résistance ultra-faible, une gestion de puissance élevée et une précision de pointe. Sa construction en FeCrAl dans un boîtier robuste 3920 offre stabilité, précision et durabilité pour les applications électroniques les plus exigeantes en matière de conversion de puissance, de contrôle de moteur et de systèmes automobiles.
