Densimètre à résonance à fourche vibrante NYDE 4~20mA ou RS485 Modbus RTU 24VDC

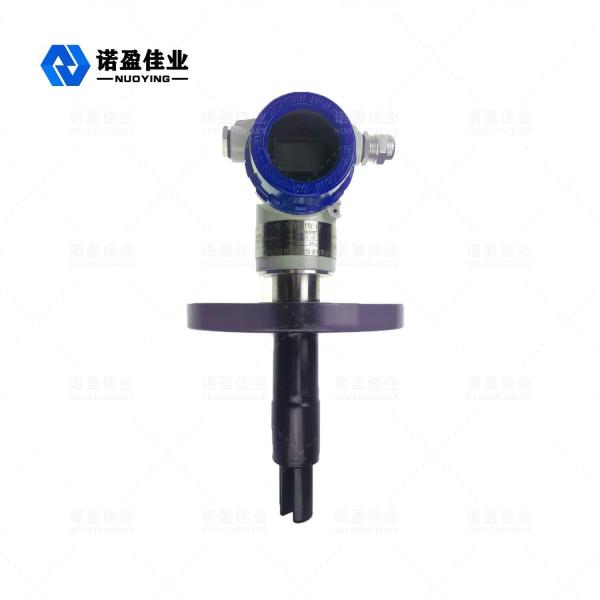

Densimètre à résonance à fourche vibrante NYDE

Le NYDE Le densimètre enfichable adopte une installation enfichable et est largement utilisé dans les pipelines. La densité du milieu dans les réservoirs ouverts et fermés est directement déterminée par la fréquence de vibration reçue par la fourche vibrante du capteur insérée dans le milieu. Le capteur de température intégré du capteur assure la compensation de température.

Champ d'application : Le densimètre enfichable peut effectuer une détection de densité en ligne en temps réel. Il peut être utilisé pour le contrôle de processus des produits dont la densité est le paramètre de base ou le contrôle qualité avec le pourcentage de solides ou le pourcentage de concentration comme référence. Les industries typiques comprennent l'industrie pétrochimique, l'industrie vinicole, l'industrie alimentaire, l'industrie pharmaceutique et le traitement des minéraux (tels que l'argile, le carbonate, le silicate, etc.), qui sont spécifiquement utilisés dans la détection d'interface et le mélange de pipelines multi-produits dans les industries ci-dessus, la détection de densité, la surveillance du point final du réacteur et la détection d'interface du séparateur.

Densimètre à résonance à fourche vibrante NYDE Technique Paramètres

Densimètre à résonance à fourche vibrante NYDE Fonctionnement Principe

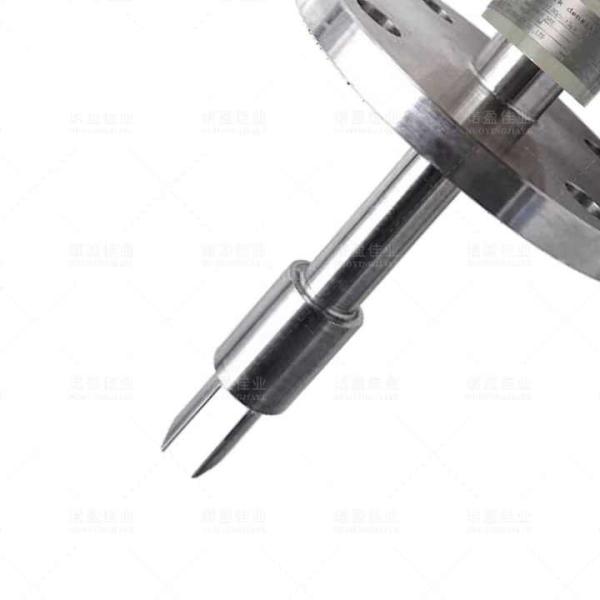

Le capteur fonctionne sur le principe de la vibration des composants, et la partie composant est la partie de la fourche vibrante immergée dans le liquide mesuré. La partie fourche vibrante induit une vibration grâce à un dispositif piézoélectrique interne fixé à l'extrémité inférieure du corps de la fourche. La fréquence d'oscillation est détectée par un deuxième dispositif piézoélectrique fixé à l'autre extrémité du corps de la fourche, puis le signal est amplifié par le circuit situé en haut. La densité du liquide est étroitement liée à la fréquence de vibration lorsque le liquide mesuré s'écoule. Lorsque la densité du liquide mesuré change, la fréquence de vibration lorsque le liquide s'écoule change également. Grâce à l'équation suivante, la densité du liquide mesuré peut être calculée avec précision.

D= K0+K1T+K2T2

D= Densité non calibrée du milieu mesuré (kg/m3)

T= Fréquence de vibration (μ s).

K0 , K1 , K2= constante

Dans le processus de détection de densité, le densimètre enfichable NYDE peut automatiquement compenser l'influence de la température sur la densité (D) du milieu mesuré, et la pression n'a pas d'influence significative sur la densité.

Densimètre à résonance à fourche vibrante NYDE Installation mécanique

Contrairement au capteur de densité de tuyau, la partie fourche du densimètre enfichable n'est pas complètement fermée.

Paroi de tuyau ou conteneur

L'effet de bord de la paroi sur le fluide plus l'effet de viscosité du milieu de mesure lui-même, ces effets auront une certaine influence sur l'étalonnage de mesure du capteur. Afin de les surmonter, pour différents environnements, nous avons résumé et défini la méthode d'installation et le diamètre du tuyau à l'avance pour faciliter la sélection dans les mêmes conditions.

Calcul du débit

V = Q / (1/4 *π *d2) Exemple : Débit 20 m3/h, diamètre du tuyau 100 mm

V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1)= 0,7 M/s

Emplacement de l'installation

Afin de garantir que le densimètre peut mesurer avec précision et afficher la stabilité, le débit du milieu mesuré ne doit pas être supérieur à 1 m/s, et le diamètre du pipeline où le densimètre est installé doit être supérieur ou égal à 159 mm. L'emplacement du densimètre doit être installé aussi loin que possible de la pompe, et la distance doit de préférence être supérieure à 5 m ; Lorsque le débit est supérieur à 1 m/s, utilisez l'installation à diamètre élargi. Lorsque le débit augmente de 1 m, le diamètre du tuyau du densimètre est augmenté de 1,5 fois. Il doit y avoir une section de tuyau droite ≥ 600 mm avant l'instrument et une section de tuyau droite ≥ 300 mm derrière l'instrument. Le fluide est dans un état laminaire lorsqu'il traverse le corps de la fourche,

Comme le montre la figure : installation horizontale d'un pipeline horizontal

Réducteur concentrique tuyau vertical Insérer directement dans le fluide

Réducteur concentrique tuyau horizontal Vue de dessus du tuyau horizontal
