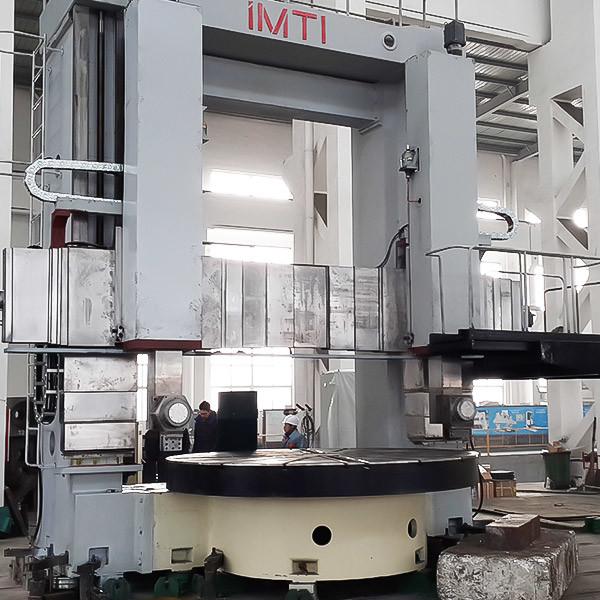

CK5225 Tour CNC vertical Φ2500mm Diamètre de tournage 20T Capacité Siemens 828D Contrôle à deux outils

Points forts du produit

• Une grande capacité d'usinage: Traite des pièces jusqu'àLe diamètre de Φ2500 mmethauteur de 1600 mmavecCapacité de poids de 20 tonnes
• Système à double outil: Caractéristiques des deuxLe poste d'outil gauche commandé par CNC (30KN)etle poste d'outil droit standard (35KN)
• Performance de précisionLes résultats:0.02 mm/300 mm de cylindricitéetRa1,6 μm finition de surface
• Contrôle avancé: équipé deSystème CNC Siemens 828Davec affichage couleur de 10,4"
• Une construction robuste:HT250 en fontecomposants avecdes conduites durcies (> HB200)
• Applications polyvalentes: Idéal pour le tournage de métaux lourds et de certains matériaux non métalliques

Description du produit

LeCK5225 Tour vertical à commande numériqueCette machine-outil représente l'ingénierie chinoise de pointe, combinant une conception mécanique éprouvée avec un contrôle numérique moderne.Table de travail de Φ2250 mmavec une technologie de roulement hydrostatique, assurant0.02 mm/1000 mm de précision de débitmême sous une charge totale de 20 tonnes.

Notre boîte de vitesses exclusive à entraînement direct0.2 à 51 tours par minuteune plage de vitesses variable alimentée par unMoteur à courant alternatif de 37 kW, alors queMoteurs de servo Siemens 1FK7101fournir un mouvement précis de l'axe (0.1 à 500 mm/min d'aliment,Rapide de 2500 mm/minLa machine est200 × 255 mm de bélier carréconception etPosition de l'outil à ± 30°permettre des opérations de contournement complexes sur de grandes brides, engrenages et composants de turbine.

Certifié àLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.Dans le cas de l'acier, ce tour vertical est particulièrement efficace pour:

• Élimination des matières en grande quantité dans les opérations de brossage
• Finition de précision de pièces symétriques par rotation
• Production flexible de petits lots de composants variés

Principales spécifications

Lignes directrices opérationnelles

1. Exigences relatives à la fondation:
   • Base en béton de 50 MPa minimum avec isolation contre les vibrations
   • Tolérance de nivellement ≤ 0,02 mm/m2
2. Entreprise:
   • Utilisation prévue8 mâchoires standardpour pièces de plus de 5 tonnes
   • Limitation maximale du couple de coupe de 65 kNm
3. Conditions environnementales:
   • Température de fonctionnement: 5 à 40°C
   • Humidité de l'air < 85% (non condensée)
4. Maintenance:
   • Tous les jours: vérifier la pression hydraulique (6-8 MPa)
   • Semaine par semaine: lubrifier toutes les voies avec de l'huile ISO VG68
   • Chaque mois: inspecter les filtres hydrostatiques des roulements

Applications industrielles

• Secteur de l'énergie: boîtiers de turbines, boucliers d'extrémité du générateur, corps de vannes
• Machines lourdes: grands roulements, composants des équipements miniers
• Les transports: Ensembles de roues de chemin de fer, pièces de propulsion de bateaux
• Fabrication générale: Franges, engrenages, poulies jusqu'à 2,5 m de diamètre

Assurance qualité

• Garantie de 12 moissur les composants mécaniques
• Assistance technique 24 heures sur 24, 7 jours sur 7avec un engagement de réponse sur place 24 heures sur 24
• Conforme àLes États membres doivent communiquer à l'autorité compétente les informations suivantes:normes de tour vertical
• Tests d'acceptation en usine avant expéditionà disposition
