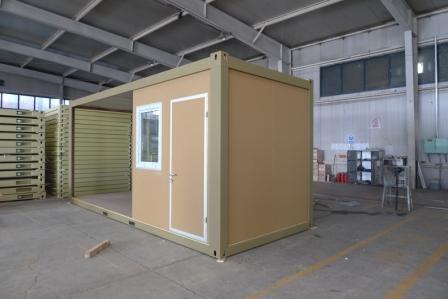

Disposition de cottage modulaire Anti-rouillé de cadre en acier pour des vacances - chalet de conteneur

Description :

La taille globale d'une maison simple spéciale de conteneur est 3m*6m.

Selon la conception, entrant dans la maison, le côté gauche est secteur de sommeil et le salon, le côté droit est secteur de salle de bains (3,6 mètres carrés). La surface couverte brute est de 18 mètres carrés.

La distance entre le divan et le poste TV est de 3 mètres qui est assez au loin.

Aucun secteur de cuisine, approprié aux vacances seulement.

Applications : Travail approprié comme cottage de vacances.

Caractéristiques :

1.Dimension (millimètre) et poids (kilogramme)

I. plancher

Cadre en acier - fait à partir des profils en acier laminés à froid et soudés, 4 millimètres d'épaisseur

                                      - 4 fontes faisantes le coin, soudées

                                      - 2 poches de chariot élévateur (excepté 30'), distance 1200mm

                                         (Dégagement interne des poches de chariot élévateur : 240×80 millimètre)

                                      - Traverses en acier, thickness=2mm

Isolation - rockwool épais de 100 millimètres

Sous plancher - 0.5mm épais, tôle d'acier galvanisée

Plancher - panneau de contreplaqué de 18mm

                                      - plancher de PVC de 1.8mm

                                         Classe B1 d'inflammabilité - à peine combustible

                                         Classe Q1 - basse émission de densité de fumée de fumée

                                         Facteur de résistance à l'usure : Niveau de T

II. toit

    Cadre en acier - fait à partir des profils en acier laminés à froid et soudés, 3mm épais

                                      - 4 fontes faisantes le coin, soudées

                                      - traverses en acier, thickness=2mm

Couverture de toit - 0.5mm épais, tôle d'acier galvanisée,

                                         360 degrés cousant au joint des panneaux de toit

  Isolation - rockwool épais de 100 millimètres

 Plafond - carton gris de 10 millimètres (V 20), stratifié des deux côtés, blancs

                                      Le carton gris est conforme à la valeur E1 d'émission

Connecteur de l'ECO - submergé dans le cadre du côté court d'extrémité

III. courrier faisant le coin

                                      - Profils en acier épais laminés à froid de 3 millimètres

                                         Vissé au cadre de toit et de plancher

IV. panneaux de mur

Épaisseur - 50mm

Tôle ondulée, galvanisée et enduite de revêtement externe - d'acier, 0,5 millimètres d'épaisseur

Isolation - 50mm NeoporR épais ENV

Tôle ondulée, galvanisée et enduite de revêtement interne - d'acier, 0,5 millimètres d'épaisseur

Couleur : blanc (RAL9001)

V. Partition Panels

Épaisseur - 50mm

Tôle ondulée, galvanisée et enduite de revêtement extérieur - d'acier, 0,5 millimètres d'épaisseur

Couleur : blanc (RAL9001)

   Isolation - 50mm NeoporR épais ENV

VI.  Isolation

Rockwool - densité : 120kg/m3

                                      - Classe A d'inflammabilité non combustible

                                         Classe Q1 - basse émission de densité de fumée de fumée

                                      - diplômée : CE ET GL

  NeoporR - densité : 18kg/m3

                                      - Classe B1- d'inflammabilité non combustible

                                        Classe Q1 - basse émission de densité de fumée de fumée

                                      - diplômée : CE ET GL

Portes

Porte externe - droite ou main gauche articulée

                                      - Lame de porte avec les tôles d'acier galvanisées des deux côtés, isolation de 50mm

                                      - Cadre d'alun avec le cachetage de blocaille

- Dimensions :

Porte interne

(Facultatif) - droit ou main gauche articulée

                                      - Lame de porte avec les tôles d'acier galvanisées des deux côtés

                                      - Cadre en acier avec le cachetage de blocaille

- Dimensions :

VII.        Windows

fenêtre de Dessus-coup - châssis de fenêtres d'Upvc, couleur : blanc

                                        Dimensions de fenêtre : 650 X.500 millimètre

                                      - 5mm verre clair épais, rouleau vers le haut de moustiquaire, couleur : blanc

VIII.      Système électrique

Données techniques - connexions externes submergées de prise et de prise de l'ECO

                                        Tension 230/400 V (option : 110V)

                                        50 hertz, 3/5 des poteaux, 32 A

                                      - Schéma de circuit pour l'assemblée fournie à l'intérieur de la boîte du consommateur

                                      - Boîte du consommateur, submergée dans le plafond

Données de distributeur - définition selon IEC61009/GB16917.1

                                      - Poteaux du dispositif actionnés par courant résiduel 40A/0.03mA 2/4

                                      - disjoncteur 10 A (lumière) 2 poteaux

                                      - Disjoncteur 16A (appareil de chauffage d'Air-condition/) 2 poteaux

                                      - Disjoncteur 10A (prises) 2 poteaux

                                      - 5 prises murales de trous (10A)

                                      - 3 prises d'air-état de trous (16A)

                                      - Interrupteur de lampe

                                      - lumière fluorescente de 2 tubes avec la bâche en plastique 2 x 36 W

Mise à la terre - 1 électrode de terre galvanisée de fer de bande (25 x 4 millimètres) avec l'attache.  L'installation protectrice de mise à la terre sur le site doit être effectuée par l'acheteur/locataire.

IX. peinture

Empêchez l'oxydation - tout le cadre en acier actionné par le zinc galvanisé

                                      - peignez la couleur, la couleur 1000 de RAL

Vue - amorce du μm 20-40

                                      - 40-50 manteau de μm

Panneau de mur - épaisseur de peinture de 30μm

X. résultat d'essai

Isolation (u) - plancher : thickness=100mm, ² K d'U=0.32W/m

                                      - Toit : thickness=100mm, ² K d'U=0.25 W/m

                                      - Panneau : thickness=50mm, ² K d'U=0.32 W/m

                                      - Fenêtre : thickness=4/12/4mm, ² K (EN673) d'U=2.7 W/m

                                      - Fenêtre remplie parargon : thickness=4/12/4mm, ² K (EN673) d'U=2.7W/m

Porteur - charge de plancher : ² maximal de la capacité de charge 2,0 kN/m (² de 200 kg/m)

Capacité :                     - charge de vent : 25 m/s (90 km/h)

XI.  Installations de l'eau

Approvisionnement en eau - approvisionnement avec 3/4" ou 1" tuyau de PVC par le mur de cabine

L'eau chaude - chauffe-eau électrique de réservoir (50L, 80L, 300L ; 1.5-8kw)

Les eaux usées - les eaux usées sont recueillies en tuyaux DN 50 de PVC ou DN100 (diamètre externe 50 ou 110mm) et déchargées par le mur de cabine

Avantage compétitif :

Le mur de panneau de précipitation sauve l'espace mémoire de transport et

Le dessus et le bas sont prémontés dans l'usine afin de réduire au minimum le travail sur place

Avec la structure ferme, les tremblements de terre et les ouragans peuvent être résistés

Avec le matériel d'isolation de la laine de roche et du polystyrène de Noepor, la bonne représentation ignifuge est disponible.

La conception modulaire, soit liée sur l'extension illimitée

Facile à être réparé et maintenu pour la standardisation élevée.

Temps de la vie 30 ans.
